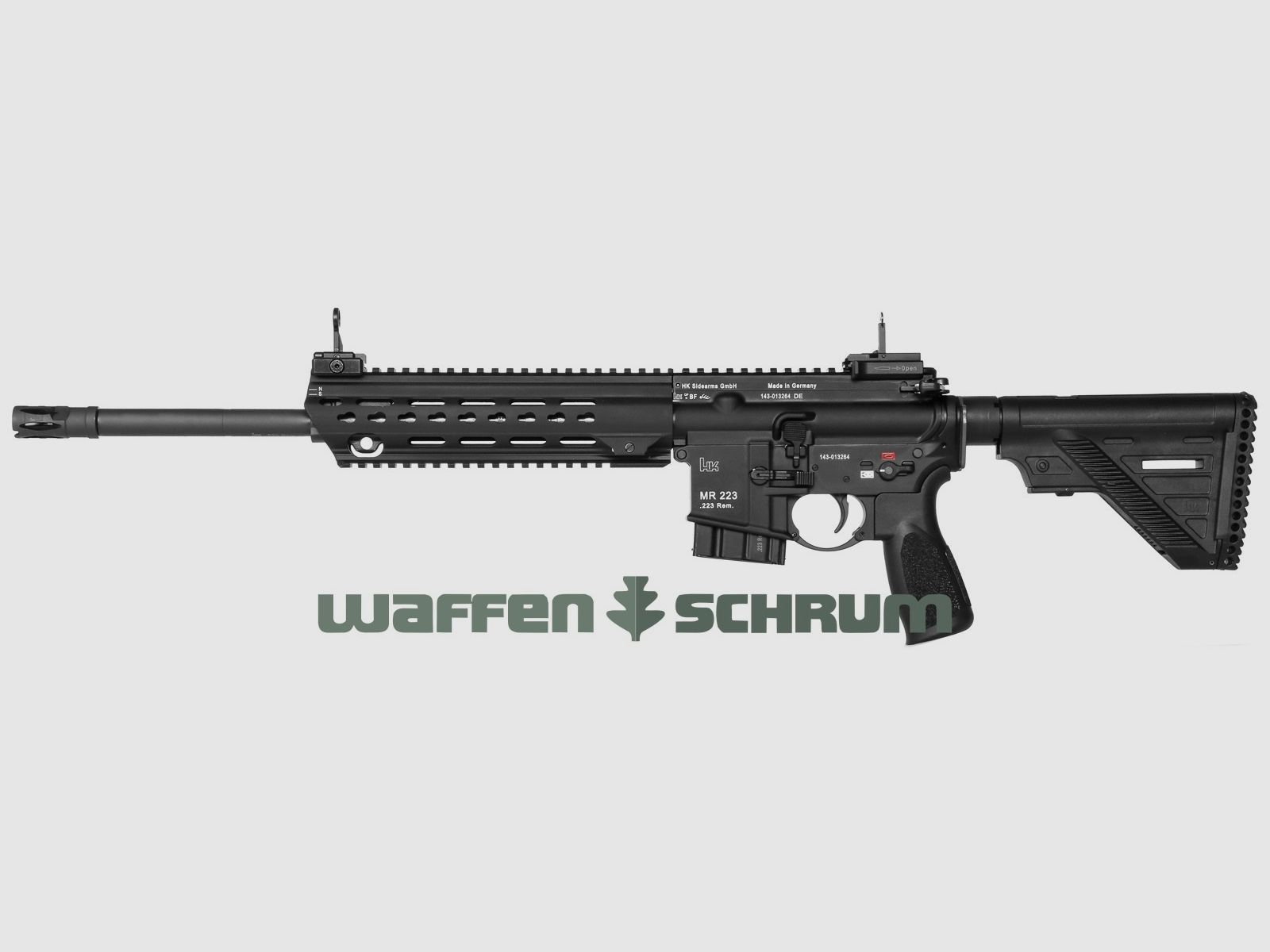

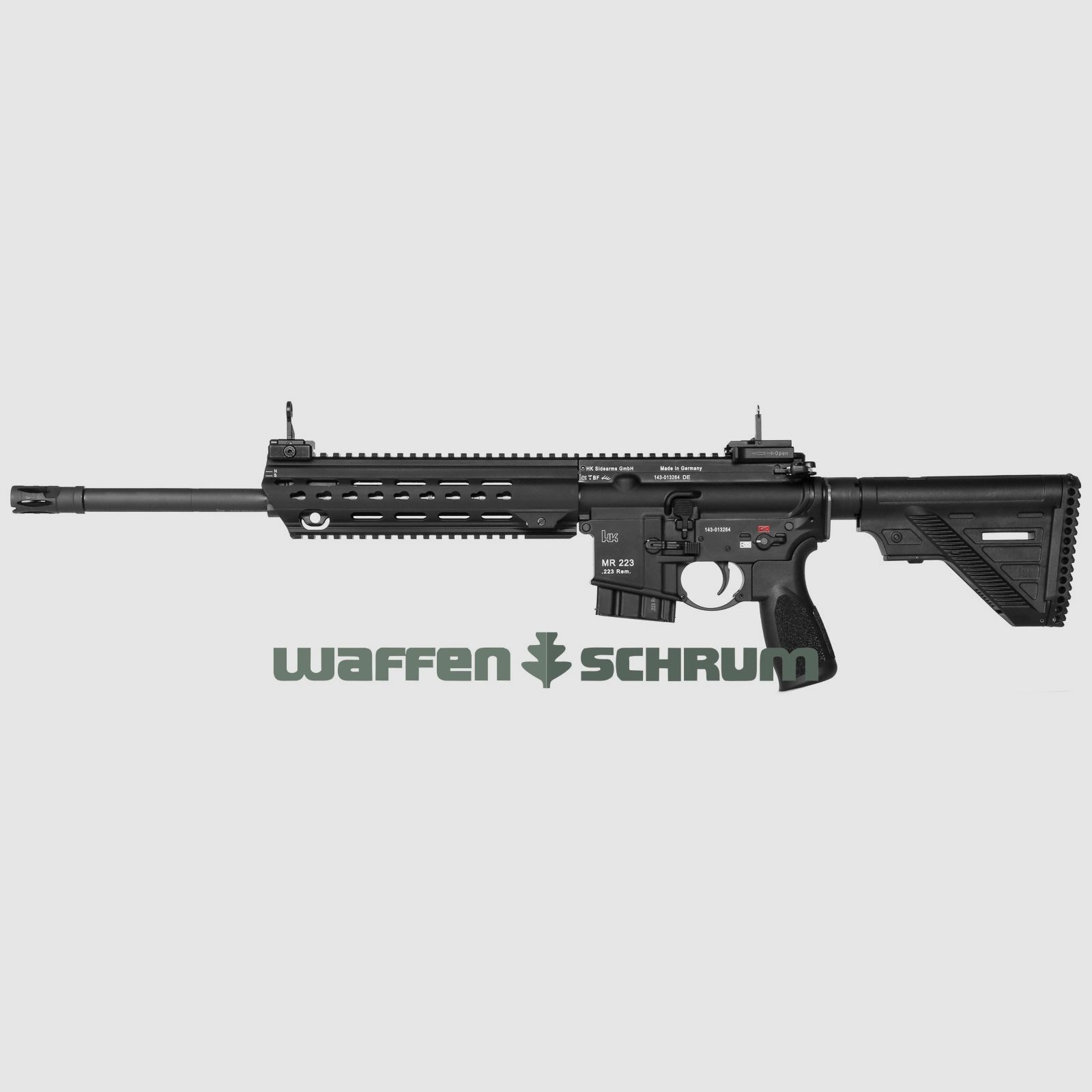

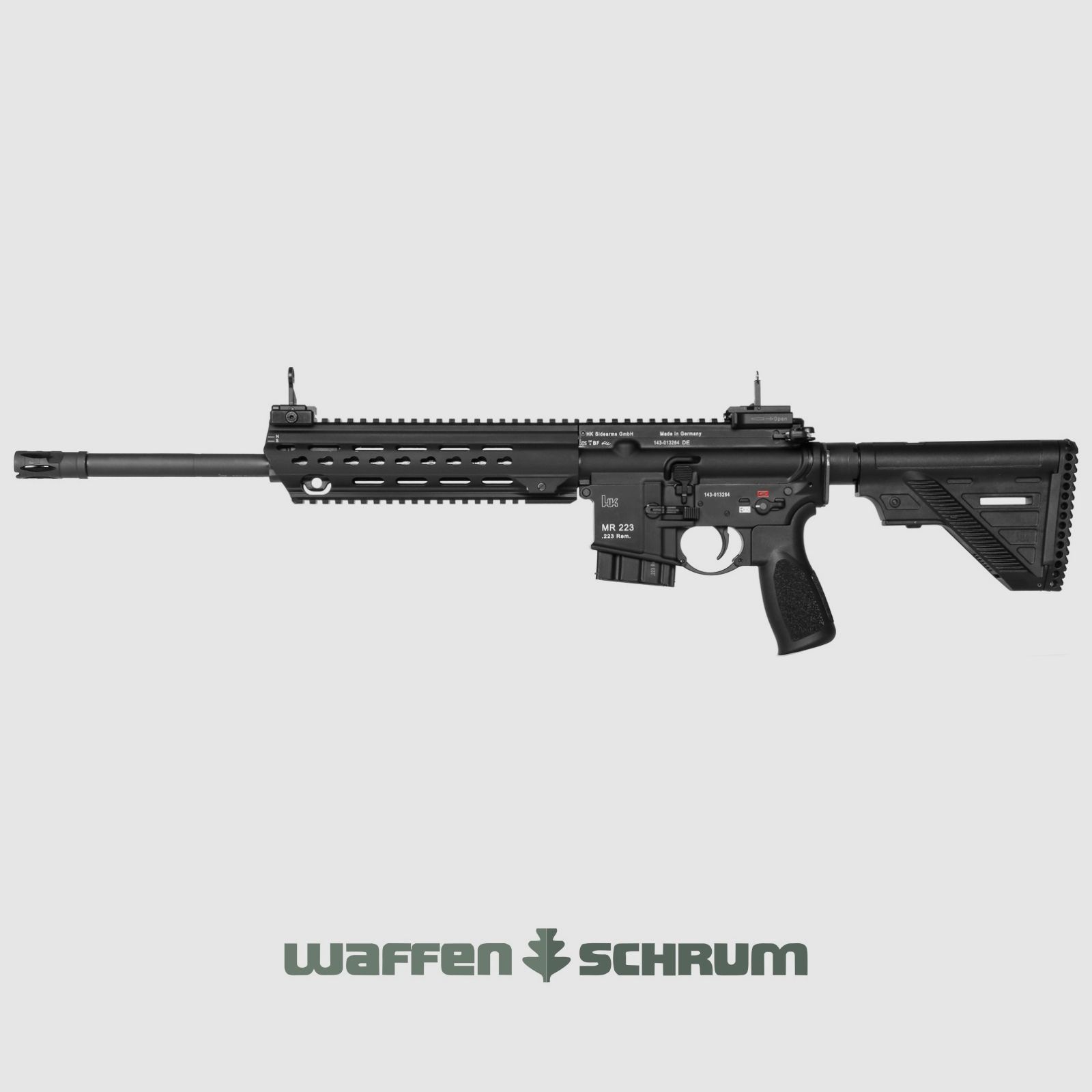

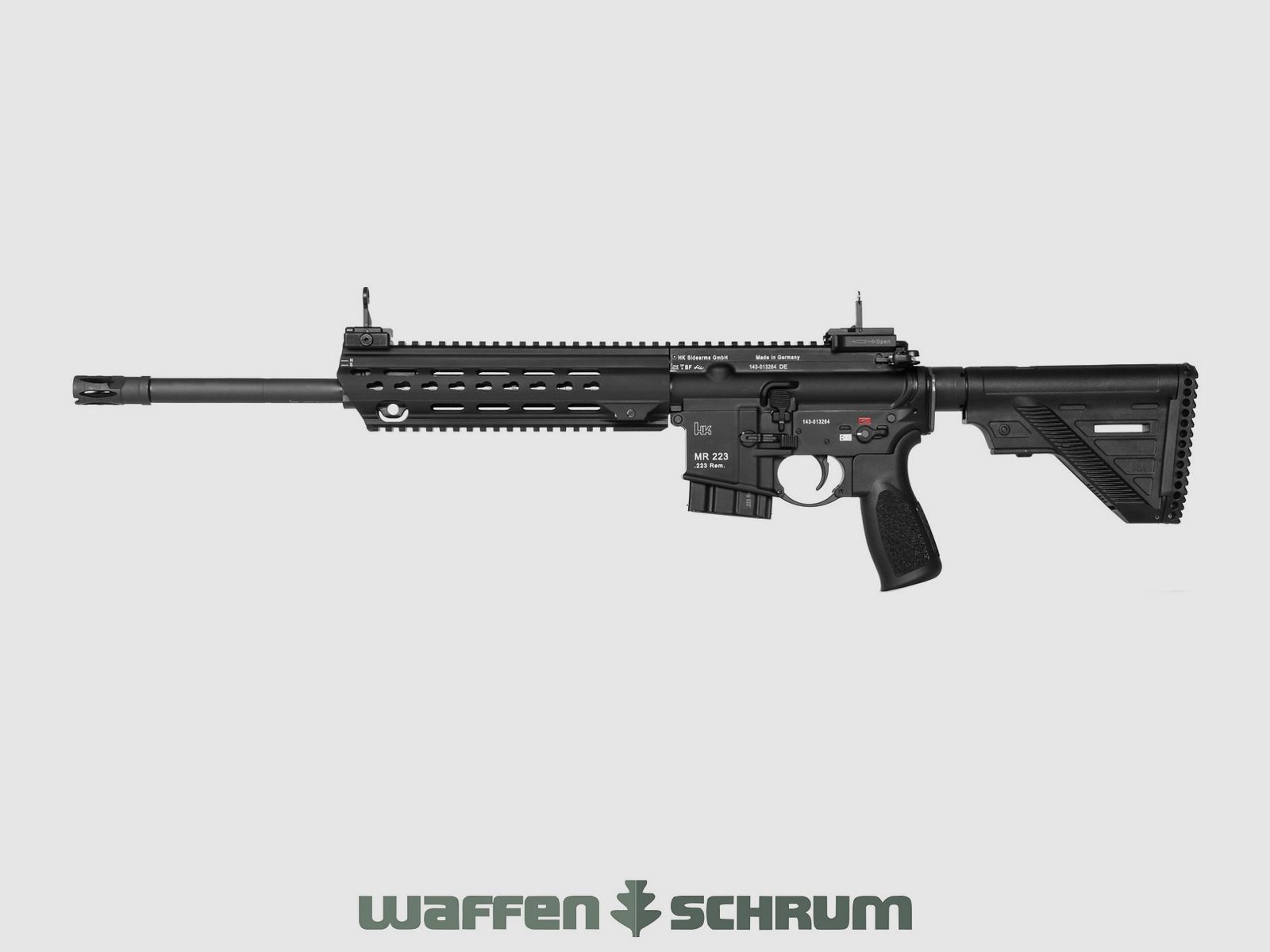

The advanced version A3 impresses sports shooters and hunters with its ambidextrous operation. The system is complemented by the NATO-STANAG-4179 (Draft) magazine well, the Slim Line handguard, the included quick-change magazine, and the length-adjustable Slim Line stock.
The housing and stock
The receivers are made from a high-strength aluminum-zinc alloy, which is comparable in properties to most steels. These material properties have achieved excellent results in all conducted hardness and extreme tests.
On the upper, a STANAG-4694 profile without cant is installed. It is noteworthy that the magazine release lever and bolt catch lever are present on both sides. The system is rounded off by a protective wall against unintentional discharge when laying down the weapon with an open bolt. The 90° safety lever is also installed on both sides and operates a ambidextrous safety with a new control surface, and an additional spring in the trigger mechanism ensures this feature. If the safety is engaged in a relaxed state, the special geometry ensures that the two arms of the safety spring are bent apart. When the hammer is cocked, the springs quickly return to their original position, resting under the safety surface and thus blocking the trigger. The simple design of the trigger safety ensures absolute reliability and longevity.
Gas operation
Like the vast majority of all modern self-loaders in centerfire configuration, the H&K MR 223 A3 operates as a gas-operated loader with a rotating bolt. Unlike a classic AR-15 design, the propellant gases tapped off in the barrel do not flow directly onto the bolt carrier through a tube, but onto a short-stroke gas piston. In an indirect short-stroke gas piston system, the gas piston housed in the gas block moves separately from the bolt. It imparts a short mechanical impulse to a connecting rod that drives the bolt. This then remains stationary, as the kinetic energy is sufficient to initiate the cycling process. The gas-operated loader from Heckler & Koch shines with excellent long-term functionality, as heat and contamination are significantly reduced by the short-stroke gas piston system. The self-loader is characterized by outstanding operational reliability. The gas system was developed for military purposes and has proven itself in military technology over the years. The drive system reduces the usual dirt deposits to a minimum.
The barrel
Heckler and Koch offers barrel lengths of 11 inches (27.9 cm), 14.5 inches (36.8 cm), or 16.5 inches (41.9 cm) for the self-loading repeater. These are made from cold-hammered forged steel and feature right-hand twist rifling with 6 right-hand grooves at a ratio of 1:7. The manufacturing process requires special high-quality steel grades and a chrome lining of the bore to achieve a barrel that still exhibits high precision even after more than 20,000 shots. The barrel is rounded off with its muzzle thread in M15x1.
The bolt
The bolt carrier group is not equipped with a gas key, i.e., a small tube through which the gas escaping from the barrel is directed - as required by the direct gas impact system - but with a monolithic prism, onto which the weapon's rod transmits the kinetic impulse. The chrome-plated bolt is equipped with 7 radial locking lugs and is significantly more robust than that of the AR15.
It is noteworthy that there is a contrast spring on the firing pin to avoid marking the primer and a possible "slam fire" - a typical problem of the AR15 - as well as an automatic safety for the firing pin, which is deactivated by the hammer in the firing position. The main recoil spring in the buffer tube is 20 percent stronger than the original spring and uses a newly developed buffer. The end of the bolt carrier group has also been partially redesigned, as it now features a large sliding surface. The bolt carrier group has a cutout on the left side that corresponds to a block on the barrel extension - the latter serves to prevent the use of military bolt carrier groups on the MR223.
The stock
The length-adjustable Slim-Line stock can be fixed in 6 different detent positions and is equipped with several waterproof compartments that can be used for storing batteries and some small spare parts. The folding stock is equipped with several waterproof compartments that can be used for storing batteries and some small spare parts.
The Slim-Line handguard is equipped with HKey interfaces and is rounded off by a STANAG-4694 profile at 12 o'clock and a MIL-STD-1913 Picatinny profile at 6 o'clock.
Die weiterentwickelte Ausführung A3 überzeugt Sportschützen und Jäger durch ihre beidseitige Bedienbarkeit. Abgerundet wird das System durch den NATO-STANAG-4179 (Draft) Magazinschacht, den Slim Line Handschutz, das inkludierte Schnellwechselmagazin und die längenverstellbare Slim Line Schulterstütze.
Das Gehäuse und Schäftung
Die Receiver bestehen aus einer hochfesten Aluminium-Zink-Legierung, die in ihren Eigenschaften mit den meisten Stählen vergleichbar ist. Diese Materialeigenschaften haben exzellente Ergebnisse bei allen durchgeführten Härte- und Extremstests erzielt.
Auf dem Upper ist eine STANAG-4694-Profil ohne Vorneigung verbaut. Hervorzuheben ist das Magazinauslösehebel und Verschlussfanghebel beidseitig vorhanden sind. Abgerundet wird das System durch den Schutzwall gegen unbeabsichtigtes Auslösen beim Ablegen der Waffe mit offenem Verschluss. Der 90°-Sicherungshebel ist ebenfalls beiseitig verbaut und betätigt eine beidseitig ausgelegte Sicherung mit neuer Steuerfläche und eine zusätzliche Feder in der Abzugsmechanik gewährleisten diese Besonderheit. Lässt man im entspannten Zustand die Sicherung einrasten, sorgt die besondere Geometrie dafür, dass die beiden Schenkel der Sicherungsfeder auseinandergebogen werden. Wird der Schlaghammer nun gespannt schnellen die Federn zurück in ihre ursprüngliche Position, legen sich unter die Sicherungsfläche und Blockieren so den Abzug. Die einfache Konstruktion der Abzugssicherung gewährleistet absolute Zuverlässigkeit und Langlebigkeit.
Gasabnahme
Wie die überwiegende Mehrheit aller modernen Selbstlader in Zentralfeuer-Ausführung, funktioniert auch das H&K MR 223 A3 als Gasdrucklader mit Drehkopfverschluss. Anders als bei einem klassischen AR-15-Design strömen die im Lauf abgezapften Treibmittelgase, nicht über ein Rohr direkt auf den Verschlussträger, sondern auf einen Kurzhubgaskolben. Bei einem indirekten Kurzhubgaskolbensystem bewegt sich der in der Gasentnahme-Einheit untergebrachte Gaskolben separat vom Verschluss. Er erteilt einer den Verschluss antreibenden Verbindungsstange einen kurzen mechanischen Impuls. Anschließend verharrt dieser, da die kinetische Energie ausreicht, um den Repetiervorgang zu initialisieren. Der Gasdrucklader aus dem Hause Heckler & Koch glänzt mit einer hervorragenden Langzeit Funktionalität, da Hitze und Verschmutzung durch das Kurzhubgaskolben-System deutlich verringert werden. Der Selbstlader zeichnet sich durch herausragende Funktionssicherheit aus. Das Gassystem wurde für militärische Einsatzzwecke entwickelt und hat sich in der Militärtechnik über Jahre hinweg bewährt. Das Antriebssystem reduziert die üblichen Schmutzablagerungen auf ein Minimum.
Der Lauf
Heckler und Koch bietet für den Selbstladerepetierer die Laufgrößen 11 Zoll (27,9 cm), 14,5 Zoll (36,8 cm) oder 16,5 Zoll (41,9 cm) an. Diese sind aus kaltgehämmertem Schmiedestahl gefertigt und verfügen über rechtsdrehende Züge mit 6 rechtsdrehenden Rillen im Verhältnis 1:7. Das Herstellungsverfahren erfordert spezielle hochwertige Stahlsorten und eine Verchromung der Laufbohrung, um einen Lauf zu erhalten, der auch nach mehr als 20 Tausend Schüssen noch eine hohe Präzision aufweist. Abgerundet wird der Lauf mit seinem Mündungsgewinde in M15x1
Der Verschluss
Die Verschlussträgergruppe ist nicht mit einem Gasschlüssel ausgestattet, d.h. einem kleinen Rohr, durch das das aus dem Lauf austretende Gas geleitet wird - wie es das direkte Gasaufprallsystem erfordert -, sondern mit einem monolithischen Prisma, auf das die Waffenstange den kinetischen Impuls überträgt. Der verchromte Verschluss ist mit 7 radialen Verriegelungsnasen ausgestattet und ist wesentlich robuster als der des AR15.
Erwähnenswert ist das Vorhandensein einer Kontrastfeder auf dem Schlagbolzen, um eine Markierung des Zündhütchens und ein mögliches "Slam Fire" zu vermeiden - ein typisches Problem des AR15 - sowie eine automatische Sicherung des Schlagbolzens, die durch den Hammer in der Feuerposition deaktiviert wird. Die Hauptrückholfeder im Pufferrohr ist 20 Prozent stärker als die ursprüngliche Feder und verwendet einen neu entwickelten Puffer. Das Ende der Verschlussträgergruppe wurde ebenfalls teilweise neu gestaltet, da es nun eine große Gleitfläche aufweist. Die Verschlussträgergruppe hat auf der linken Seite eine Ausfräsung, die mit einem Block auf der Laufverlängerung korrespondiert - letztere dient dem Zweck, die Verwendung von militärischen Verschlussträgergruppen am MR223 zu verhindern.
Die Schäftung
Die längenverstellbare Slime-Line-Schulterstütze ist in 6 unterschiedlichen Rastpositionen fixierbar und mit einigen wasserdichten Fächern ausgestattet, die zur Aufbewahrung von Batterien und einigen kleinen Ersatzteilen genutzt werden können. Der klappbare Schaft ist mit einigen wasserdichten Fächern ausgestattet, die zur Aufbewahrung von Batterien und einigen kleinen Ersatzteilen genutzt werden können.
Der Slim-Line-Handschutz ist mit HKey-Schnittstellen versehen und wird durch ein STANAG-4694-Profil auf 12 Uhr und ein MIL-STD-1913 Picatinny Profil auf 6 Uhr abgerundet.
Kaliber: .223Rem
Technische Daten
Die weiterentwickelte Ausführung A3 überzeugt Sportschützen und Jäger durch ihre beidseitige Bedienbarkeit. Abgerundet wird das System durch den NATO-STANAG-4179 (Draft) Magazinschacht, den Slim Line Handschutz, das inkludierte Schnellwechselmagazin und die längenverstellbare Slim Line Schulterstütze.
Das Gehäuse und Schäftung
Die Receiver bestehen aus einer hochfesten Aluminium-Zink-Legierung, die in ihren Eigenschaften mit den meisten Stählen vergleichbar ist. Diese Materialeigenschaften haben exzellente Ergebnisse bei allen durchgeführten Härte- und Extremstests erzielt.
Auf dem Upper ist eine STANAG-4694-Profil ohne Vorneigung verbaut. Hervorzuheben ist das Magazinauslösehebel und Verschlussfanghebel beidseitig vorhanden sind. Abgerundet wird das System durch den Schutzwall gegen unbeabsichtigtes Auslösen beim Ablegen der Waffe mit offenem Verschluss. Der 90°-Sicherungshebel ist ebenfalls beiseitig verbaut und betätigt eine beidseitig ausgelegte Sicherung mit neuer Steuerfläche und eine zusätzliche Feder in der Abzugsmechanik gewährleisten diese Besonderheit. Lässt man im entspannten Zustand die Sicherung einrasten, sorgt die besondere Geometrie dafür, dass die beiden Schenkel der Sicherungsfeder auseinandergebogen werden. Wird der Schlaghammer nun gespannt schnellen die Federn zurück in ihre ursprüngliche Position, legen sich unter die Sicherungsfläche und Blockieren so den Abzug. Die einfache Konstruktion der Abzugssicherung gewährleistet absolute Zuverlässigkeit und Langlebigkeit.
Gasabnahme
Wie die überwiegende Mehrheit aller modernen Selbstlader in Zentralfeuer-Ausführung, funktioniert auch das H&K MR 223 A3 als Gasdrucklader mit Drehkopfverschluss. Anders als bei einem klassischen AR-15-Design strömen die im Lauf abgezapften Treibmittelgase, nicht über ein Rohr direkt auf den Verschlussträger, sondern auf einen Kurzhubgaskolben. Bei einem indirekten Kurzhubgaskolbensystem bewegt sich der in der Gasentnahme-Einheit untergebrachte Gaskolben separat vom Verschluss. Er erteilt einer den Verschluss antreibenden Verbindungsstange einen kurzen mechanischen Impuls. Anschließend verharrt dieser, da die kinetische Energie ausreicht, um den Repetiervorgang zu initialisieren. Der Gasdrucklader aus dem Hause Heckler & Koch glänzt mit einer hervorragenden Langzeit Funktionalität, da Hitze und Verschmutzung durch das Kurzhubgaskolben-System deutlich verringert werden. Der Selbstlader zeichnet sich durch herausragende Funktionssicherheit aus. Das Gassystem wurde für militärische Einsatzzwecke entwickelt und hat sich in der Militärtechnik über Jahre hinweg bewährt. Das Antriebssystem reduziert die üblichen Schmutzablagerungen auf ein Minimum.
Der Lauf
Heckler und Koch bietet für den Selbstladerepetierer die Laufgrößen 11 Zoll (27,9 cm), 14,5 Zoll (36,8 cm) oder 16,5 Zoll (41,9 cm) an. Diese sindaus kaltgehämmertem Schmiedestahl gefertigt und verfügen über rechtsdrehende Züge mit 6 rechtsdrehenden Rillen im Verhältnis 1:7. Das Herstellungsverfahren erfordert spezielle hochwertige Stahlsorten und eine Verchromung der Laufbohrung, um einen Lauf zu erhalten, der auch nach mehr als 20 Tausend Schüssen noch eine hohe Präzision aufweist. Abgerundet wird der Lauf mit seinem Mündungsgewinde in M15x1
Der Verschluss
Die Verschlussträgergruppe ist nicht mit einem Gasschlüssel ausgestattet, d.h. einem kleinen Rohr, durch das das aus dem Lauf austretende Gas geleitet wird - wie es das direkte Gasaufprallsystem erfordert -, sondern mit einem monolithischen Prisma, auf das die Waffenstange den kinetischen Impuls überträgt. Der verchromte Verschluss ist mit 7 radialen Verriegelungsnasen ausgestattet und ist wesentlich robuster als der des AR15.
Erwähnenswert ist das Vorhandensein einer Kontrastfeder auf dem Schlagbolzen, um eine Markierung des Zündhütchens und ein mögliches "Slam Fire" zu vermeiden - ein typisches Problem des AR15 - sowie eine automatische Sicherung des Schlagbolzens, die durch den Hammer in der Feuerposition deaktiviert wird. Die Hauptrückholfeder im Pufferrohr ist 20 Prozent stärker als die ursprüngliche Feder und verwendet einen neu entwickelten Puffer. Das Ende der Verschlussträgergruppe wurde ebenfalls teilweise neu gestaltet, da es nun eine große Gleitfläche aufweist. Die Verschlussträgergruppe hat auf der linken Seite eine Ausfräsung, die mit einem Block auf der Laufverlängerung korrespondiert - letztere dient dem Zweck, die Verwendung von militärischen Verschlussträgergruppen am MR223 zu verhindern.
Die Schäftung
Die längenverstellbare Slime-Line-Schulterstütze ist in 6 unterschiedlichen Rastpositionen fixierbar und mit einigen wasserdichten Fächern ausgestattet, die zur Aufbewahrung von Batterien und einigen kleinen Ersatzteilen genutzt werden können. Der klappbare Schaft ist mit einigen wasserdichten Fächern ausgestattet, die zur Aufbewahrung von Batterien und einigen kleinen Ersatzteilen genutzt werden können.
Der Slim-Line-Handschutz ist mit HKey-Schnittstellen versehen und wird durch ein STANAG-4694-Profil auf 12 Uhr und ein MIL-STD-1913 Picatinny Profil auf 6 Uhr abgerundet.
