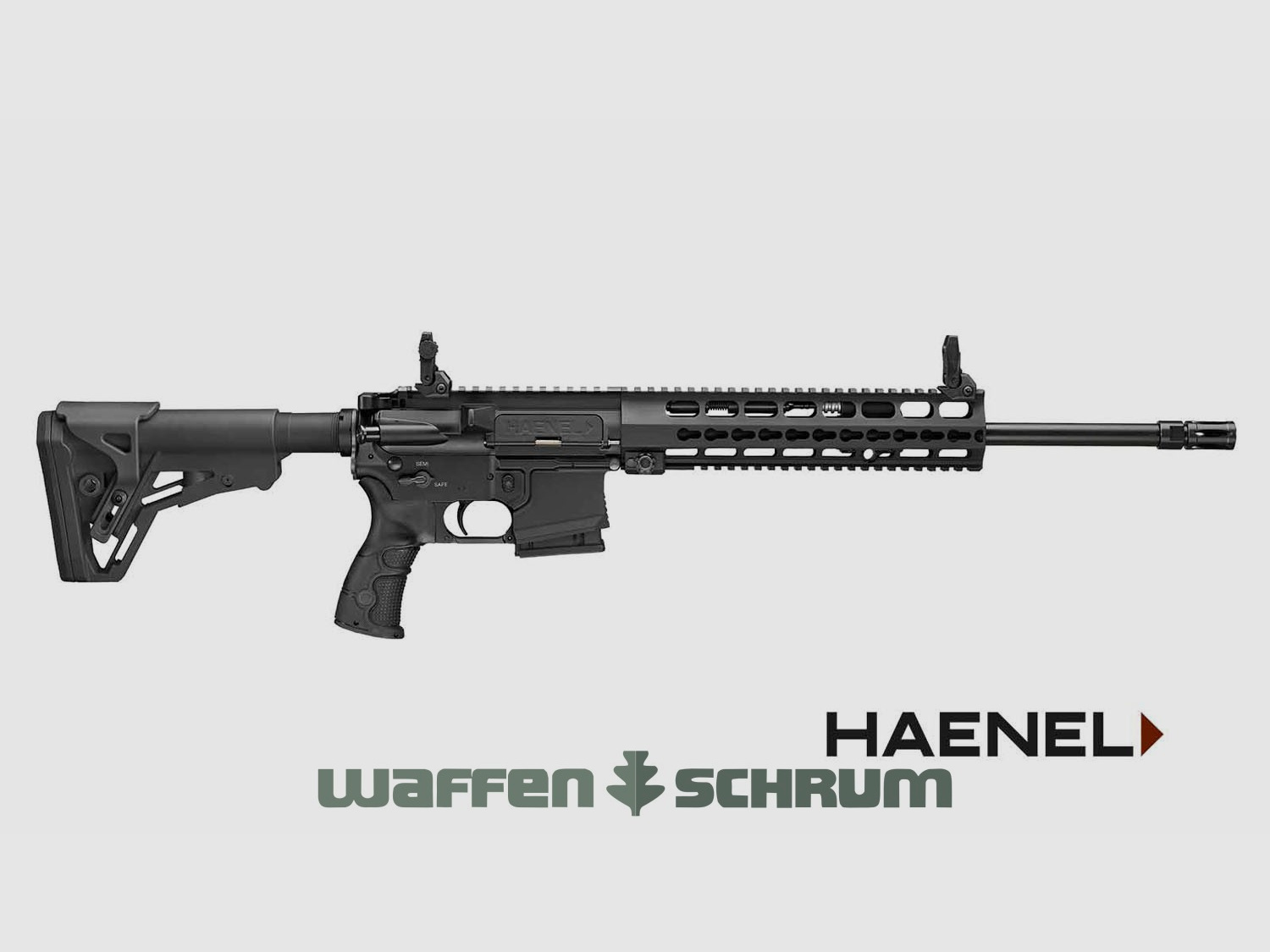

The black Haenel CR 223 is equipped with a 28.5 cm long handguard that offers enormous customization possibilities through the NAR rails (STANAG 4694) and KeyMod interfaces. The free-floating barrel, available in lengths of 12.5 inches, 14.5 inches, or 16.65 inches, is mounted in a way that ensures excellent shooting patterns.
Gas operation
Like the vast majority of all modern self-loaders in centerfire configuration, the Haenel CR 223 operates as a gas-operated loader with a rotating bolt. Unlike a classic AR-15 design, the propellant gases tapped off in the barrel do not flow directly through a tube onto the bolt carrier, but rather onto a short-stroke gas piston. In an indirect short-stroke gas piston system, the gas piston housed in the gas block moves separately from the bolt. It imparts a short mechanical impulse to a connecting rod that drives the bolt. This rod then remains in place, as the kinetic energy is sufficient to initiate the cycling process. The gas-operated loader from Haenel excels with excellent long-term functionality, as heat and fouling are significantly reduced by the short-stroke gas piston system. The CR 223 surprises with the ability to easily adjust the gas operation. To do this, simply rotate the valve pin to the pre-marked positions.
Safety and trigger
The trigger unit located in the grip is manufactured in Suhl and is significantly superior in material and workmanship quality compared to many US standard trigger groups. The direct trigger is set at 3,200 grams and has been lowered to 1,500 grams in this model by installing a match trigger. The lever safety is another element that distinguishes the CR223 from competing products. In conventional AR 15 systems, the weapon can only be secured when cocked. However, in the long gun from Suhl, safety activation is possible in the uncocked state. A newly designed ambidextrous safety with a new control surface and an additional spring in the trigger mechanism ensures this feature. If the safety is engaged in the uncocked state, the special geometry ensures that the two arms of the safety spring are bent apart. When the hammer is cocked, the springs snap back into their original position, resting under the safety surface and thus blocking the trigger. The simple design of the trigger safety ensures absolute reliability and longevity.
Bolt and barrel
The Suhl gunsmith Haenel protects all parts of the reliable seven-lug rotating bolt against corrosion through surface finishing. The manufacturer ensures maximum safety through the integrated firing pin safety, which complements the lever safety.
The cold-hammered barrel is offered by Haenel in lengths of 10.5 inches, 12.5 inches, 14.5 inches, and 16.65 inches. All barrel lengths are offered with a twist rate of 9 inches, except for the 10.5-inch variant, which features a 7-inch twist rate. In every variation, the free-floating barrel ends with a muzzle brake. This is screwed on via a muzzle thread of M 14x1 mm (for models from 2021 M15x1 mm).
Housing and stock
The aluminum housing shows subtle modern accents in its lines, especially on the lower receiver, but in dimensions and technology, everything corresponds to an AR-15 system, except for the bolt and gas pressure system. As part of the known modularity, parts from other manufacturers are also interchangeable.
The pistol grip corresponds in shape and handling to a standard AR15 grip; however, it has been enhanced with interchangeable rubberized grip panels.
The telescopic stock is adjustable in six positions via a lever and features various cutouts for slings. Furthermore, the Suhl gunsmith surprises with the installation of an adjustable stock top, which makes it easier for the shooter to align with the sight line during precision shots.
The aluminum handguard features two NAR rails (STANAG 4694) above and below, which offer enormous customization options due to their backward compatibility. The front grip is rounded on the sides and equipped with KeyMod interfaces. It can be easily disassembled for maintenance and cleaning purposes. The high-quality upper NAR rail is complemented by the pre-installed mechanical flip sight. The aperture sight, front post, and mount are made of high-strength plastic and can be easily removed if needed via the NAR mounting system.
Accessories/Modifications
The CR weapon concept is modular and compatible with the AR-15/M4 standard. The Suhl gunsmith also offers a wealth of optional attachments and modifications for individual customization of the weapon to the shooter through its accessory partner B&T.
Included in delivery: Weapon, 10-round magazine, warranty card
Technical data
Die in schwarz gehaltene Haenel CR 223 ist mit einem 28,5 cm langen Handschutz ausgestattet, der durch die NAR-Schienen (STANAG 4694) und KeyMod-Schnittstellen enorme Individualisierungs-Möglichkeiten bietet. Der freischwingende Lauf in den Größen 12,5 Zoll, 14,5 Zoll oder 16,65 Zoll ist frei schwingend gelagert und gewährleistet großartige Schussbilder.
Gasabnahme
Wie die überwiegende Mehrheit aller modernen Selbstlader in Zentralfeuer-Ausführung, funktioniert auch das Haenel CR 223 als Gasdrucklader mit Drehkopfverschluss. Anders als bei einem klassischen AR-15-Design strömen die im Lauf abgezapften Treibmittelgase, nicht über ein Rohr direkt auf den Verschlussträger, sondern auf einen Kurzhubgaskolben. Bei einem indirekten Kurzhubgaskolbensystem bewegt sich der in der Gasentnahme-Einheit untergebrachte Gaskolben separat vom Verschluss. Er erteilt einer den Verschluss antreibenden Verbindungsstange einen kurzen mechanischen Impuls. Anschließend verharrt dieser, da die kinetische Energie ausreicht, um den Repetiervorgang zu initialisieren. Der Gasdrucklader aus dem Hause Haenel glänzt mit einer hervorragenden Langzeit Funktionalität, da Hitze und Verschmutzung durch das Kurzhubgaskolben-System deutlich verringert werden. Die CR 223 überrascht mit der Möglichkeit die Gasabnahme einfach zu verstellen. Hierzu muss einfach nur der Ventilbolzen auf vormarkierte Stellungen verdreht werden.
Sicherung und Abzug
Die im Griffstück sitzende Abzugseinheit wird in Suhl gefertigt und steht in Material sowie Verarbeitungsgüte deutlich über dem Niveau vieler US-Standartabzugsgruppen. Der Direktabzug ist bei 3.200 Gramm einreguliert und wurde bei diesem Modell auf 1500 Gramm durch die Installation eines Match-Abzuges gesenkt. Die Drehhebel-Sicherung ist ein weiteres Element, das die CR223 von Konkurrenz-Produkten abhebt. Bei herkömmlichen AR 15 – Systemen ist eine Sicherung der Waffe nur in gespanntem Zustand möglich. Bei der Langwaffe aus Suhl ist aber eine Sicherungsaktivierung im entspannten Waffenzustand möglich. Eine neu gestaltete, beidseitig ausgelegte Sicherung mit neuer Steuerfläche und eine zusätzliche Feder in der Abzugsmechanik gewährleisten diese Besonderheit. Lässt man im entspannten Zustand die Sicherung einrasten, sorgt die besondere Geometrie dafür, dass die beiden Schenkel der Sicherungsfeder auseinandergebogen werden. Wird der Schlaghammer nun gespannt schnellen die Federn zurück in ihre ursprüngliche Position, legen sich unter die Sicherungsfläche und Blockieren so den Abzug. Die einfache Konstruktion der Abzugssicherung gewährleistet absolute Zuverlässigkeit und Langlebigkeit.
Verschluss und Lauf
Die Suhler Waffenschmiede Haenel schützt alle Teile des zuverlässigen sieben Warzen-Drehkopf-Verschlusses gegen Korrosion durch Oberflächenveredlung. Höchste Sicherheit gewährleistet der Hersteller durch die integrierte Schlagbolzen-Sicherung, die die Drehhebelsicherung ergänzt.
Der kalt gehämmerte Lauf wird von Haenel in den Längen 10,5 Zoll, 12,5 Zoll, 14,5 Zoll und 16,65 Zoll angeboten. Alle Lauf-Längen werden mit einem Drall von 9 Zoll angeboten, mit Ausnahme der 10,5 Zoll-Variante, die mit 7 Zoll Drall aufwartet. In jeder Variation endet der freischwingend gelagerte Lauf mit einem Mündungsfeuerdämpfer. Dieser ist durch ein Mündungsgewinde M 14x1 mm (bei Modellen ab 2021 M15x1 mm) aufgeschraubt.
Gehäuse und Schäftung
Das Duralgehäuse zeigt äußerlich in seiner Linienführung, vor allem am Lower Receiver dezente moderne Akzente, aber in Abmessung und Technik entspricht, außer Verschluss und Gasdrucksystem, alles einem AR-15-System. Im Rahmen der bekannten Modularität sind auch Teile anderer Hersteller austauschbar.
Der Pistolengriff entspricht in Form und Handling einem normalen AR15-Standard-Griff, allerdings wurde dieser durch wechselbare, gummierte Griffschalen ergänzt.
Der Teleskop-Schulterstütze ist in sechs Stufen durch einen Hebel verstellbar und wartet mit diversen Durchbrüche für Riemen auf. Weiterhin überrascht die Suhler Waffenschmiede mit der Montage einer verstellbaren Schaft-Oberkante, die es dem Schützen erleichtert bei Präzisionsschüssen in die Visierlinie zu kommen.
Der Aluhandschutz verfügt oberhalb und unterhalb über zwei NAR-Schienen (STANAG 4694), die auf Grund ihrer Abwärtskompatibilität enorme Individualisierungsmöglichkeiten bieten. Seitlich ist der Vorderschaft abgerundet und mit KeyMod-Schnittstellen versehen. Durch einfache Handgriffe lässt sich dieser zu Wartungs- und Reinigungszwecken demontieren. Abgerundet wird die hochwertige obere NAR-Schiene durch das vorinstallierte mechanische Klappvisier. Lochkimme, Balkenkorn und Träger sind aus hochfesten Kunststoff gefertigt und durch die NAR-Montage einfachste bei Bedarf zu demontieren.
Zubehör/Modifikationen
Das CR-Waffenkonzept ist modular und kompatibel zum AR-15/M4 Standard. Die Suhler Waffenschmiede bietet darüber hinaus mit seinem Zubehörpartner B&T eine Fülle von optionalen Anbauteilen und Modifikationen zur individuellen Anpassung der Waffe an den Schützen an.
Im Lieferumfang enthalten: Waffe, 10-Schuss-Magazin, Garantiekarte
Technische Daten
