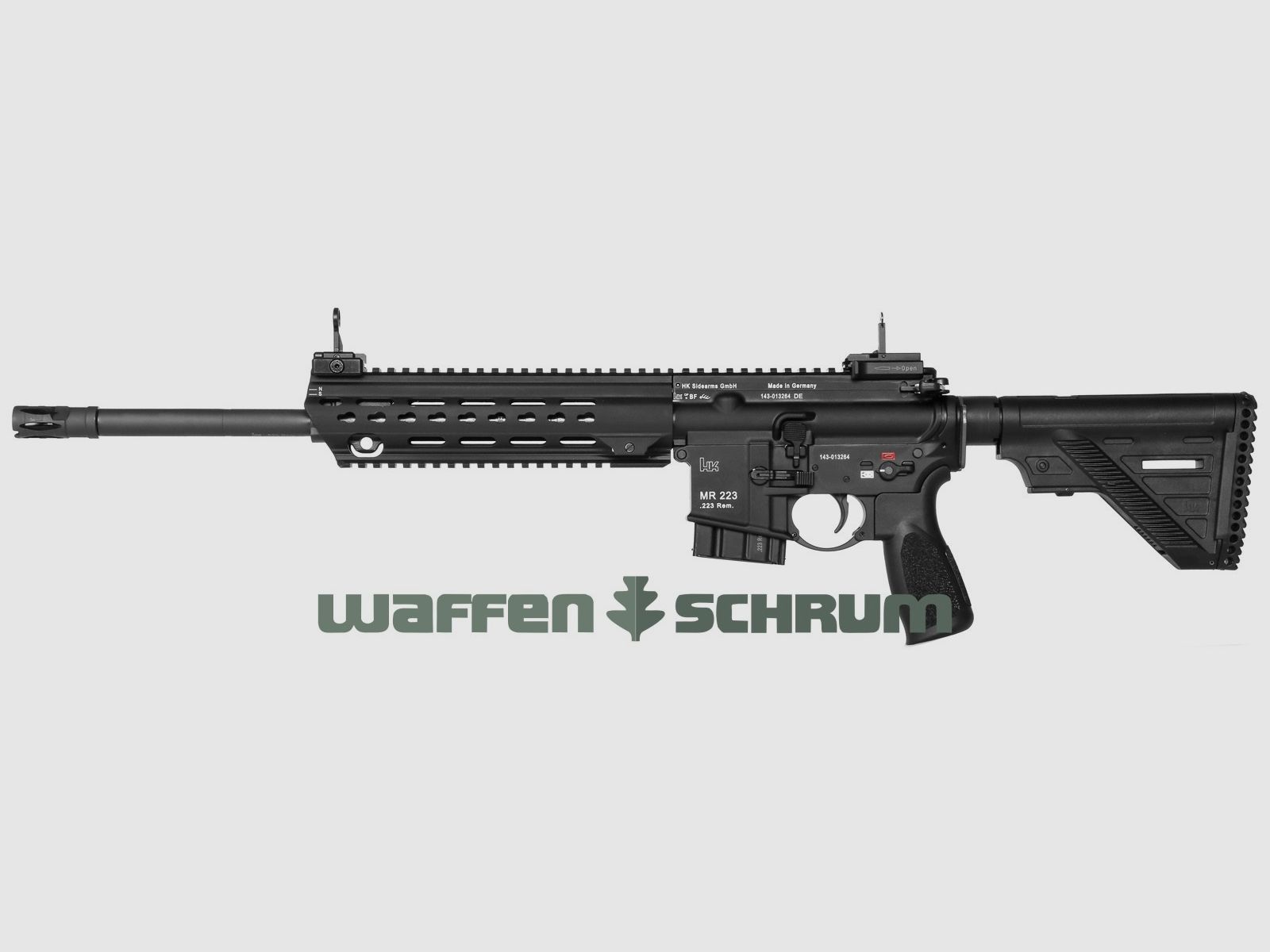

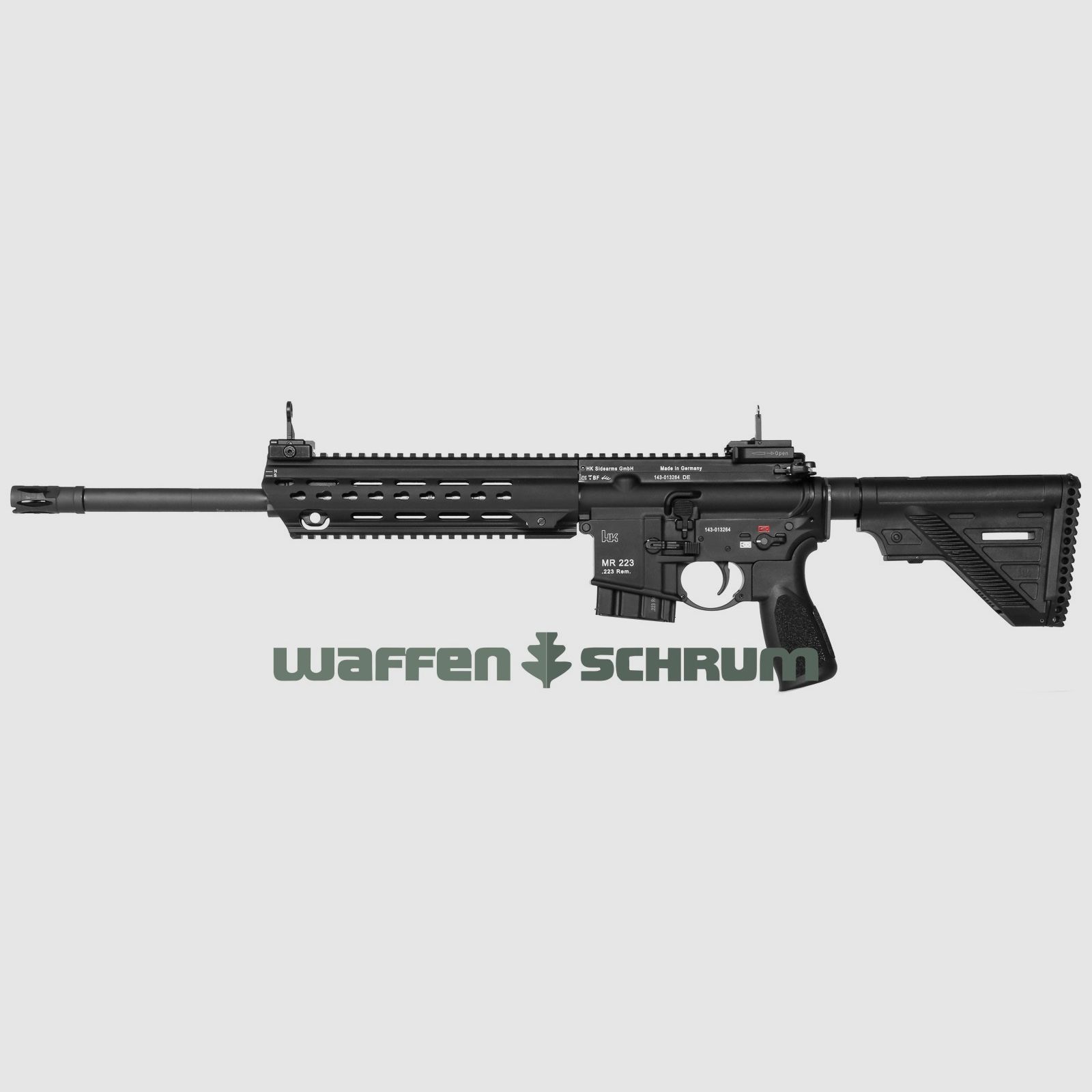

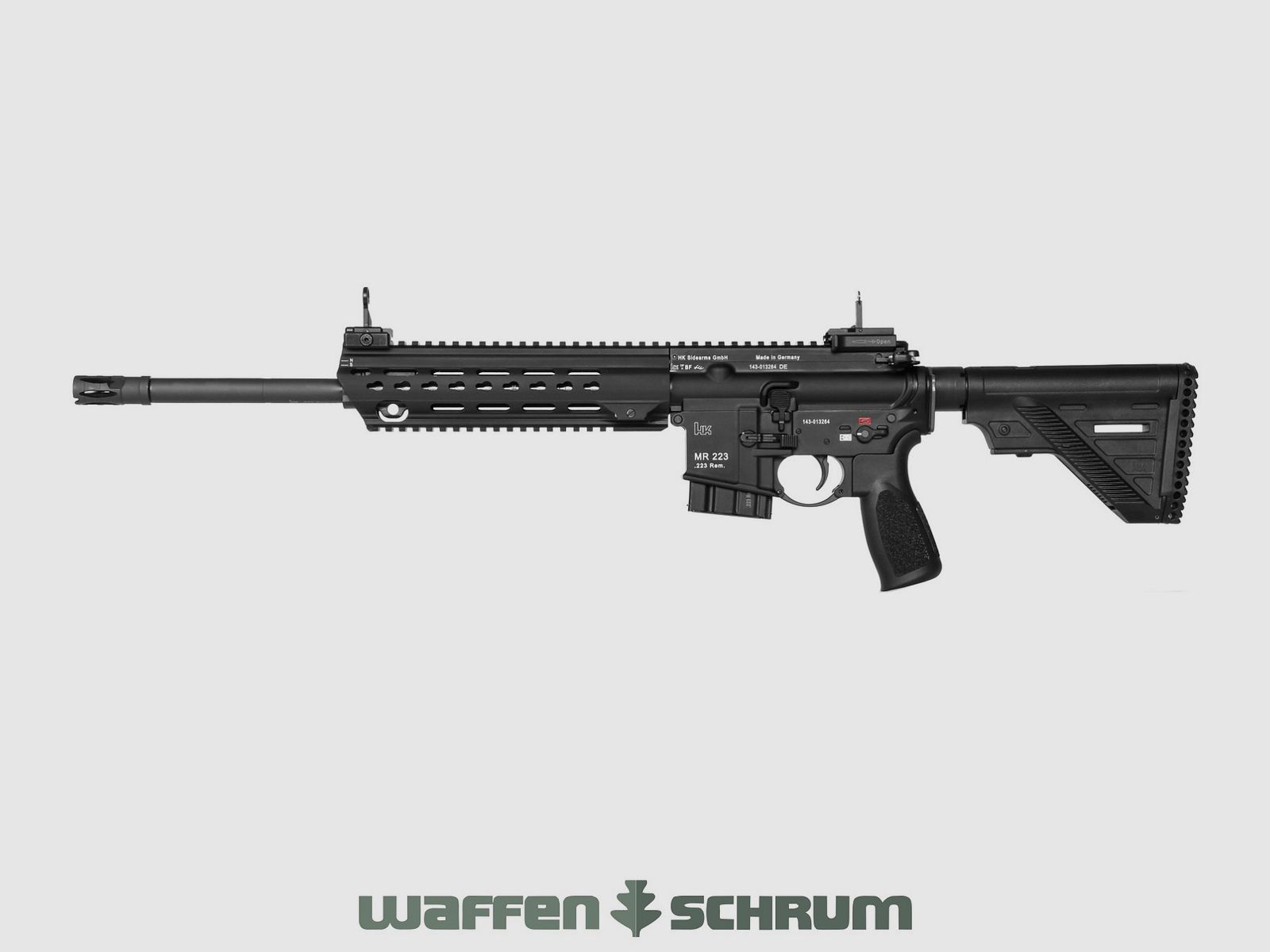

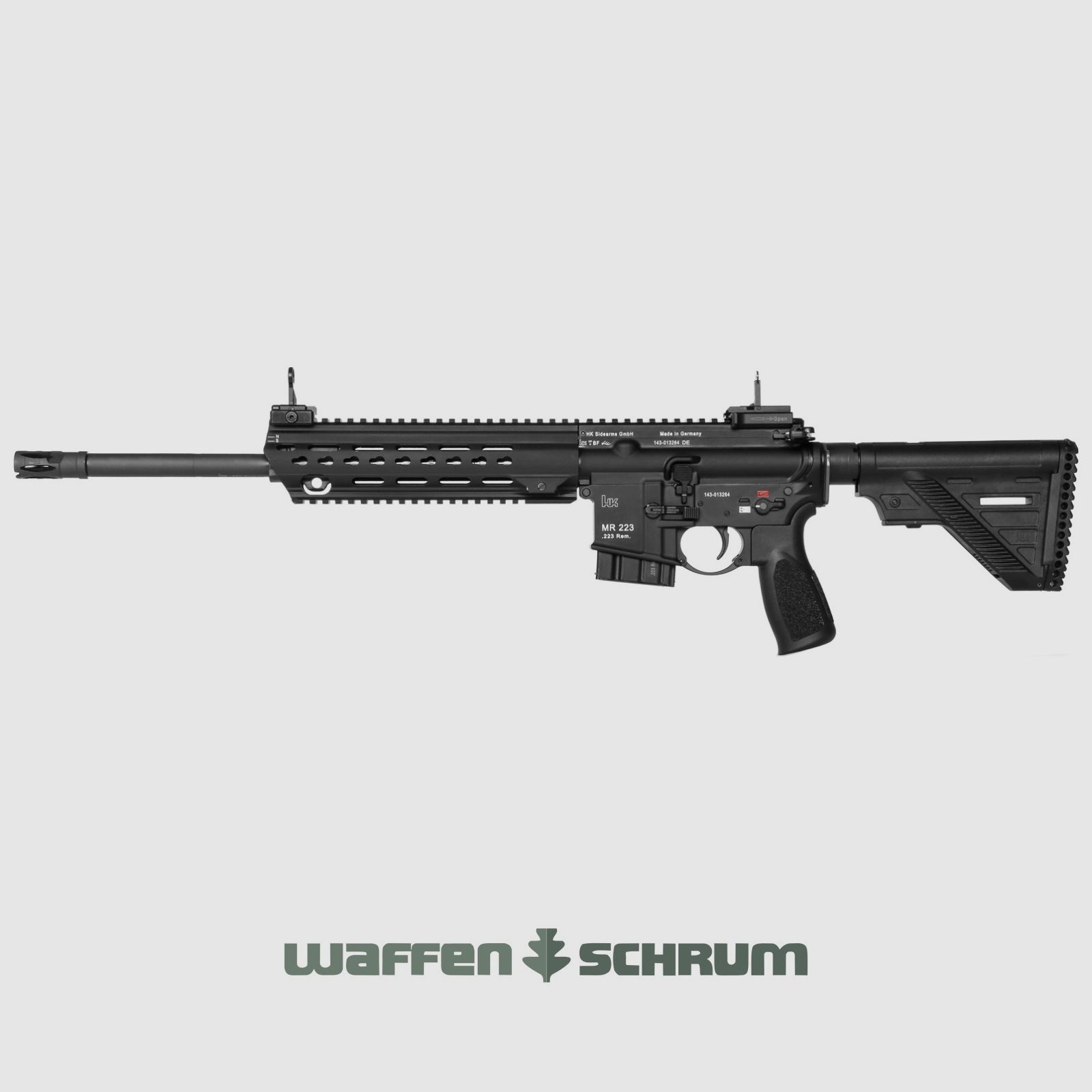

La versione evoluta A3 convince i tiratori sportivi e i cacciatori grazie alla sua operabilità ambidestra. Il sistema è completato dal vano caricatore NATO-STANAG-4179 (Draft), dal handguard Slim Line, dal caricatore a cambio rapido incluso e dal calcio Slim Line regolabile in lunghezza.
Il ricevitore e il calcio
I receiver sono realizzati in una lega di alluminio e zinco ad alta resistenza, le cui proprietà sono comparabili con quelle della maggior parte degli acciai. Queste caratteristiche del materiale hanno ottenuto risultati eccellenti in tutti i test di durezza e estremi effettuati.
Sull'Upper è installato un profilo STANAG-4694 senza inclinazione anteriore. È da sottolineare che il pulsante di rilascio del caricatore e il leveraggio di chiusura sono presenti su entrambi i lati. Il sistema è completato da una barriera contro il rilascio accidentale durante la posa dell'arma con la chiusura aperta. Il selettore di sicurezza a 90° è anch'esso montato su entrambi i lati e attiva una sicura progettata per essere ambidestra con una nuova superficie di controllo e una molla aggiuntiva nella meccanica del grilletto garantiscono questa particolarità. Se si fa scattare la sicura in posizione rilassata, la particolare geometria assicura che i due bracci della molla di sicurezza vengano piegati. Quando il percussore viene armato, le molle tornano rapidamente nella loro posizione originale, si posano sotto la superficie di sicurezza e bloccano così il grilletto. La semplice costruzione della sicura del grilletto garantisce assoluta affidabilità e longevità.
Prelievo di gas
Come la stragrande maggioranza di tutti i moderni semiautomatici in configurazione a fuoco centrale, anche l'H&K MR 223 A3 funziona come un caricatore a gas con chiusura a rotazione. Diversamente da un design AR-15 classico, i gas propellenti prelevati dalla canna non fluiscono direttamente sul portello di chiusura tramite un tubo, ma su un pistone a corsa corta. In un sistema a pistone a corsa corta indiretto, il pistone del gas situato nell'unità di prelievo del gas si muove separatamente dalla chiusura. Esso fornisce un breve impulso meccanico a una barra di collegamento che aziona la chiusura. Successivamente, questa rimane ferma, poiché l'energia cinetica è sufficiente per iniziare il ciclo di ripetizione. Il caricatore a gas di casa Heckler & Koch brilla per una funzionalità a lungo termine eccellente, poiché il calore e lo sporco sono notevolmente ridotti grazie al sistema del pistone a corsa corta. Il semiautomatico si distingue per un'affidabilità operativa eccezionale. Il sistema a gas è stato sviluppato per scopi militari e ha dimostrato la sua efficacia nella tecnologia militare nel corso degli anni. Il sistema di azionamento riduce al minimo le abituali deposizioni di sporco.
La canna
Heckler und Koch offre per il fucile semiautomatico le dimensioni della canna di 11 pollici (27,9 cm), 14,5 pollici (36,8 cm) o 16,5 pollici (41,9 cm). Queste sono realizzate in acciaio forgiato a freddo e presentano rigature destre con 6 scanalature destre in un rapporto di 1:7. Il processo di produzione richiede speciali leghe di acciaio di alta qualità e una cromatura del foro della canna, per ottenere una canna che mantenga un'alta precisione anche dopo più di 20.000 colpi. La canna è completata con una filettatura di bocca in M15x1.
La chiusura
Il gruppo portello di chiusura non è dotato di una chiave di gas, cioè di un piccolo tubo attraverso il quale viene convogliato il gas che esce dalla canna - come richiede il sistema di impatto diretto del gas -, ma di un prisma monolitico, su cui la barra dell'arma trasferisce l'impulso cinetico. La chiusura cromata è dotata di 7 alette di bloccaggio radiali ed è significativamente più robusta rispetto a quella dell'AR15.
È degno di nota che la presenza di...
in una molla di contrasto sul percussore, per evitare una marcatura dell'innesco e un possibile "Slam Fire" - un problema tipico dell'AR15 - così come una sicura automatica del percussore, che viene disattivata dal cane in posizione di fuoco. La molla principale di recupero nel tubo di buffer è il 20% più forte rispetto alla molla originale e utilizza un buffer di nuova concezione. La parte finale del gruppo portamunizioni è stata anche parzialmente ridisegnata, poiché ora presenta una grande superficie di scorrimento. Il gruppo portamunizioni ha un'incavatura sul lato sinistro, che corrisponde a un blocco sull'estensione della canna - quest'ultimo serve a prevenire l'uso di gruppi portamunizioni militari sul MR223.
La calciatura
Il calcio regolabile in lunghezza Slim-Line è fissabile in 6 diverse posizioni e dotato di alcuni scomparti impermeabili, utilizzabili per riporre batterie e alcuni piccoli ricambi. Il calcio pieghevole è dotato di alcuni scomparti impermeabili, utilizzabili per riporre batterie e alcuni piccoli ricambi.
Il handguard Slim-Line è dotato di interfacce HKey ed è completato da un profilo STANAG-4694 a ore 12 e un profilo Picatinny MIL-STD-1913 a ore 6.
Calibro: .223Rem
Dati tecnici
La versione A3 ulteriormente sviluppata convince i tiratori sportivi e i cacciatori grazie alla sua operabilità ambidestra. Il sistema è completato dal vano caricatore NATO-STANAG-4179 (Draft), dal handguard Slim Line, dal caricatore a cambio rapido incluso e dal calcio Slim Line regolabile in lunghezza.
Il ricevitore e il calcio
I receiver sono realizzati in una lega di alluminio e zinco ad alta resistenza, le cui proprietà sono comparabili a quelle della maggior parte degli acciai. Queste caratteristiche del materiale hanno ottenuto risultati eccellenti in tutti i test di durezza e di estrema resistenza effettuati.
Sull'Upper è installato un profilo STANAG-4694 senza inclinazione anteriore. Da sottolineare è la presenza ambidestra del pulsante di rilascio del caricatore e della leva di bloccaggio. Il sistema è completato da un muro di protezione contro il rilascio accidentale durante il deposito dell'arma con il carrello aperto. La leva di sicurezza a 90° è anch'essa ambidestra e attiva una sicura progettata per essere utilizzata da entrambi i lati, con una nuova superficie di comando e una molla aggiuntiva nella meccanica del grilletto che garantisce questa particolarità. Se si fa scattare la sicura in posizione di riposo, la particolare geometria fa sì che i due bracci della molla di sicurezza vengano piegati. Quando il percussore viene armato, le molle tornano rapidamente nella loro posizione originale, si posizionano sotto la superficie di sicurezza e bloccano così il grilletto. La semplice costruzione della sicura del grilletto garantisce assoluta affidabilità e longevità.
Prelievo di gas
Come la stragrande maggioranza delle moderne armi semiautomatiche in configurazione a fuoco centrale, anche l'H&K MR 223 A3 funziona come un caricatore a gas con chiusura a testa rotante. A differenza di un design classico AR-15, i gas propellenti prelevati dalla canna non fluiscono direttamente sul portacarrello tramite un tubo, ma su un pistone a corsa corta. In un sistema di pistone a corsa corta indiretto, il pistone del gas situato nell'unità di prelievo del gas si muove separatamente dal carrello. Esso fornisce un breve impulso meccanico a una barra di collegamento che aziona il carrello. Successivamente, questa si ferma, poiché l'energia cinetica è sufficiente per iniziare il ciclo di ripetizione. Il caricatore a gas della Heckler & Koch si distingue per un'eccellente funzionalità a lungo termine, poiché il calore e lo sporco sono notevolmente ridotti grazie al sistema del pistone a corsa corta. L'arma semiautomatica si caratterizza per un'eccezionale sicurezza di funzionamento. Il sistema a gas è stato sviluppato per scopi militari e ha dimostrato la sua efficacia nella tecnologia militare nel corso degli anni. Il sistema di azionamento riduce al minimo le abituali accumulazioni di sporco.
La canna
Heckler und Koch offre per il ripetitore semiautomatico le dimensioni della canna di 11 pollici (27,9 cm), 14,5 pollici (36,8 cm) o 16,5 pollici (41,9 cm). Queste sono realizzate in acciaio forgiato a freddo e presentano rigature destre con 6 scanalature destre in un rapporto di 1:7. Il processo di produzione richiede speciali leghe di acciaio di alta qualità e una cromatura della camera di scoppio, per ottenere una canna che mantenga un'elevata precisione anche dopo più di 20.000 colpi. La canna è completata con una filettatura di bocca in M15x1.
Il carrello
Il gruppo portacarrello non è dotato di un gas key, cioè di un piccolo tubo attraverso il quale viene convogliato il gas che esce dalla canna - come richiede il sistema di impatto diretto del gas -, ma di un prisma monolitico, su cui la barra dell'arma trasferisce l'impulso cinetico. Il carrello cromato è dotato di 7 alette di bloccaggio radiali ed è notevolmente più robusto rispetto a quello dell'AR15.
È degno di nota la presenza di una molla di contrasto sul percussore, per evitare una marcatura dell'innesco e un possibile "Slam Fire" - un problema tipico dell'AR15 - così come un
e automatico di sicurezza del percussore, che viene disattivato dal cane in posizione di fuoco. La molla principale di recupero nel tubo di buffer è più forte del 20% rispetto alla molla originale e utilizza un buffer di nuova concezione. La parte finale del gruppo portamunizioni è stata anche parzialmente ridisegnata, poiché ora presenta una grande superficie di scorrimento. Il gruppo portamunizioni ha un'incavatura sul lato sinistro, che corrisponde a un blocco sull'estensione della canna - quest'ultimo serve a prevenire l'uso di gruppi portamunizioni militari sul MR223.
Il calcio
Il calcio regolabile in lunghezza Slim-Line è bloccabile in 6 diverse posizioni e dotato di alcuni scomparti impermeabili, utilizzabili per riporre batterie e alcuni piccoli ricambi. Il calcio pieghevole è dotato di alcuni scomparti impermeabili, utilizzabili per riporre batterie e alcuni piccoli ricambi.
Il handguard Slim-Line è dotato di interfacce HKey ed è completato da un profilo STANAG-4694 a ore 12 e un profilo Picatinny MIL-STD-1913 a ore 6.
Die weiterentwickelte Ausführung A3 überzeugt Sportschützen und Jäger durch ihre beidseitige Bedienbarkeit. Abgerundet wird das System durch den NATO-STANAG-4179 (Draft) Magazinschacht, den Slim Line Handschutz, das inkludierte Schnellwechselmagazin und die längenverstellbare Slim Line Schulterstütze.
Das Gehäuse und Schäftung
Die Receiver bestehen aus einer hochfesten Aluminium-Zink-Legierung, die in ihren Eigenschaften mit den meisten Stählen vergleichbar ist. Diese Materialeigenschaften haben exzellente Ergebnisse bei allen durchgeführten Härte- und Extremstests erzielt.
Auf dem Upper ist eine STANAG-4694-Profil ohne Vorneigung verbaut. Hervorzuheben ist das Magazinauslösehebel und Verschlussfanghebel beidseitig vorhanden sind. Abgerundet wird das System durch den Schutzwall gegen unbeabsichtigtes Auslösen beim Ablegen der Waffe mit offenem Verschluss. Der 90°-Sicherungshebel ist ebenfalls beiseitig verbaut und betätigt eine beidseitig ausgelegte Sicherung mit neuer Steuerfläche und eine zusätzliche Feder in der Abzugsmechanik gewährleisten diese Besonderheit. Lässt man im entspannten Zustand die Sicherung einrasten, sorgt die besondere Geometrie dafür, dass die beiden Schenkel der Sicherungsfeder auseinandergebogen werden. Wird der Schlaghammer nun gespannt schnellen die Federn zurück in ihre ursprüngliche Position, legen sich unter die Sicherungsfläche und Blockieren so den Abzug. Die einfache Konstruktion der Abzugssicherung gewährleistet absolute Zuverlässigkeit und Langlebigkeit.
Gasabnahme
Wie die überwiegende Mehrheit aller modernen Selbstlader in Zentralfeuer-Ausführung, funktioniert auch das H&K MR 223 A3 als Gasdrucklader mit Drehkopfverschluss. Anders als bei einem klassischen AR-15-Design strömen die im Lauf abgezapften Treibmittelgase, nicht über ein Rohr direkt auf den Verschlussträger, sondern auf einen Kurzhubgaskolben. Bei einem indirekten Kurzhubgaskolbensystem bewegt sich der in der Gasentnahme-Einheit untergebrachte Gaskolben separat vom Verschluss. Er erteilt einer den Verschluss antreibenden Verbindungsstange einen kurzen mechanischen Impuls. Anschließend verharrt dieser, da die kinetische Energie ausreicht, um den Repetiervorgang zu initialisieren. Der Gasdrucklader aus dem Hause Heckler & Koch glänzt mit einer hervorragenden Langzeit Funktionalität, da Hitze und Verschmutzung durch das Kurzhubgaskolben-System deutlich verringert werden. Der Selbstlader zeichnet sich durch herausragende Funktionssicherheit aus. Das Gassystem wurde für militärische Einsatzzwecke entwickelt und hat sich in der Militärtechnik über Jahre hinweg bewährt. Das Antriebssystem reduziert die üblichen Schmutzablagerungen auf ein Minimum.
Der Lauf
Heckler und Koch bietet für den Selbstladerepetierer die Laufgrößen 11 Zoll (27,9 cm), 14,5 Zoll (36,8 cm) oder 16,5 Zoll (41,9 cm) an. Diese sind aus kaltgehämmertem Schmiedestahl gefertigt und verfügen über rechtsdrehende Züge mit 6 rechtsdrehenden Rillen im Verhältnis 1:7. Das Herstellungsverfahren erfordert spezielle hochwertige Stahlsorten und eine Verchromung der Laufbohrung, um einen Lauf zu erhalten, der auch nach mehr als 20 Tausend Schüssen noch eine hohe Präzision aufweist. Abgerundet wird der Lauf mit seinem Mündungsgewinde in M15x1
Der Verschluss
Die Verschlussträgergruppe ist nicht mit einem Gasschlüssel ausgestattet, d.h. einem kleinen Rohr, durch das das aus dem Lauf austretende Gas geleitet wird - wie es das direkte Gasaufprallsystem erfordert -, sondern mit einem monolithischen Prisma, auf das die Waffenstange den kinetischen Impuls überträgt. Der verchromte Verschluss ist mit 7 radialen Verriegelungsnasen ausgestattet und ist wesentlich robuster als der des AR15.
Erwähnenswert ist das Vorhandensein einer Kontrastfeder auf dem Schlagbolzen, um eine Markierung des Zündhütchens und ein mögliches "Slam Fire" zu vermeiden - ein typisches Problem des AR15 - sowie eine automatische Sicherung des Schlagbolzens, die durch den Hammer in der Feuerposition deaktiviert wird. Die Hauptrückholfeder im Pufferrohr ist 20 Prozent stärker als die ursprüngliche Feder und verwendet einen neu entwickelten Puffer. Das Ende der Verschlussträgergruppe wurde ebenfalls teilweise neu gestaltet, da es nun eine große Gleitfläche aufweist. Die Verschlussträgergruppe hat auf der linken Seite eine Ausfräsung, die mit einem Block auf der Laufverlängerung korrespondiert - letztere dient dem Zweck, die Verwendung von militärischen Verschlussträgergruppen am MR223 zu verhindern.
Die Schäftung
Die längenverstellbare Slime-Line-Schulterstütze ist in 6 unterschiedlichen Rastpositionen fixierbar und mit einigen wasserdichten Fächern ausgestattet, die zur Aufbewahrung von Batterien und einigen kleinen Ersatzteilen genutzt werden können. Der klappbare Schaft ist mit einigen wasserdichten Fächern ausgestattet, die zur Aufbewahrung von Batterien und einigen kleinen Ersatzteilen genutzt werden können.
Der Slim-Line-Handschutz ist mit HKey-Schnittstellen versehen und wird durch ein STANAG-4694-Profil auf 12 Uhr und ein MIL-STD-1913 Picatinny Profil auf 6 Uhr abgerundet.
Kaliber: .223Rem
Technische Daten
Die weiterentwickelte Ausführung A3 überzeugt Sportschützen und Jäger durch ihre beidseitige Bedienbarkeit. Abgerundet wird das System durch den NATO-STANAG-4179 (Draft) Magazinschacht, den Slim Line Handschutz, das inkludierte Schnellwechselmagazin und die längenverstellbare Slim Line Schulterstütze.
Das Gehäuse und Schäftung
Die Receiver bestehen aus einer hochfesten Aluminium-Zink-Legierung, die in ihren Eigenschaften mit den meisten Stählen vergleichbar ist. Diese Materialeigenschaften haben exzellente Ergebnisse bei allen durchgeführten Härte- und Extremstests erzielt.
Auf dem Upper ist eine STANAG-4694-Profil ohne Vorneigung verbaut. Hervorzuheben ist das Magazinauslösehebel und Verschlussfanghebel beidseitig vorhanden sind. Abgerundet wird das System durch den Schutzwall gegen unbeabsichtigtes Auslösen beim Ablegen der Waffe mit offenem Verschluss. Der 90°-Sicherungshebel ist ebenfalls beiseitig verbaut und betätigt eine beidseitig ausgelegte Sicherung mit neuer Steuerfläche und eine zusätzliche Feder in der Abzugsmechanik gewährleisten diese Besonderheit. Lässt man im entspannten Zustand die Sicherung einrasten, sorgt die besondere Geometrie dafür, dass die beiden Schenkel der Sicherungsfeder auseinandergebogen werden. Wird der Schlaghammer nun gespannt schnellen die Federn zurück in ihre ursprüngliche Position, legen sich unter die Sicherungsfläche und Blockieren so den Abzug. Die einfache Konstruktion der Abzugssicherung gewährleistet absolute Zuverlässigkeit und Langlebigkeit.
Gasabnahme
Wie die überwiegende Mehrheit aller modernen Selbstlader in Zentralfeuer-Ausführung, funktioniert auch das H&K MR 223 A3 als Gasdrucklader mit Drehkopfverschluss. Anders als bei einem klassischen AR-15-Design strömen die im Lauf abgezapften Treibmittelgase, nicht über ein Rohr direkt auf den Verschlussträger, sondern auf einen Kurzhubgaskolben. Bei einem indirekten Kurzhubgaskolbensystem bewegt sich der in der Gasentnahme-Einheit untergebrachte Gaskolben separat vom Verschluss. Er erteilt einer den Verschluss antreibenden Verbindungsstange einen kurzen mechanischen Impuls. Anschließend verharrt dieser, da die kinetische Energie ausreicht, um den Repetiervorgang zu initialisieren. Der Gasdrucklader aus dem Hause Heckler & Koch glänzt mit einer hervorragenden Langzeit Funktionalität, da Hitze und Verschmutzung durch das Kurzhubgaskolben-System deutlich verringert werden. Der Selbstlader zeichnet sich durch herausragende Funktionssicherheit aus. Das Gassystem wurde für militärische Einsatzzwecke entwickelt und hat sich in der Militärtechnik über Jahre hinweg bewährt. Das Antriebssystem reduziert die üblichen Schmutzablagerungen auf ein Minimum.
Der Lauf
Heckler und Koch bietet für den Selbstladerepetierer die Laufgrößen 11 Zoll (27,9 cm), 14,5 Zoll (36,8 cm) oder 16,5 Zoll (41,9 cm) an. Diese sindaus kaltgehämmertem Schmiedestahl gefertigt und verfügen über rechtsdrehende Züge mit 6 rechtsdrehenden Rillen im Verhältnis 1:7. Das Herstellungsverfahren erfordert spezielle hochwertige Stahlsorten und eine Verchromung der Laufbohrung, um einen Lauf zu erhalten, der auch nach mehr als 20 Tausend Schüssen noch eine hohe Präzision aufweist. Abgerundet wird der Lauf mit seinem Mündungsgewinde in M15x1
Der Verschluss
Die Verschlussträgergruppe ist nicht mit einem Gasschlüssel ausgestattet, d.h. einem kleinen Rohr, durch das das aus dem Lauf austretende Gas geleitet wird - wie es das direkte Gasaufprallsystem erfordert -, sondern mit einem monolithischen Prisma, auf das die Waffenstange den kinetischen Impuls überträgt. Der verchromte Verschluss ist mit 7 radialen Verriegelungsnasen ausgestattet und ist wesentlich robuster als der des AR15.
Erwähnenswert ist das Vorhandensein einer Kontrastfeder auf dem Schlagbolzen, um eine Markierung des Zündhütchens und ein mögliches "Slam Fire" zu vermeiden - ein typisches Problem des AR15 - sowie eine automatische Sicherung des Schlagbolzens, die durch den Hammer in der Feuerposition deaktiviert wird. Die Hauptrückholfeder im Pufferrohr ist 20 Prozent stärker als die ursprüngliche Feder und verwendet einen neu entwickelten Puffer. Das Ende der Verschlussträgergruppe wurde ebenfalls teilweise neu gestaltet, da es nun eine große Gleitfläche aufweist. Die Verschlussträgergruppe hat auf der linken Seite eine Ausfräsung, die mit einem Block auf der Laufverlängerung korrespondiert - letztere dient dem Zweck, die Verwendung von militärischen Verschlussträgergruppen am MR223 zu verhindern.
Die Schäftung
Die längenverstellbare Slime-Line-Schulterstütze ist in 6 unterschiedlichen Rastpositionen fixierbar und mit einigen wasserdichten Fächern ausgestattet, die zur Aufbewahrung von Batterien und einigen kleinen Ersatzteilen genutzt werden können. Der klappbare Schaft ist mit einigen wasserdichten Fächern ausgestattet, die zur Aufbewahrung von Batterien und einigen kleinen Ersatzteilen genutzt werden können.
Der Slim-Line-Handschutz ist mit HKey-Schnittstellen versehen und wird durch ein STANAG-4694-Profil auf 12 Uhr und ein MIL-STD-1913 Picatinny Profil auf 6 Uhr abgerundet.
