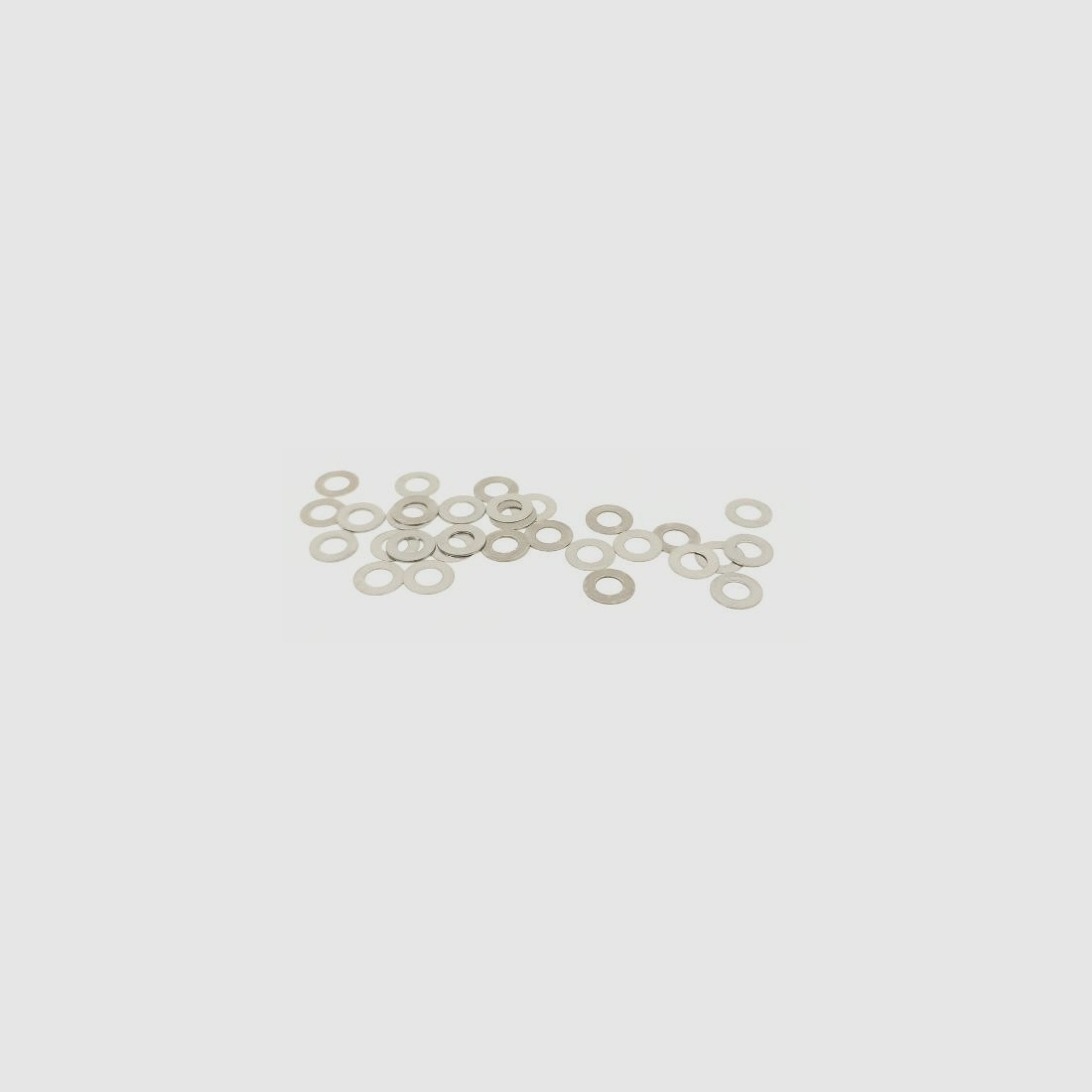

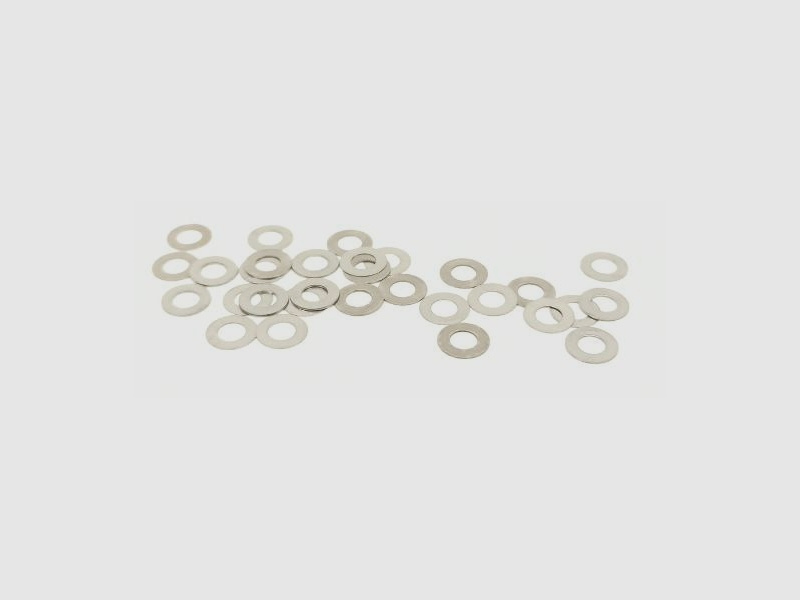

SHS Stahl-Shimmset:
Le shimms vengono utilizzati affinché gli ingranaggi in una gearbox possano funzionare in modo fluido e non si sfregino l'uno contro l'altro o contro la shell della gearbox.
I shimms hanno un'altezza di
~ 0.1mm
~ 0.15mm
~ 0.2mm
...di ciascuno circa 10 pezzi. Abbiamo riscontrato che la quantità varia da 27 a 35 pezzi.
Kurzanleitung:
- Pulire e sgrassare la shell della gearbox.
- Inserire l'ingranaggio centrale e aggiungere shimms all'asse dell'ingranaggio inferiore fino a quando non funziona in modo assolutamente fluido. Dovrebbe continuare a girare per un po' e non fare rumori di sfregamento.
- Allineare gli altri due ingranaggi con gli shimms in modo che ci siano il minor numero possibile di shimms in basso, ma ci sia sempre uno spazio tra gli ingranaggi. Gli ingranaggi devono incastrarsi solo con i denti e non toccarsi altrimenti.
- Posizionare la shell superiore della gearbox, stringere due o tre viti e controllare se gli ingranaggi hanno ancora molto gioco.
- Rimuovere di nuovo la parte superiore e posizionare shimms sopra gli ingranaggi fino a quando il gioco è il più ridotto possibile, ma gli ingranaggi non devono essere bloccati. Durante questo processo, posizionare più volte la parte superiore per verifiche.
- Dopo il montaggio, regolare nuovamente il gioco del motore con la vite di regolazione del motore.
Come sempre: Si prega di installare i ricambi solo se si è consapevoli della legislazione e si possiede la necessaria competenza tecnica.
(Mostra descrizione nella lingua originale)
SHS Stahl-Shimmset:
Shimms werden verwendet, damit die Zahnräder in einer Gearbox sauber laufen können und nicht aufeinander oder auf der Gearboxshell schleifen.
Die Shimms haben eine Höhe von
~ 0.1mm
~ 0.15mm
~ 0.2mm
...davon jeweils ca. 10 Stück. Wir haben festgestellt, dass die Füllmenge von 27-35 Stück schwankt.
Kurzanleitung:
- Gearboxshell reinigen und entfetten.
- Das mittlere Gear einsetzen und so lange Shimms auf die untere Zahnradachse geben, bis dieses absolut glatt läuft. Es sollte noch eine Weile nachdrehen und keine Schleifgeräusche machen.
- Die beiden anderen Gears mit den Shimms so ausrichten, dass möglichst wenige Shimms unten liegen, aber unbedingt immer ein Spalt zwischen den Gears besteht. Die Gears sollen nur mit den Zähnen ineinandergreifen und sich sonst nicht berühren.
- Die obere Gearboxshell auflegen, zwei bis drei Schrauben anziehen und überprüfen ob Zahnräder noch viel Spielraum haben.
- Obere Hälfte wieder abnehmen und Shimms oben auf die Gears legen bis der Spielraum so gering wie möglich ist, aber die Zahnräder nicht geklemmt werden. Dabei mehrfach die obere Hälfte zur Überprüfung auflegen.
- Nach dem Zusammenbau das Motorspiel mit der Motorstellschraube neu einstellen.
Wie immer: Bitte bauen Sie Ersatzteile nur ein, wenn Ihnen die Gesetzeslage bewusst und das notwendige Fachwissen gegeben ist.
