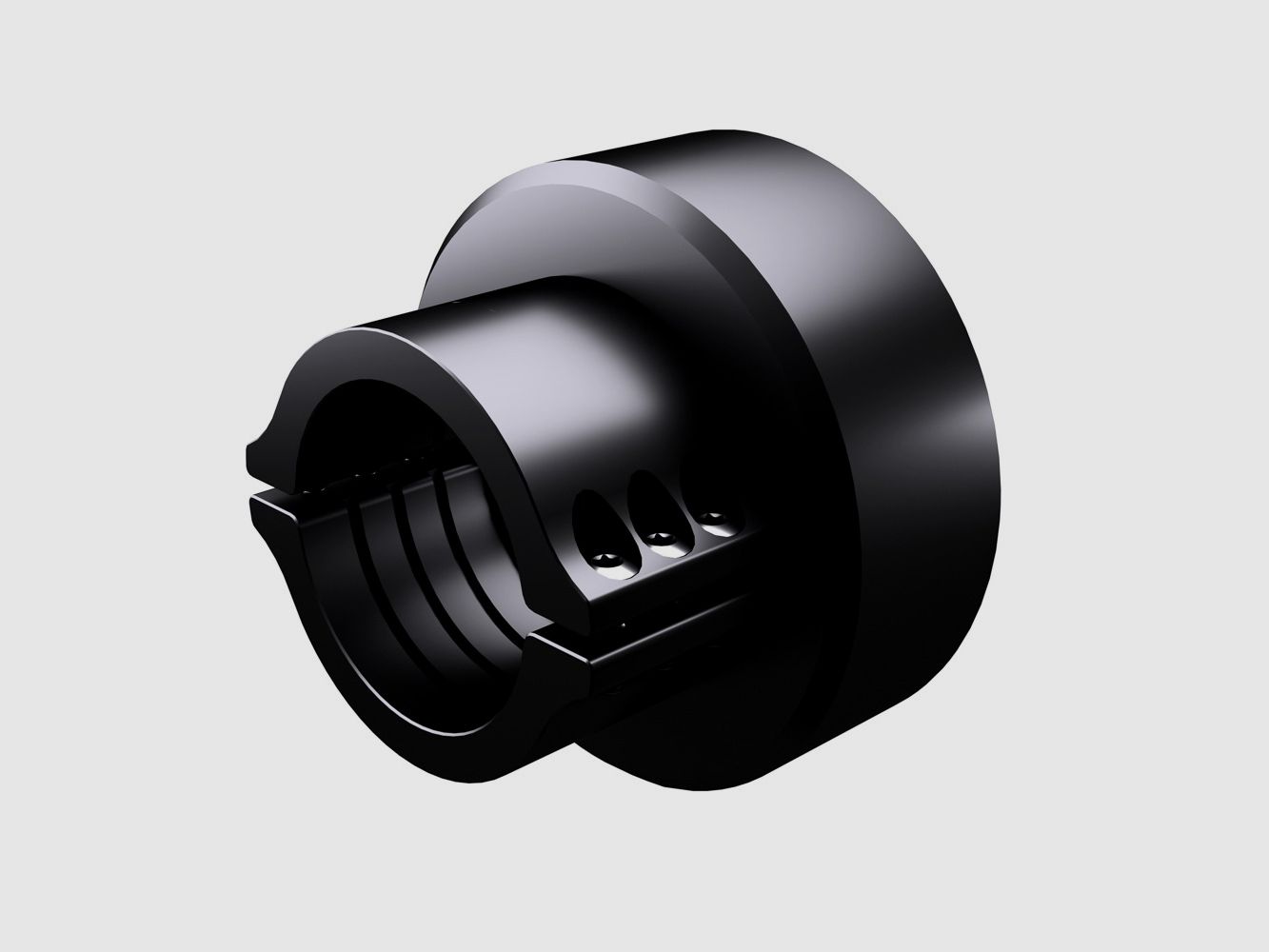

De EP-Arms Rotoclip is speciaal ontwikkeld voor gecombineerde en gangbare jachtapparaten. Met een gegarandeerde herhaalprecisie van +/- 0,1 mm is het de enige adapter van dit type op de markt.
Het wereldwijd gepatenteerde systeem kenmerkt zich door slimme eigenschappen zoals een fijne centrering bij het invoegen van de schroefdraadinzet, de onderbroken ronde schroefdraad en de halve schaalspanning op de lens van de richtkijker. Vanwege de zeer kleine spanningsbreedte van 15 mm (kort) - 25 mm (lang) is ook een gecombineerde uitrusting met voorzetapparaten mogelijk, wat tot nu toe nog geen enkele fabrikant op de markt is gelukt.
Een ander belangrijk voordeel is het meervoudig gebruik op verschillende richtkijkers zonder opnieuw in te schieten (alleen de eerste instelling is nodig). Een voorbeeld: u heeft een richtkijker met 62 mm en een andere met 56 mm buitendiameter. Hier heeft u alleen een andere adapter in de overeenkomstige maat van uw richtkijker nodig en kunt u uw apparaat onderling wisselen zonder de adapter te verwijderen.
Instructies voor montage en inbedrijfstelling:
De adapter wordt met 4-6 M3-schroeven stevig op de lens van de richtkijker bevestigd met een aanhaalkracht van 1,8 Nm. De adapter moet voor gebruik worden uitgelijnd. Dit gebeurt zoals voorheen via het hulpkruis van het voorzetapparaat (warmtebeeld). Bij nachtzichtapparaten moet rekening worden gehouden met wat de fabrikant van de apparaten aangeeft (uitlijning van de schakelaar, bijvoorbeeld 12 uur).
Zodra u de uitlijning heeft uitgevoerd, kunt u beginnen met proefschieten en indien nodig de uitlijning van de adapter corrigeren.
Als u tevreden bent met het resultaat, kunt u op uw tweede richtkijker op dezelfde manier te werk gaan. Let op!!!! Corrigeer alstublieft uw warmtebeeldcamera niet opnieuw, maar richt uw adapter zo uit dat het hulpkruis overeenkomt met uw kruis, zoals bij uw eerste richtkijker.
Schiet opnieuw en u zult merken dat er geen noemenswaardige afwijkingen optreden.
Voor verdere vragen of problemen kunt u gerust contact met ons opnemen.
Der EP-Arms Rotoclip wurde speziell für Kombinierte und gängige Jagdapparate entwickelt. Mit einer garantierten Wiederholgenauigkeit von +/- 0,1 mm, ist er der einzige Adapter dieser Art auf dem Markt.
Das zum weltweiten Patent angemeldete System zeichnet sich durch clevere Merkmale aus wie z.B. eine Feinzentrierung beim Einsetzen des Gewindeeinsatzes, das unterbrochene Rundgewinde und der Halbschalenspannung auf dem Objektiv des Zielfernrohrs. Auf Grund der sehr geringen Spannbreite von 15 mm (short) - 25 mm (long), ist auch eine kombinierte Ausstattung mit Vorsatzgeräten möglich, was bis dato noch keinem Hersteller auf dem Markt gelungen ist.
Ein weiterer wesentlicher Vorteil ist die Mehrfachverwendung auf unterschiedlichen Zielfernrohren ohne erneutes Einschießen (nur Ersteinstellung nötig). Ein Beispiel: Sie haben ein Zielfernrohr mit 62 mm und ein weiteres mit 56 mm Außendurchmesser. Hier benötigen Sie nur einen weiteren Adapter in der dementsprechenden Größe Ihres Zielfernrohrs und können untereinander Ihr Gerät tauschen ohne den Adapter zu entfernen.
Anleitung zur Montage und Inbetriebnahme:
Der Adapter wird mit 4-6 Schrauben M3 fest auf dem Objektiv des Zielfernrohrs mit einer Anzugskraft von 1,8 Nm befestigt. Der Adapter muss vor der Verwendung ausgerichtet werden. Dies erfolgt wie bisher über das Hilfskreuz des Vorsatzgerätes (Wärmebild). Bei Nachtsichtgeräten ist darauf zu achten, was der Hersteller der Geräte angibt (Ausrichtung des Schalters z.B. 12 Uhr).
Sofern Sie die Ausrichtung vorgenommen haben, können Sie mit dem Probeschießen beginnen und ggf. die Ausrichtung des Adapters korrigieren.
Sind Sie mit dem Ergebnis zufrieden, können Sie nun auf Ihrem zweiten Zielfernrohr genauso vorgehen. Achtung!!!! Korrigieren Sie bitte nicht erneut Ihre Wärmebildkamera, sondern richten Sie Ihren Adapter so aus, dass das Hilfskreuz mit Ihrem Absehen übereinstimmt, so wie bei Ihrem ersten Zielfernrohr.
Schießen Sie erneut und Sie werden feststellen, dass keinen nennenswerten Abweichungen auftreten werden.
Für weitere Fragen oder Probleme kontaktieren Sie uns gerne.
