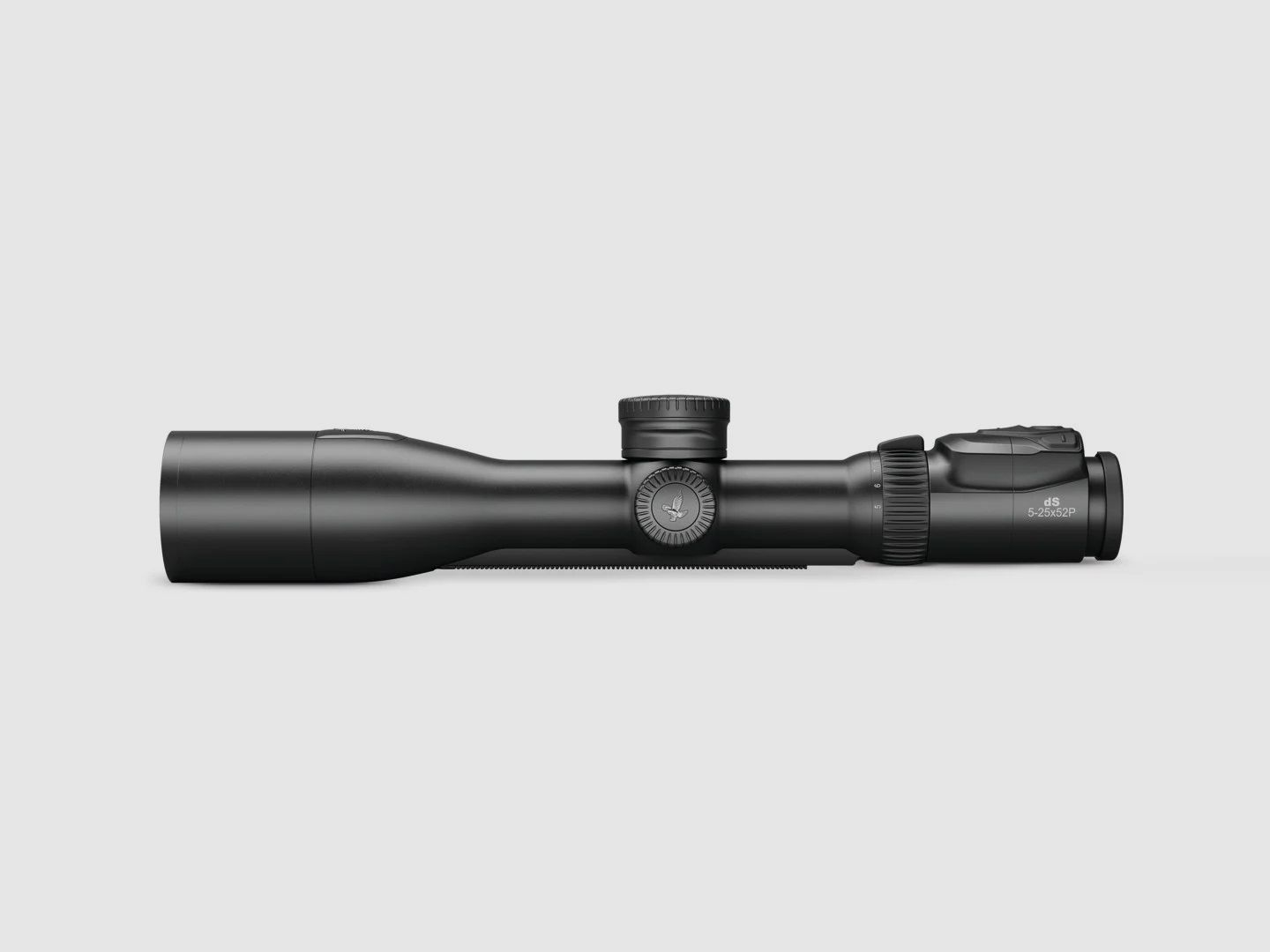

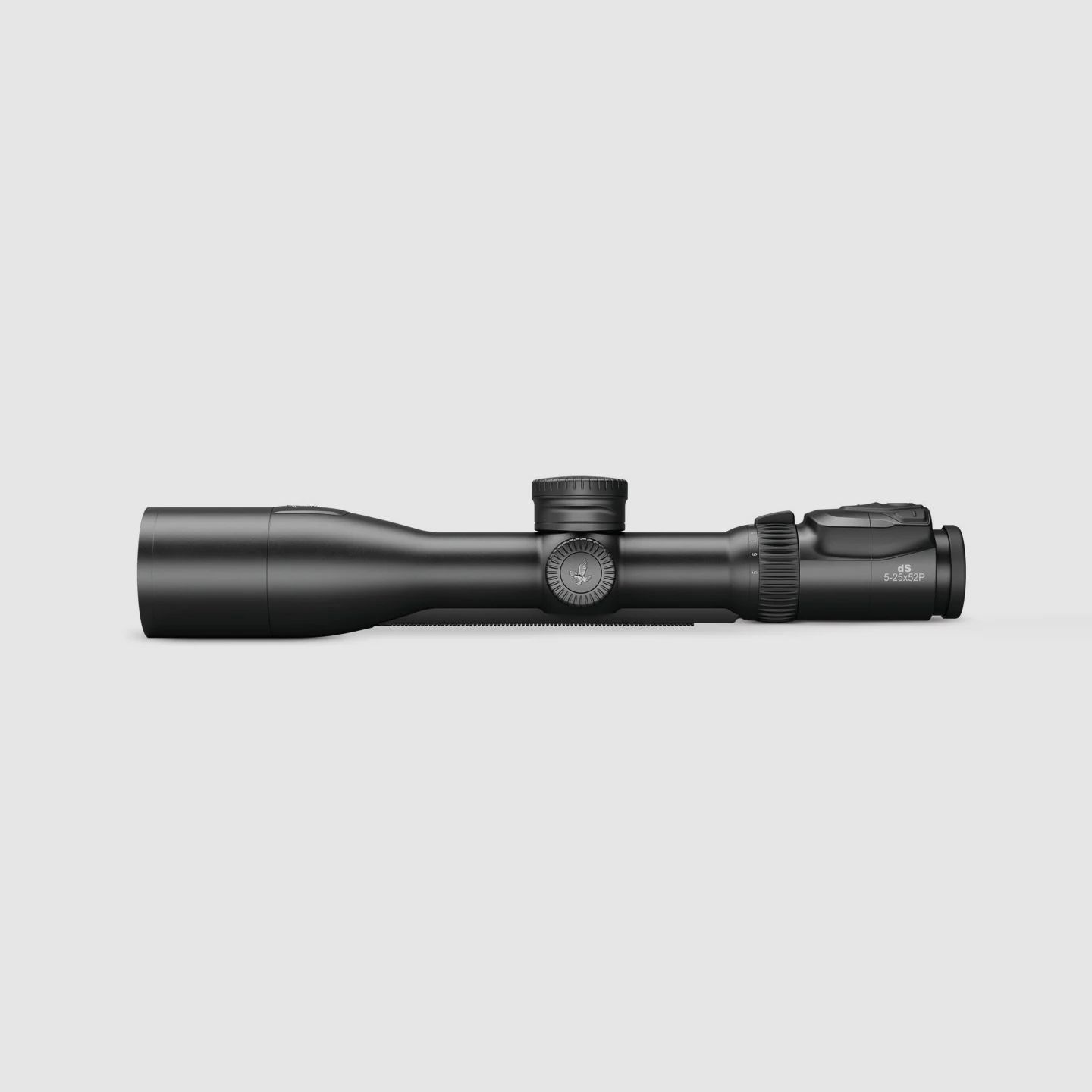

Met een druk op de knop toont de dS automatisch het juiste richtpunt en projecteert het alle relevante informatie in realtime op het hoogresolutie-display. Handmatige instellingen aan de richtkijker zijn niet meer nodig, waardoor het schieten op verschillende afstanden voor de jager sterk wordt vereenvoudigd.
Voor de berekening van het richtpunt worden de exact gemeten afstand, de schothoek, de ingestelde vergroting, de luchtdruk, de temperatuur en de gegevens van uw individuele wapen-munitie-combinatie gebruikt. De invoer van de gegevens van uw wapen-munitie-combinatie, evenals de configuratie van het display, gebeurt via de dS Configurator App. Vervolgens worden zowel de berekende ballistische curve als uw individuele displayconfiguraties eenvoudig en ongecompliceerd via Bluetooth direct naar de dS overgebracht.
Objectief
Vergroting 5-25
Effectieve objectiefdiameter 48-52 mm
Uittrede pupil- Ø9.6-2.1 mm
Uittrede pupilafstand (oogafstand) 95 mm
Gezichtsveld (m/100 m) 7.3-1.5 m/100m
Gezichtsveld (graden) 4.2-0.84 °
Oogzijde gezichtsveld (graden) 21.5 °
Dioptriecorrectie -3 tot +2 dpt
Lichttransmissie 83 %
Schemergetal volgens ISO 14132-1 14.1-36.0
Parallaxecorrectie 50-8 m
Metingen
Treffercorrectie per klik 0.25 / 7
Verstelweg naar hoogte en zijkant 43/25 / 1.2/0.7Max.
Meetbereik 30-1375 m
Meetnauwkeurigheid 1 m
Hoekmeting 60 °
Maximale richtpuntcorrectie 1024 m
Digitaal
Filterdraad objectiefzijde M 63x0.75
Bedrijfstijd ca. (h) 500x
Display LCoS monochroom
dS Configurator aanvullende applicatie (App)
iOS vanaf versie 8.1, Android vanaf versie 4.4 KitKat besturingssysteem
Grootte & Gewicht
Lengte ca. 403 mm
Gewicht 1115 g
Middenbuis-Ø 40 mm
Omgeving & Voorwaarden
Functionele temperatuur -10 tot +55 °C
Opslagtemperatuur -30 tot +70 °C
Drukwaterdichtheid 13 ft / 4 m waterdiepte (inert gasvulling)
Verlichtingseenheid
64 helderheidsniveaus
Per Knopfdruck zeigt das dS automatisch den korrekten Haltepunkt an und projiziert alle relevanten Informationen in Echtzeit in das hochauflösende Display. Es sind keine manuellen Einstellungen am Zielfernrohr mehr nötig, wodurch das Schießen auf unterschiedlichste Distanzen für den Jäger stark vereinfacht wird.
Zur Berechnung des Haltepunktes werden die exakt gemessene Entfernung, der Schusswinkel die eingestellte Vergrößerung, der Luftdruck, die Temperatur sowie die Daten Ihrer individuellen Waffen-Munitions-Kombination herangezogen. Die Eingabe der Daten Ihrer Waffen- Munitions-Kombination, sowie die Konfiguration des Displays erfolgt über die dS Configurator App. Im Anschluss werden sowohl die ermittelte ballistische Kurve als auch Ihre individuellen Displaykonfigurationen einfach und unkompliziert via Bluetooth direkt auf das dS übertragen.
Objektiv
Vergrößerung 5-25
Wirksamer Objektiv- Diameter 48-52 mm
Austrittspupillen- Ø9.6-2.1 mm
Austrittspupillen Abstand (Augenabstand) 95 mm
Sehfeld (m/100 m) 7.3-1.5 m/100m
Sehfeld (Grad) 4.2-0.84 °
Augenseitiges Sehfeld (Grad) 21.5 °
Dioptrienausgleich -3 to +2 dpt
Lichttransmission 83 %
Dämmerungszahl nach ISO 14132-1 14.1-36.0
Parallaxenausgleich 50-8 m
Messung
Treffpunktkorrektur je Klick 0.25 / 7
Stellweg nach Höhe und Seite 43/25 / 1.2/0.7Max.
Messbereich 30-1375 m
Messgenauigkeit 1 m
Winkelmessung 60 °
Maximale Haltepunktkorrektur 1024 m
Digital
Filtergewinde objektivseitig M 63x0.75
Betriebsdauer ca. (h) 500x
Display LCoS monochrome
dS ConfiguratorZusatzprogramm (App)
iOS from Version 8.1, Android from Version 4.4 KitKatBetriebssystem
Größe & Gewicht
Länge ca. 403 mm
Gewicht 1115 g
Mittelrohr-Ø 40 mm
Umgebung & Bedingungen
Funktionstemperatur -10 to +55 °C
Lagertemperatur -30 to +70 °C
Druckwasserdichtheit 13 ft / 4 m water depth (inert gas filling)
Beleuchtungseinheit
64 Helligkeitsstufen
