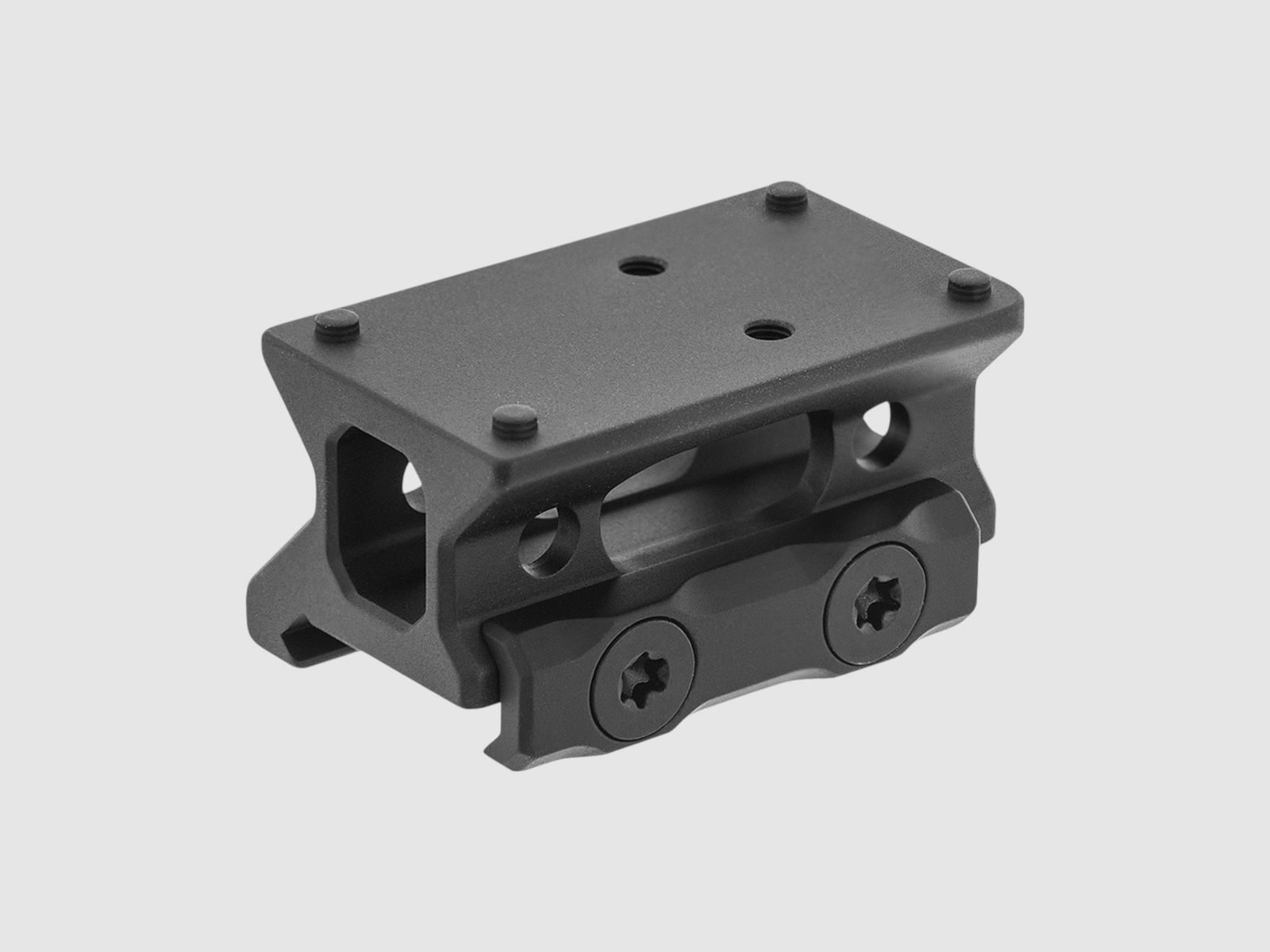

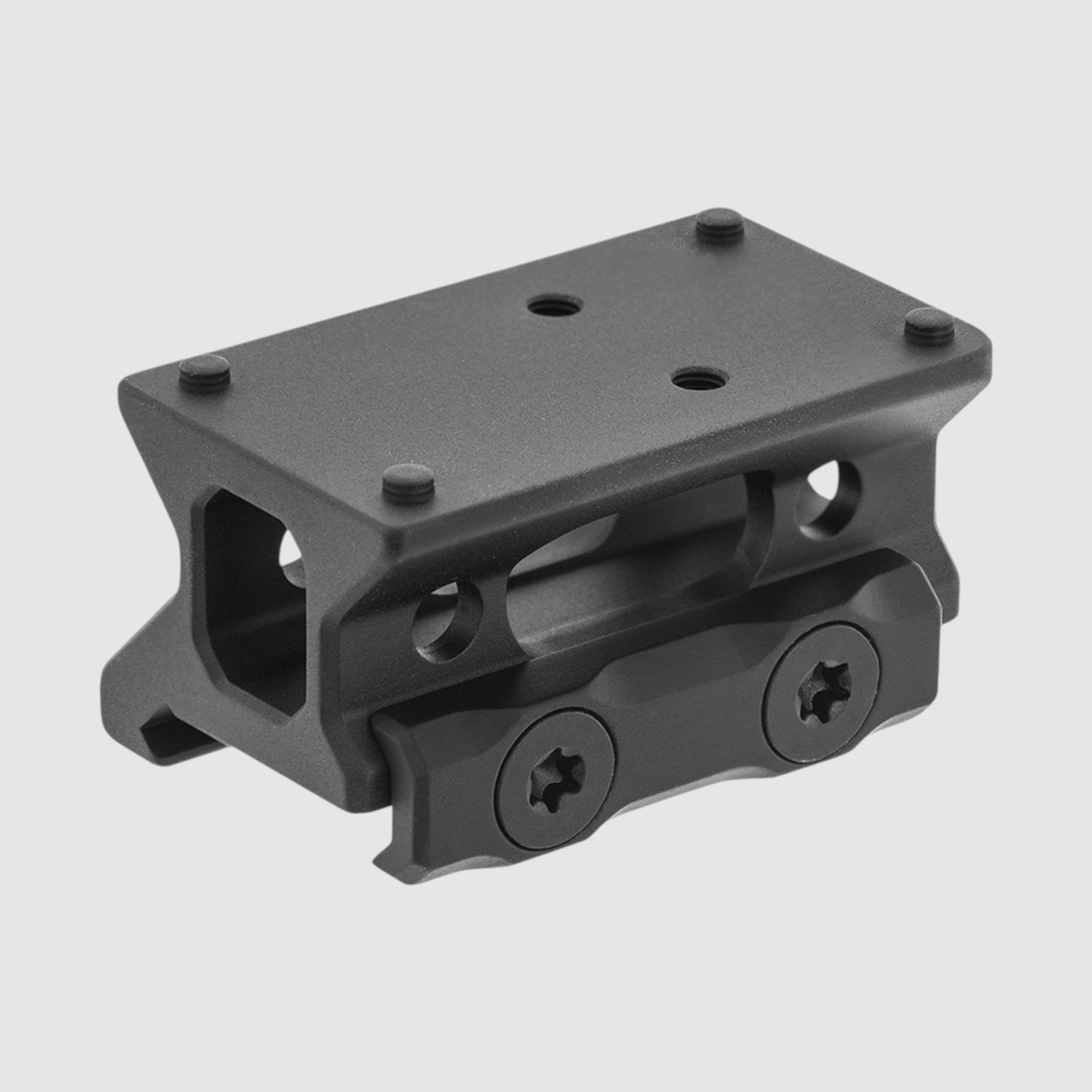

UTG Super Slim RDM20 Absolute Co-witness Mount | Docter/Venom/Noblex
Catégorie d'arme D
72479 Straßberg, Allemagne
15
ID: 9895565
Achat hors UE : l’arme passe par un importateur dans ton pays, le marchand s’occupe de l’exportation.
Voici comment se déroule l’achat depuis l’Europe
Achète en toute sécurité avec Gunfinder
Notre vérification d'identité basée sur l'IA fait de Gunfinder la place de marché la plus sûre en ligne.
En savoir plus
Détails
- Langue originale
- Allemand
- Marque
- Noblex
- Catégorie
- État
- Neuf
- Localisation
- 🇩🇪 72479 Straßberg, Allemagne
- Disponibilité
- disponible
Actualité
Cette offre est basée sur une synchronisation d'annonce, par laquelle les données de l'offre ont été transmises depuis une boutique, un marchand ou une place de marché externe. Merci de noter que des écarts de prix temporaires peuvent survenir en raison de délais éventuels lors de la transmission des données.
- Source
- Black Raptor
- Dernière mise à jour
- il y a environ 13 heures
Description
Remarque :
L'article est situé à l'étranger. Note que les conditions de livraison, les délais d'expédition et/ou la procédure d'achat peuvent varier.
.br-product-v3 *{box-sizing:border-box}.br-product-v3 p{margin:.55rem 0 1rem}.br-product-v3 .br-hero-v3,.br-product-v3 .br-final{background:var(--br-green);border-radius:16px;padding:clamp(1.25rem,4vw,2.25rem);margin:1.1rem 0 1.5rem}.br-product-v3 .br-hero-v3 p,.br-product-v3 .br-hero-v3 strong,.br-product-v3 .br-hero-v3 span,.br-product-v3 .br-final p,.br-product-v3 .br-final strong,.br-product-v3 .br-final span{color:#fff!important;opacity:1!important}.br-product-v3 .br-eyebrow{display:block;color:var(--br-gold)!important;font-size:.78rem;font-weight:800;letter-spacing:.08em;text-transform:uppercase;margin-bottom:.55rem}.br-product-v3 .br-hero-title{display:block;color:#fff!important;font-size:clamp(1.45rem,4vw,2.1rem);line-height:1.18;font-weight:800;margin-bottom:.85rem}.br-product-v3 .br-section-title{display:block;font-size:1.25rem;line-height:1.25;font-weight:800;margin:1.8rem 0 .8rem;color:var(--br-ink)}.br-product-v3 .br-card-title{display:block;font-size:1.02rem;line-height:1.35;font-weight:800;margin:0 0 .35rem}.br-product-v3 .br-box{background:var(--br-soft);border:1px solid var(--br-line);border-left:4px solid #315e48;border-radius:12px;padding:1rem 1.1rem;margin:1rem 0}.br-product-v3 .br-grid{display:grid;grid-template-columns:repeat(2,minmax(0,1fr));gap:.8rem;margin:1rem 0}.br-product-v3 .br-card{border:1px solid var(--br-line);border-radius:12px;padding:1rem;background:#fff}.br-product-v3 a{color:#1b573a!important;opacity:1!important;text-decoration-thickness:1.5px;text-underline-offset:3px}.br-product-v3 .br-cta{display:inline-block;background:var(--br-gold);color:#13251d!important;font-weight:800;text-decoration:none;border-radius:8px;padding:.72rem 1rem;margin-top:.25rem}.br-product-v3 details{border:1px solid var(--br-line);border-radius:10px;padding:.8rem 1rem;margin:.65rem 0;background:#fff}.br-product-v3 summary{cursor:pointer;font-weight:800;color:var(--br-ink)}.br-product-v3 details p{margin:.7rem 0 .2rem}.br-product-v3 .br-final a{color:#fff!important}.br-product-v3 .br-final a.br-cta{color:#13251d!important}.br-product-v3 .br-note{font-size:.94rem}.br-product-v3.br-product-v3.br-product-v3 p a{color:#1b573a!important;opacity:1!important}
@media(max-width:640px){.br-product-v3{font-size:16px;line-height:1.62}.br-product-v3 .br-grid{grid-template-columns:1fr}.br-product-v3 .br-card,.br-product-v3 .br-box{padding:.9rem}.br-product-v3 .br-section-title{font-size:1.16rem;margin-top:1.55rem}}

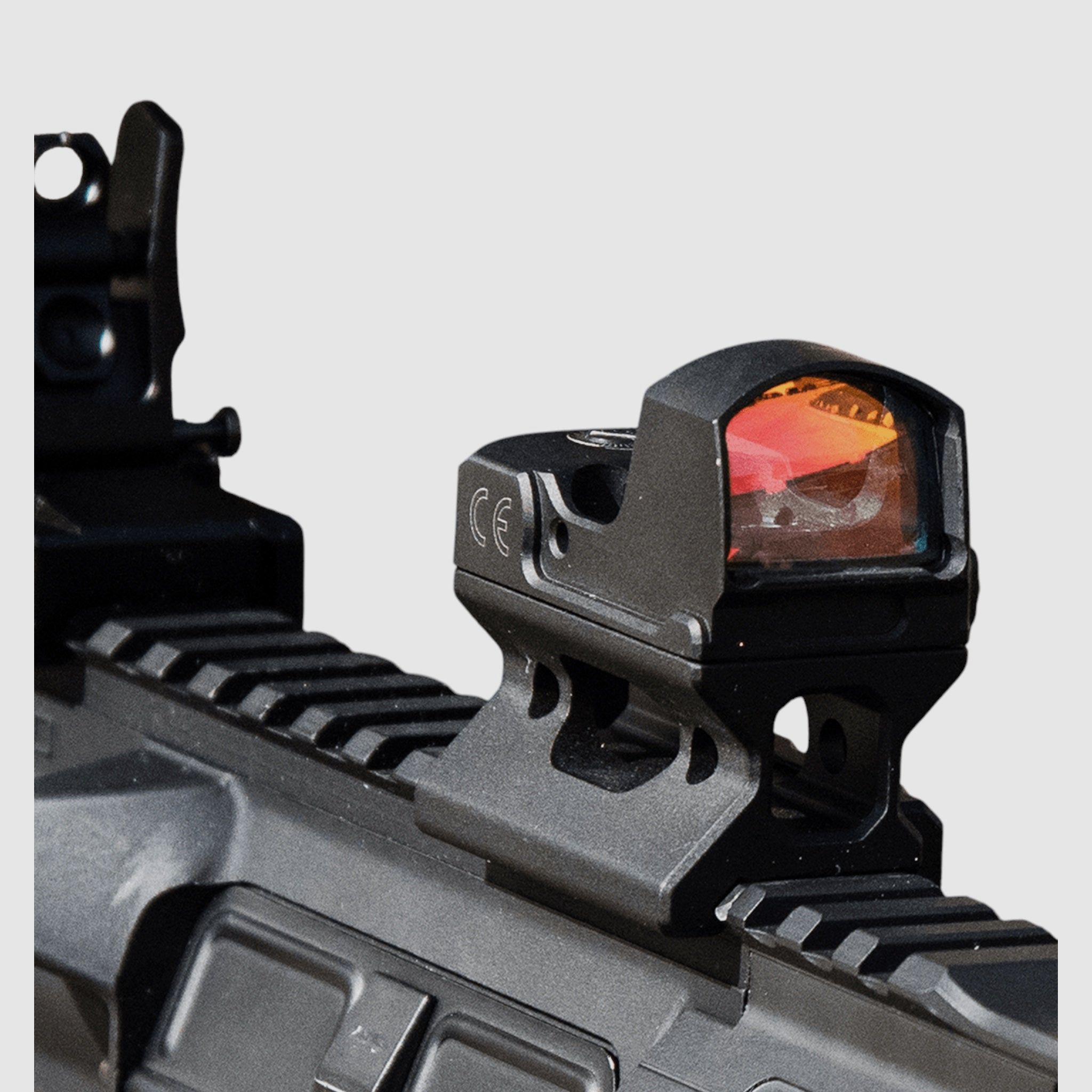

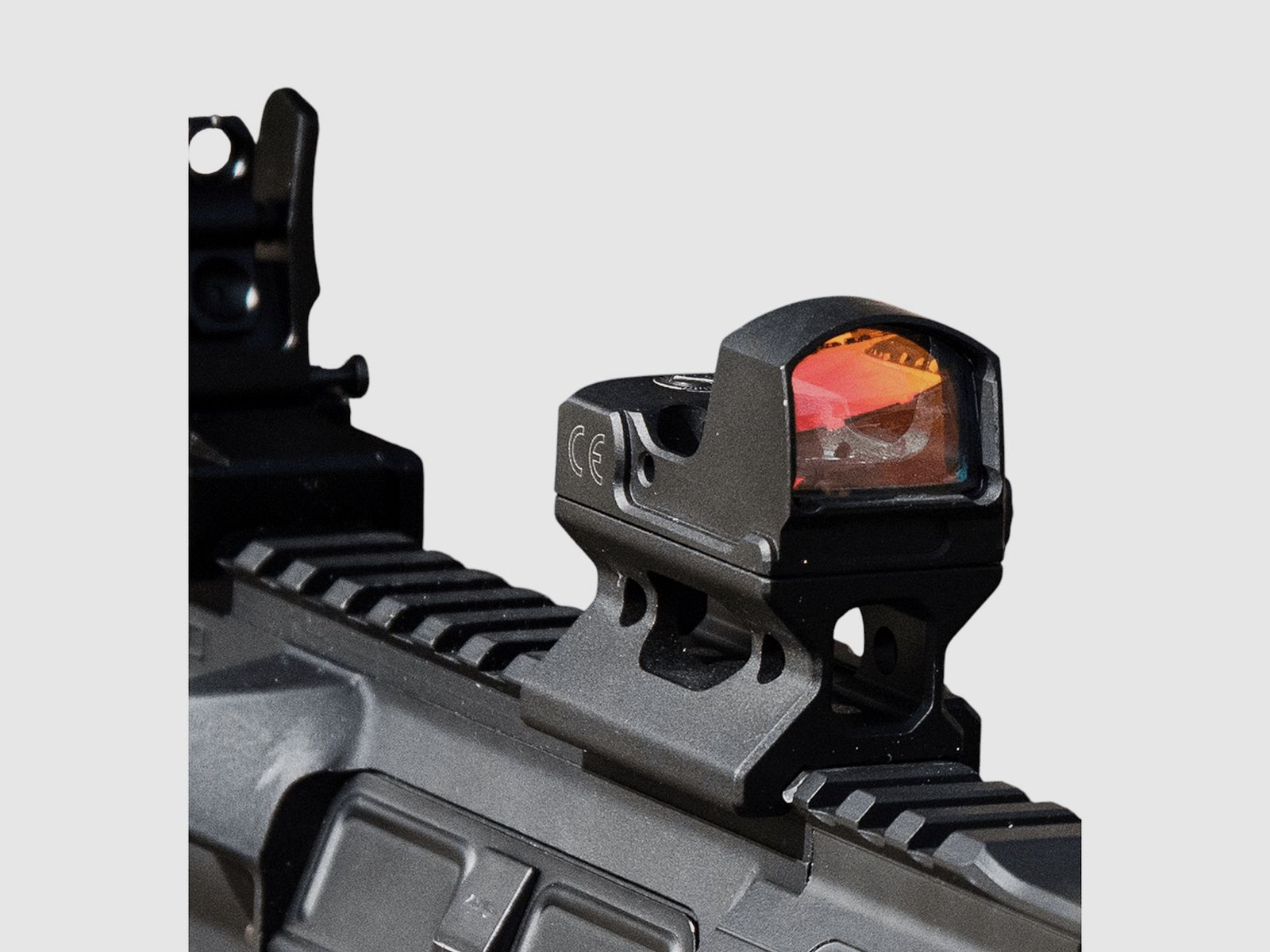

UTG · RDM-20AC · Absolute Co-witness Picatinny-Riser pour Docter-/Venom-/Noblex-Footprint Le UTG RDM-20AC est une fixation Picatinny compacte qui place les Micro-Dots compatibles à une hauteur de selle de 0,78″ / 19,8 mm. Selon l’attribution officielle du produit Leapers/UTG, l’interface supérieure est conçue pour le Docter-/Venom-/Noblex-Footprint – pas pour Aimpoint Micro ni pour RMR.

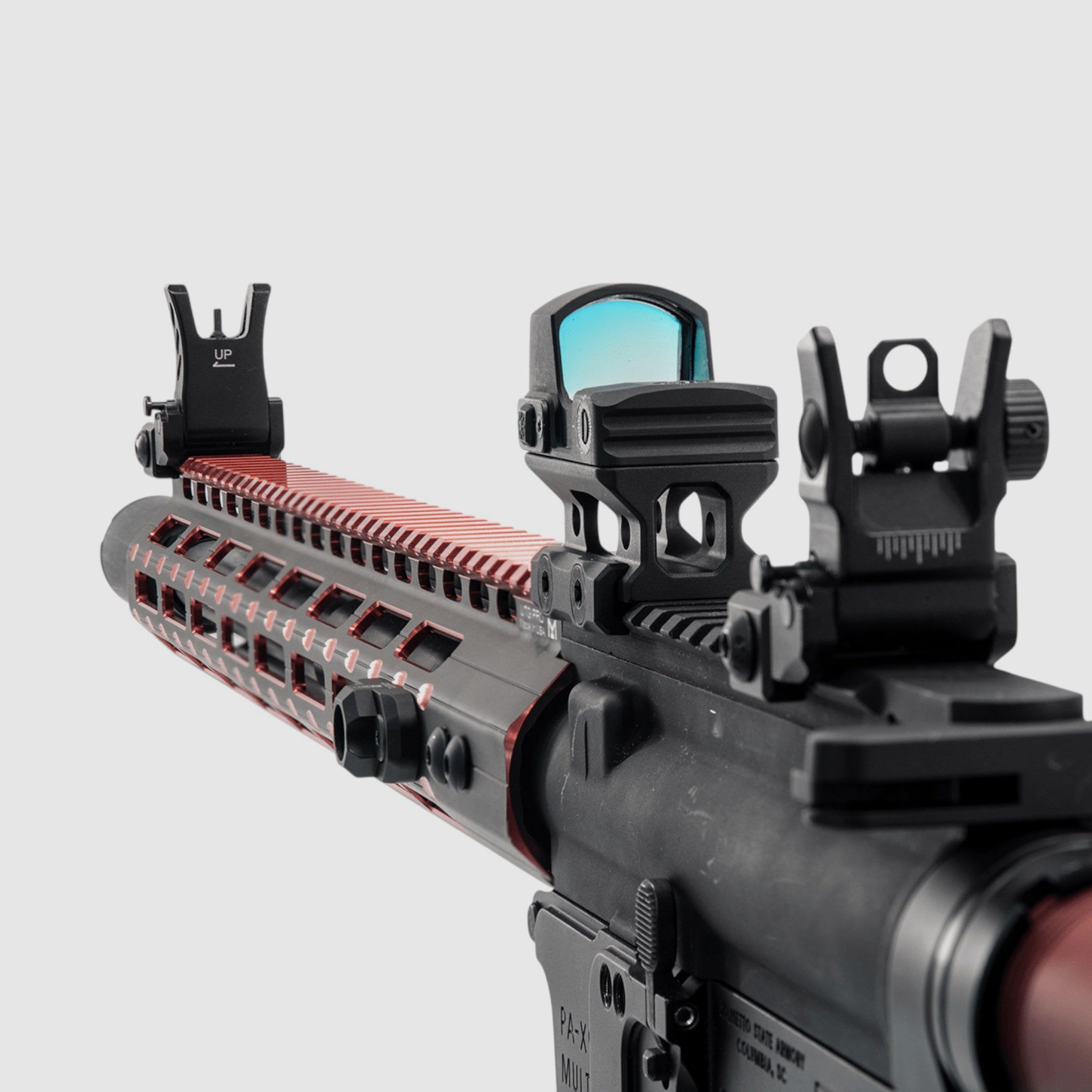

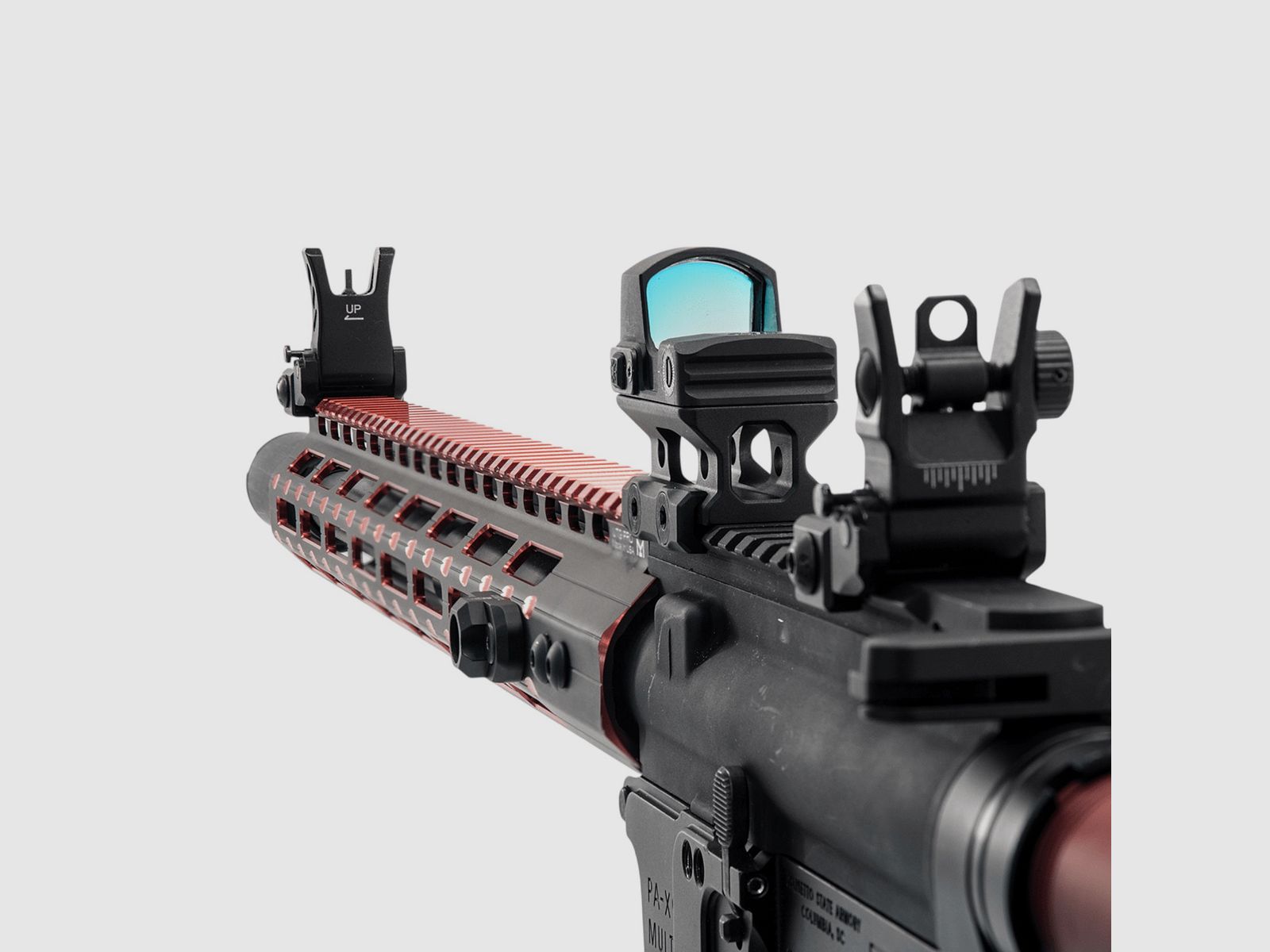

Sur une configuration AR15 standard, la fixation positionne les optiques UTG compatibles pour un Absolute Co-witness avec la visée mécanique. Cela ne s’applique que si la hauteur de visée restante correspond également à la norme correspondante.
La fixation convient-elle à ton setup ?
Convient bien si … ton point rouge possède le Docter-/Venom-/Noblex-Footprint, ton arme a un rail Picatinny et tu vises un Absolute Co-witness sur une configuration AR15 standard.
Convient plutôt pas si … tu veux monter un Aimpoint Micro, Trijicon RMR, RMSc ou un autre footprint. Des espacements de vis similaires ne remplacent pas l’interface correcte.
Points critiques d’achat
Footprint clair Le site du fabricant liste le RDM-20AC pour Docter/Venom/Noblex ainsi que les modèles UTG OP3 Micro compatibles. Les tags Aimpoint-Micro/RMR présents auparavant dans la boutique étaient techniquement incorrects et ont été corrigés.
Absolute Co-witness dépend du système La hauteur de selle de 19,8 mm…
La hauteur de selle est adaptée à la hauteur standard de visée AR15. Sur d’autres plateformes ou avec des visées spéciales, la ligne optique peut différer.

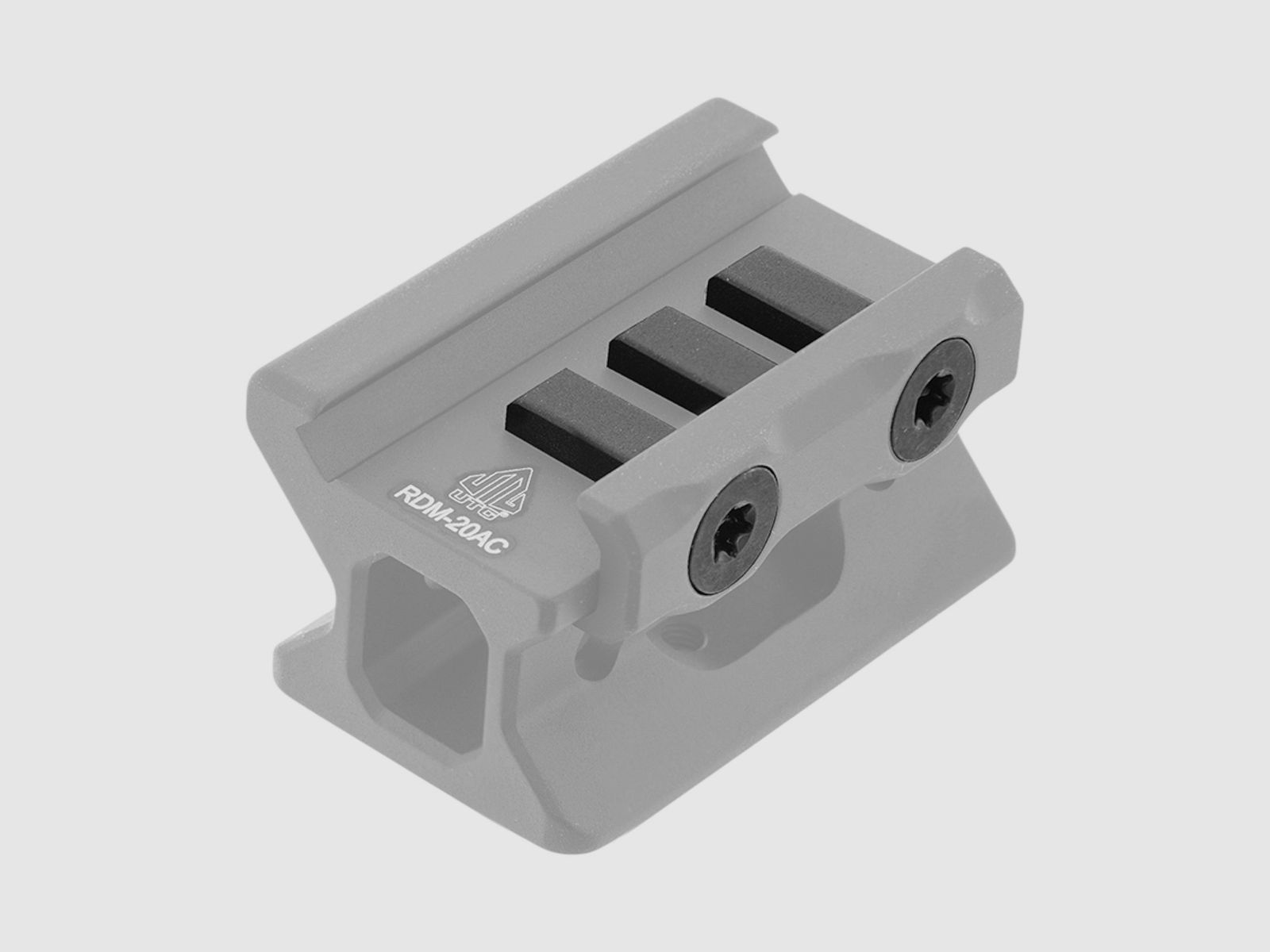

QD n’est pas le sujet ici. Le montage est vissé et utilise une fixation latérale Picatinny avec butées de recul. Si tu cherches un changement rapide sans outil, il te faut un autre type de montage.
Format compact La longueur Picatinny requise est de 46,7 mm. Avant l’achat, vérifie qu’il y a suffisamment de rail libre à la position souhaitée.
Limites, inconvénients et éviter les mauvais achats Le mauvais achat le plus fréquent vient d’un mauvais footprint. Le RDM-20AC n’est ni un Aimpoint Micro ni un RMR Riser. De plus, le co-witness ne doit pas être déduit uniquement du nom de la plateforme : rail, visée mécanique, corps de l’optique et axe optique réel doivent correspondre. Le montage ne garantit pas non plus un retour au point d’impact après démontage si l’ensemble n’a pas été validé pour cela.
Données techniques avec interprétation pratique

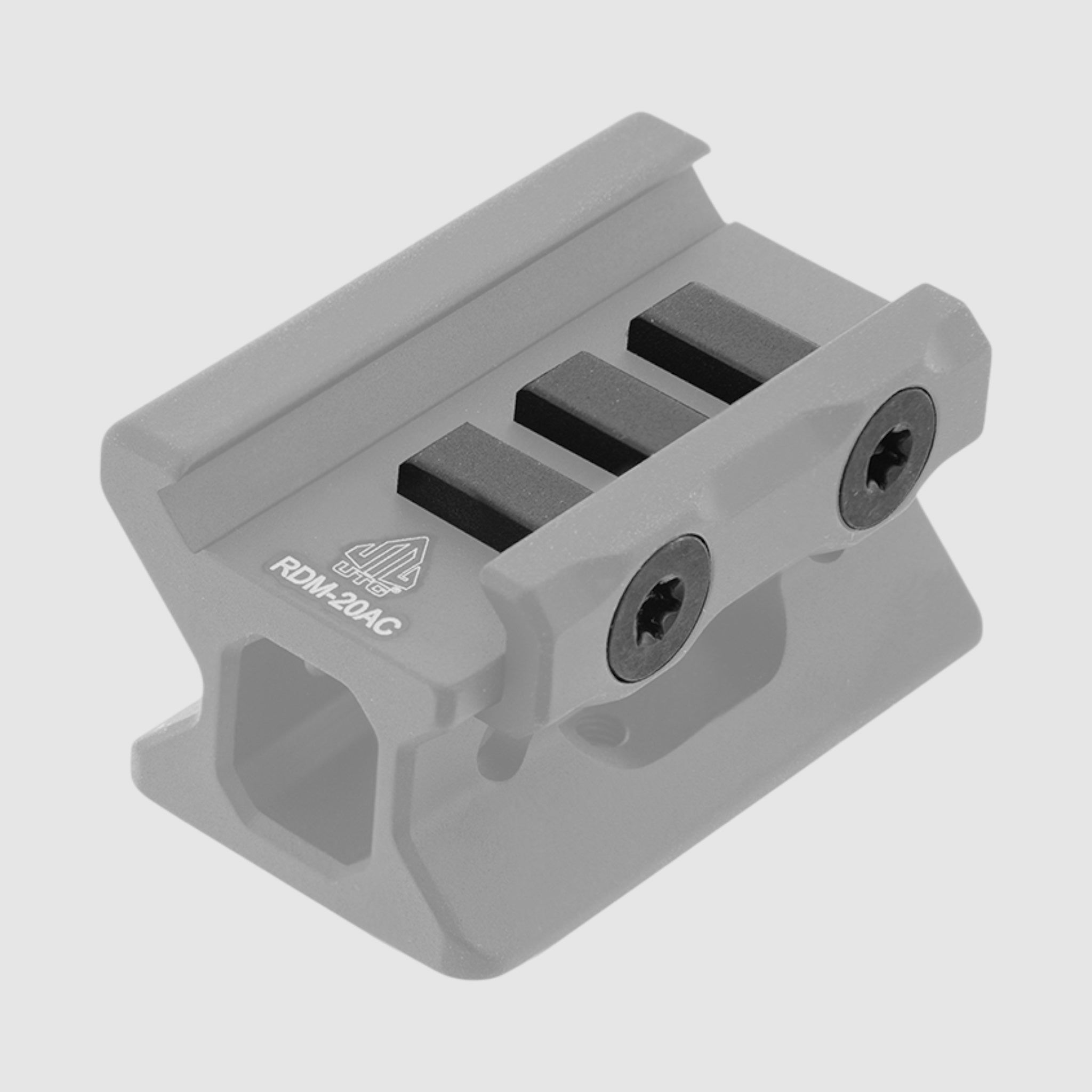

Identification fabricant RDM-20AC. Cette référence est attribuée sur le site officiel UTG/Leapers à la version Docter-Footprint.
Interface inférieure Picatinny. Zone de rail requise : 1,84″ / 46,7 mm.
Interface supérieure Docter/Venom/Noblex-Footprint ; compatible avec les versions UTG OP3 Micro mentionnées par le fabricant.
Hauteur de selle 0,78″ / 19,8 mm – importante pour l’axe optique et le co-witness absolu visé.

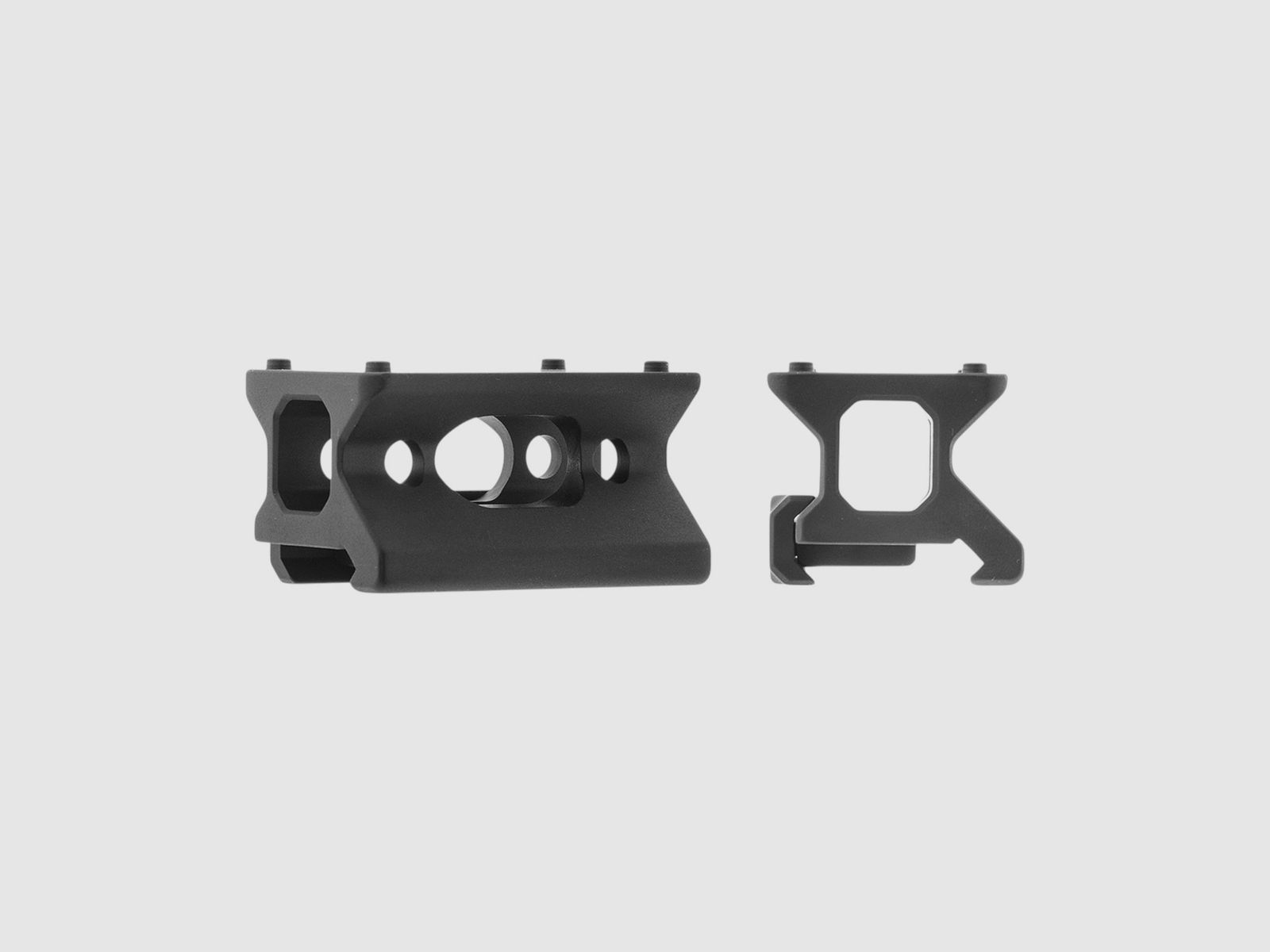

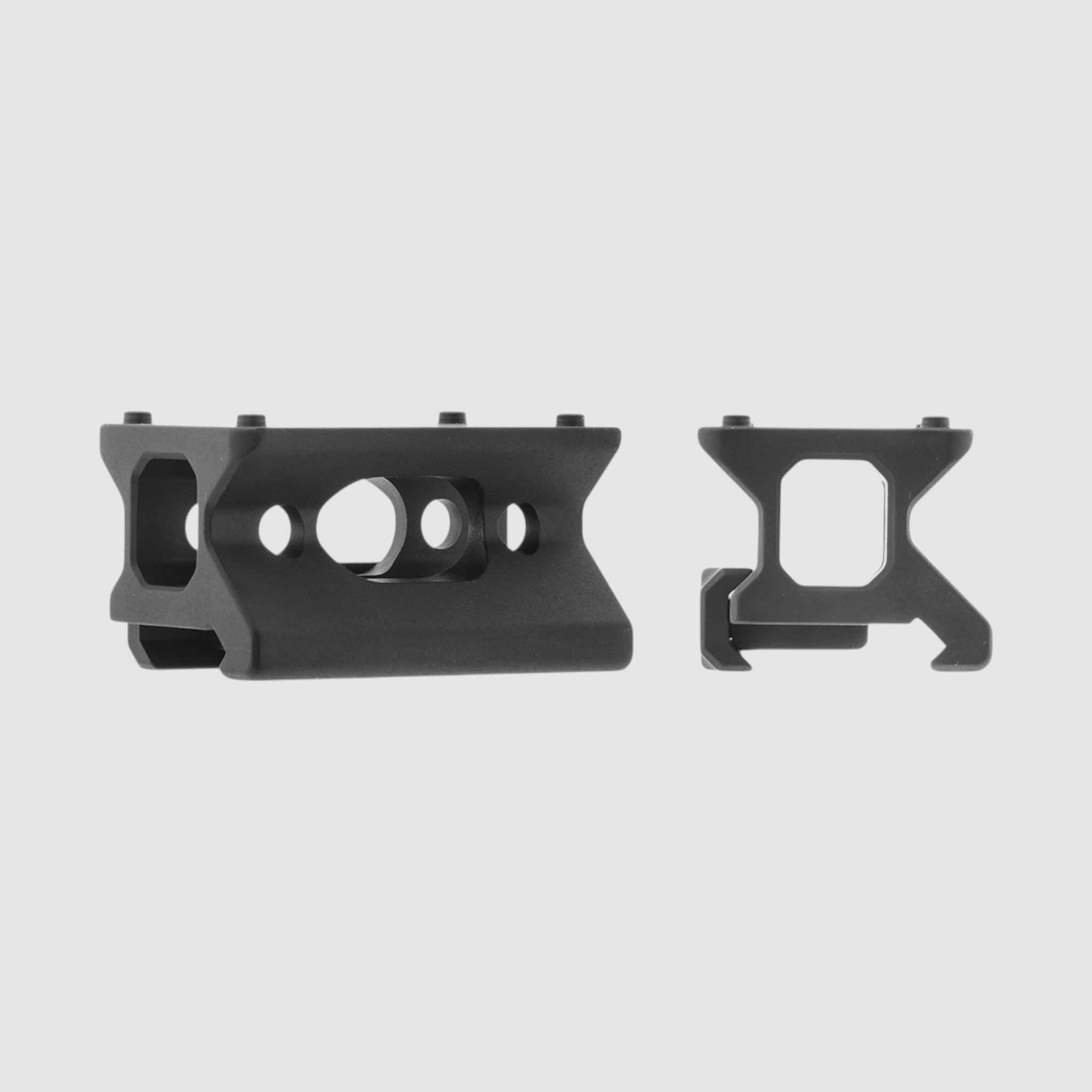

Dimensions Longueur de base 46,7 mm, hauteur totale 25,9 mm, largeur 29 mm selon le fabricant.
Poids & matériau 1,5 oz / env. 42,5 g ; aluminium 6061-T6 usiné CNC, anodisé noir mat.
Couple optique UTG indique 12–15 in-lb pour la vis T10 de l’optique. À appliquer uniquement si cette valeur correspond à ton optique.
Couple fixation latérale UTG indique 35 in-lb pour la plaque latérale T20. Visser proprement sans forcer.
Contenu de la livraison Selon le fabricant, le montage, les vis de fixation prévues ainsi que les outils T10 et T20 sont inclus. Pour le montage de l’optique, UTG souligne expressément les vis #6-48 fournies. Le red dot n’est pas inclus dans cet article.
Montage et utilisation sécurisée Monter uniquement sur une arme complètement déchargée. Positionner proprement la rainure Picatinny et les butées de recul, visser droit et utiliser les couples de serrage recommandés avec les outils adaptés. Avant de tirer, vérifier que l’optique et le riser sont bien fixés sans jeu. Après montage, l’optique doit être contrôlée et réglée à nouveau.
FAQ
Le montage est-il compatible avec Aimpoint Micro ? Non. Le RDM-20AC est conçu par UTG pour Docter/Venom/Noblex-Footprint.
Un Trijicon RMR convient-il ? Pas directement. Le RMR a un footprint différent et n’est pas listé compatible par le fabricant pour ce montage.

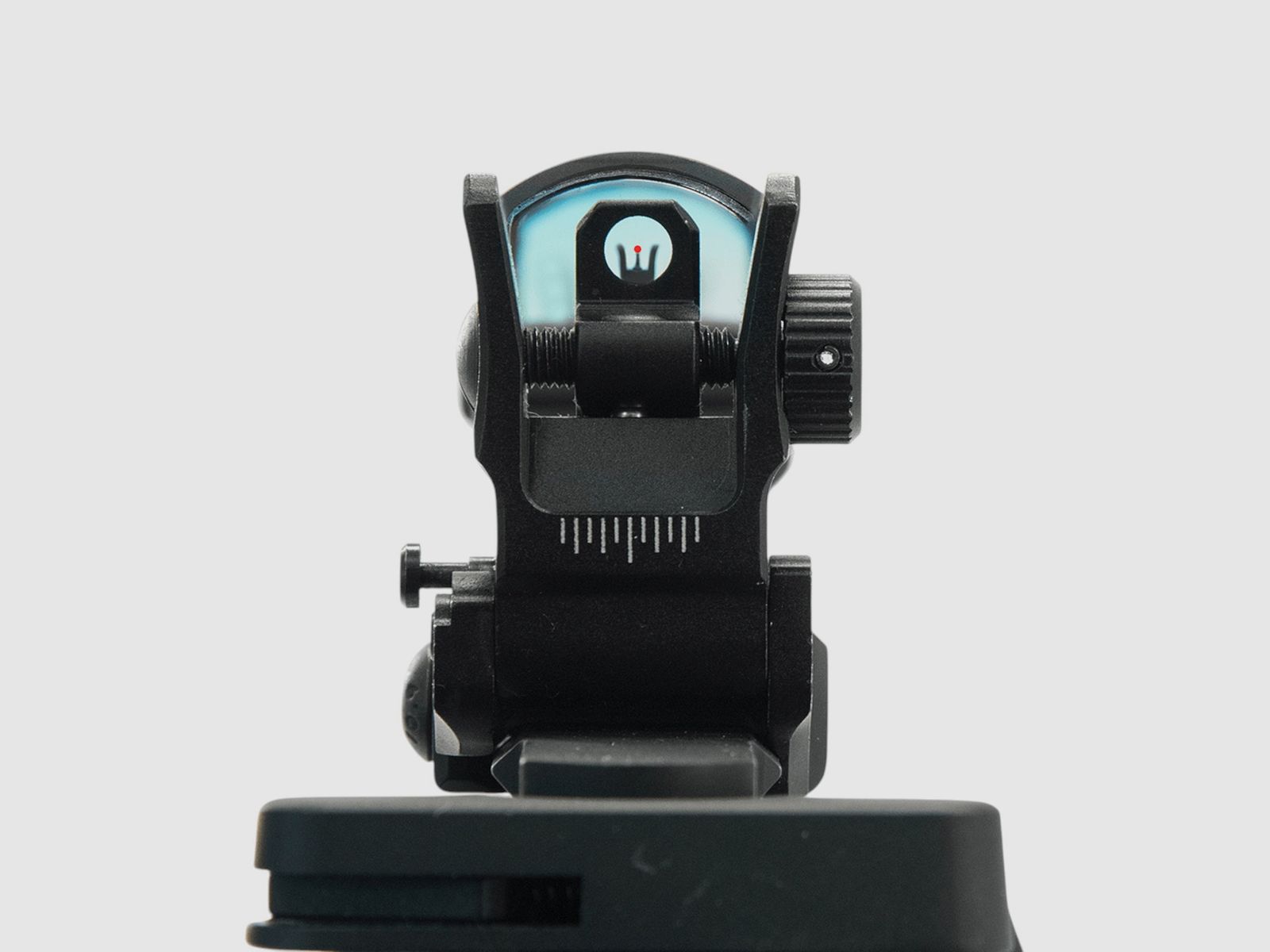

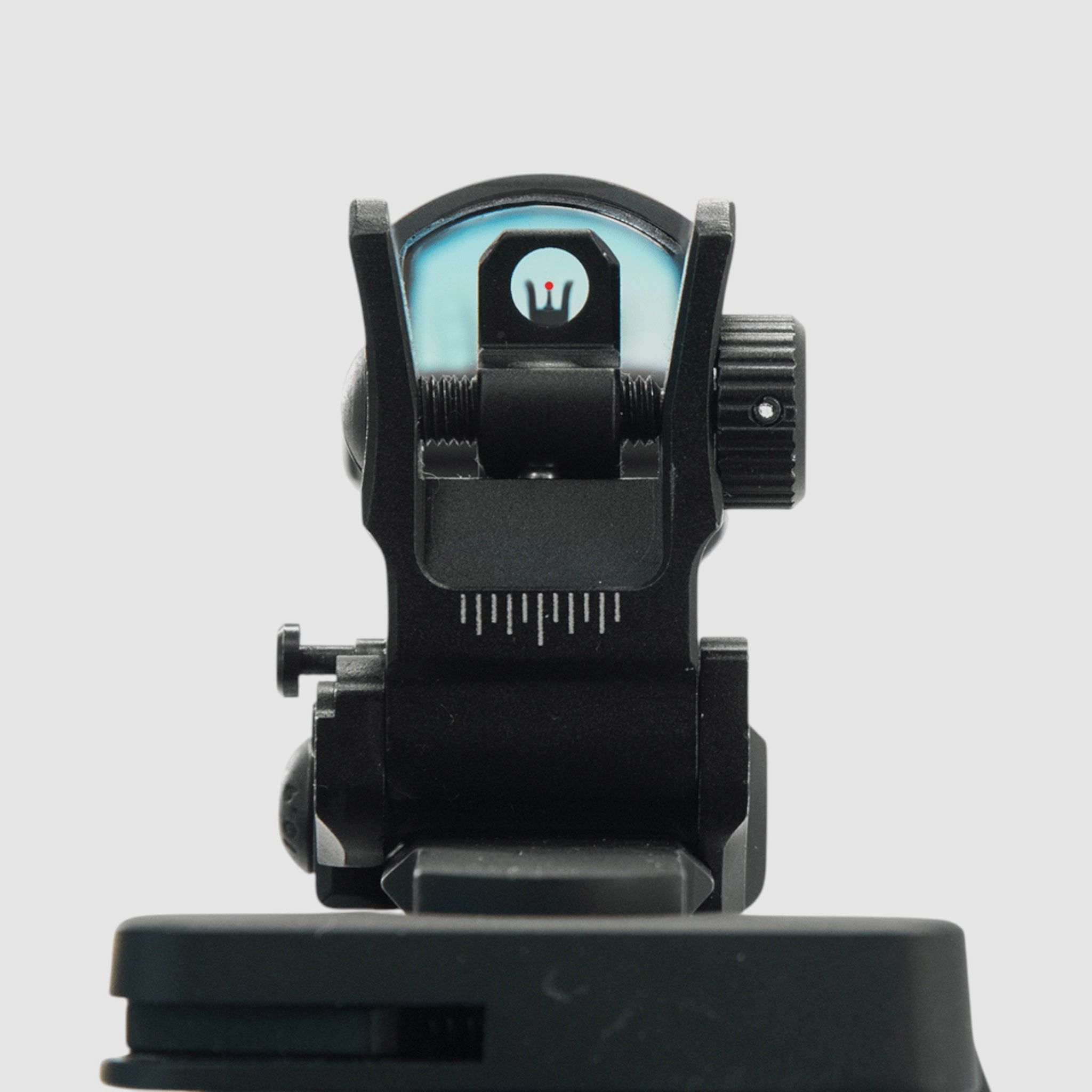

Que signifie Absolute Co-witness ? Avec un setup AR15 standard bien réglé, la visée mécanique et le red dot sont alignés à la même hauteur optique. Des hauteurs de visée ou de rail différentes peuvent modifier cela.
Quelle longueur de rail Picatinny est nécessaire ? UTG indique 1,84″ soit 46,7 mm de rail requis.
Un red dot est-il inclus ? Non. Le produit est le montage ; l’optique est à acheter séparément.
Classement Black Raptor Pour ce riser, le footprint détermine le bon ou mauvais choix. Docter/Venom/Noblex plus Picatinny et une ligne de visée adaptée à la hauteur de selle de 19,8 mm – alors le produit est bien classé. Les setups Aimpoint Micro ou RMR nécessitent un autre montage. (Afficher la description en langue originale)
.br-product-v3{--br-ink:#172019;--br-green:#18352a;--br-gold:#e8c66a;--br-soft:#f4f5f1;--br-line:#dfe4dc;color:var(--br-ink);font-size:16px;line-height:1.68;max-width:920px;margin:0 auto}
.br-product-v3 *{box-sizing:border-box}.br-product-v3 p{margin:.55rem 0 1rem}.br-product-v3 .br-hero-v3,.br-product-v3 .br-final{background:var(--br-green);border-radius:16px;padding:clamp(1.25rem,4vw,2.25rem);margin:1.1rem 0 1.5rem}.br-product-v3 .br-hero-v3 p,.br-product-v3 .br-hero-v3 strong,.br-product-v3 .br-hero-v3 span,.br-product-v3 .br-final p,.br-product-v3 .br-final strong,.br-product-v3 .br-final span{color:#fff!important;opacity:1!important}.br-product-v3 .br-eyebrow{display:block;color:var(--br-gold)!important;font-size:.78rem;font-weight:800;letter-spacing:.08em;text-transform:uppercase;margin-bottom:.55rem}.br-product-v3 .br-hero-title{display:block;color:#fff!important;font-size:clamp(1.45rem,4vw,2.1rem);line-height:1.18;font-weight:800;margin-bottom:.85rem}.br-product-v3 .br-section-title{display:block;font-size:1.25rem;line-height:1.25;font-weight:800;margin:1.8rem 0 .8rem;color:var(--br-ink)}.br-product-v3 .br-card-title{display:block;font-size:1.02rem;line-height:1.35;font-weight:800;margin:0 0 .35rem}.br-product-v3 .br-box{background:var(--br-soft);border:1px solid var(--br-line);border-left:4px solid #315e48;border-radius:12px;padding:1rem 1.1rem;margin:1rem 0}.br-product-v3 .br-grid{display:grid;grid-template-columns:repeat(2,minmax(0,1fr));gap:.8rem;margin:1rem 0}.br-product-v3 .br-card{border:1px solid var(--br-line);border-radius:12px;padding:1rem;background:#fff}.br-product-v3 a{color:#1b573a!important;opacity:1!important;text-decoration-thickness:1.5px;text-underline-offset:3px}.br-product-v3 .br-cta{display:inline-block;background:var(--br-gold);color:#13251d!important;font-weight:800;text-decoration:none;border-radius:8px;padding:.72rem 1rem;margin-top:.25rem}.br-product-v3 details{border:1px solid var(--br-line);border-radius:10px;padding:.8rem 1rem;margin:.65rem 0;background:#fff}.br-product-v3 summary{cursor:pointer;font-weight:800;color:var(--br-ink)}.br-product-v3 details p{margin:.7rem 0 .2rem}.br-product-v3 .br-final a{color:#fff!important}.br-product-v3 .br-final a.br-cta{color:#13251d!important}.br-product-v3 .br-note{font-size:.94rem}.br-product-v3.br-product-v3.br-product-v3 p a{color:#1b573a!important;opacity:1!important}
@media(max-width:640px){.br-product-v3{font-size:16px;line-height:1.62}.br-product-v3 .br-grid{grid-template-columns:1fr}.br-product-v3 .br-card,.br-product-v3 .br-box{padding:.9rem}.br-product-v3 .br-section-title{font-size:1.16rem;margin-top:1.55rem}}
UTG · RDM-20AC · Absolute Co-witness Picatinny-Riser für Docter-/Venom-/Noblex-Footprint Der UTG RDM-20AC ist eine kompakte Picatinny-Montage, die passende Micro-Dots auf eine 0,78″ / 19,8-mm-Sattelhöhe bringt. Laut offizieller Leapers-/UTG-Produktzuordnung ist die obere Schnittstelle für den Docter-/Venom-/Noblex-Footprint ausgelegt – nicht für Aimpoint Micro und nicht für RMR.
Auf einer Standard-AR15-Konfiguration positioniert die Montage kompatible UTG-Optiken für Absolute Co-witness mit der mechanischen Visierung. Das gilt nur, wenn die restliche Visierhöhe ebenfalls dem entsprechenden Standard entspricht.
Passt die Montage zu deinem Setup?
Passt gut, wenn … dein Rotpunkt den Docter-/Venom-/Noblex-Footprint besitzt, deine Waffe eine Picatinny-Schiene hat und du auf einem Standard-AR15-Setup Absolute Co-witness anstrebst.
Passt eher nicht, wenn … du Aimpoint Micro, Trijicon RMR, RMSc oder einen anderen Footprint montieren willst. Ähnliche Schraubenabstände sind kein Ersatz für die korrekte Schnittstelle.
Kaufkritische Punkte
Footprint eindeutig Die Herstellerseite führt RDM-20AC für Docter/Venom/Noblex sowie kompatible UTG OP3 Micro-Modelle. Die zuvor im Shop vorhandenen Aimpoint-Micro-/RMR-Tags waren fachlich falsch und wurden korrigiert.
Absolute Co-witness ist systemabhängig Die 19,8-mm-Sattelhöhe ist auf Standard-AR15-Visierhöhe abgestimmt. Auf anderen Plattformen oder mit Sondervisierungen kann die optische Linie abweichen.
QD ist hier nicht das Thema Die Montage wird verschraubt und nutzt eine seitliche Picatinny-Klemmung mit Rückstoßanschlägen. Wer werkzeuglosen Schnellwechsel sucht, braucht eine andere Bauart.
Kompakte Bauform Die benötigte Picatinny-Länge beträgt 46,7 mm. Vor dem Kauf prüfen, ob auf der gewünschten Railposition genügend freie Schiene vorhanden ist.
Grenzen, Nachteile und Fehlkaufvermeidung Der häufigste Fehlkauf entsteht hier durch den falschen Footprint. RDM-20AC ist kein Aimpoint-Micro- und kein RMR-Riser. Zusätzlich sollte Co-witness nicht allein aus der Plattformbezeichnung abgeleitet werden: Schiene, mechanische Visierung, Optikgehäuse und tatsächliche optische Achse müssen zusammenpassen. Die Montage garantiert außerdem keine Treffpunktwiederkehr nach Demontage, wenn das gesamte Setup dafür nicht validiert wurde.
Technische Daten mit Praxisdeutung
Herstellerkennung RDM-20AC. Diese Kennung ist auf der offiziellen UTG-/Leapers-Seite der Docter-Footprint-Ausführung zugeordnet.
Untere Schnittstelle Picatinny. Benötigter Rail-Bereich: 1,84″ / 46,7 mm.
Obere Schnittstelle Docter/Venom/Noblex-Footprint; kompatibel mit den vom Hersteller genannten UTG OP3 Micro-Ausführungen.
Sattelhöhe 0,78″ / 19,8 mm – relevant für die optische Achse und das angestrebte Absolute Co-witness.
Abmessungen Basislänge 46,7 mm, Gesamtbauhöhe 25,9 mm, Breite 29 mm laut Hersteller.
Gewicht & Material 1,5 oz / ca. 42,5 g; CNC-gefertigtes 6061-T6-Aluminium, mattschwarz anodisiert.
Anzug Optik UTG nennt 12–15 in-lb für die T10-Optikschraube. Nur anwenden, wenn diese Vorgabe zu deiner konkreten Optik passt.
Anzug Seitenklemmung UTG nennt 35 in-lb für die T20-Seitenplatte. Gewinde sauber ansetzen und nicht überziehen.
Lieferumfang Laut Hersteller gehören die Montage, die vorgesehenen Befestigungsschrauben sowie T10- und T20-Werkzeuge zum Set. Für die Optikmontage weist UTG ausdrücklich auf die mitgelieferten #6-48-Schrauben hin. Ein Rotpunktvisier selbst ist nicht Bestandteil dieses Artikels.
Montage und sichere Anwendung Nur an vollständig entladener Waffe montieren. Picatinny-Nut und Rückstoßanschläge sauber setzen, Schrauben gerade ansetzen und die vom Hersteller vorgegebenen Drehmomente nur mit geeignetem Werkzeug verwenden. Vor dem Schießen prüfen, ob Optik und Riser spielfrei sitzen. Nach Montage muss die Optik neu kontrolliert beziehungsweise eingeschossen werden.
FAQ Ist die Montage für Aimpoint Micro geeignet? Nein. RDM-20AC ist laut UTG für Docter/Venom/Noblex-Footprint ausgelegt. Passt ein Trijicon RMR? Nicht direkt. RMR ist ein anderer Footprint und wird vom Hersteller für diese Montage nicht als kompatibel geführt. Was bedeutet Absolute Co-witness? Bei einem passend abgestimmten Standard-AR15-Setup liegen mechanische Visierung und Rotpunkt optisch auf derselben Höhe. Abweichende Visier- oder Railhöhen können das verändern. Wie viel Picatinny-Platz wird benötigt? UTG nennt 1,84″ beziehungsweise 46,7 mm benötigte Rail-Länge. Ist ein Rotpunkt im Lieferumfang? Nein. Das Produkt ist die Montage; die Optik wird separat benötigt.
Black Raptor Einordnung Bei diesem Riser entscheidet der Footprint über richtig oder falsch. Docter/Venom/Noblex plus Picatinny und eine zur 19,8-mm-Sattelhöhe passende Visierlinie – dann ist das Produkt sauber einzuordnen. Aimpoint-Micro- oder RMR-Setups brauchen eine andere Montage.
.br-product-v3 *{box-sizing:border-box}.br-product-v3 p{margin:.55rem 0 1rem}.br-product-v3 .br-hero-v3,.br-product-v3 .br-final{background:var(--br-green);border-radius:16px;padding:clamp(1.25rem,4vw,2.25rem);margin:1.1rem 0 1.5rem}.br-product-v3 .br-hero-v3 p,.br-product-v3 .br-hero-v3 strong,.br-product-v3 .br-hero-v3 span,.br-product-v3 .br-final p,.br-product-v3 .br-final strong,.br-product-v3 .br-final span{color:#fff!important;opacity:1!important}.br-product-v3 .br-eyebrow{display:block;color:var(--br-gold)!important;font-size:.78rem;font-weight:800;letter-spacing:.08em;text-transform:uppercase;margin-bottom:.55rem}.br-product-v3 .br-hero-title{display:block;color:#fff!important;font-size:clamp(1.45rem,4vw,2.1rem);line-height:1.18;font-weight:800;margin-bottom:.85rem}.br-product-v3 .br-section-title{display:block;font-size:1.25rem;line-height:1.25;font-weight:800;margin:1.8rem 0 .8rem;color:var(--br-ink)}.br-product-v3 .br-card-title{display:block;font-size:1.02rem;line-height:1.35;font-weight:800;margin:0 0 .35rem}.br-product-v3 .br-box{background:var(--br-soft);border:1px solid var(--br-line);border-left:4px solid #315e48;border-radius:12px;padding:1rem 1.1rem;margin:1rem 0}.br-product-v3 .br-grid{display:grid;grid-template-columns:repeat(2,minmax(0,1fr));gap:.8rem;margin:1rem 0}.br-product-v3 .br-card{border:1px solid var(--br-line);border-radius:12px;padding:1rem;background:#fff}.br-product-v3 a{color:#1b573a!important;opacity:1!important;text-decoration-thickness:1.5px;text-underline-offset:3px}.br-product-v3 .br-cta{display:inline-block;background:var(--br-gold);color:#13251d!important;font-weight:800;text-decoration:none;border-radius:8px;padding:.72rem 1rem;margin-top:.25rem}.br-product-v3 details{border:1px solid var(--br-line);border-radius:10px;padding:.8rem 1rem;margin:.65rem 0;background:#fff}.br-product-v3 summary{cursor:pointer;font-weight:800;color:var(--br-ink)}.br-product-v3 details p{margin:.7rem 0 .2rem}.br-product-v3 .br-final a{color:#fff!important}.br-product-v3 .br-final a.br-cta{color:#13251d!important}.br-product-v3 .br-note{font-size:.94rem}.br-product-v3.br-product-v3.br-product-v3 p a{color:#1b573a!important;opacity:1!important}
@media(max-width:640px){.br-product-v3{font-size:16px;line-height:1.62}.br-product-v3 .br-grid{grid-template-columns:1fr}.br-product-v3 .br-card,.br-product-v3 .br-box{padding:.9rem}.br-product-v3 .br-section-title{font-size:1.16rem;margin-top:1.55rem}}
UTG · RDM-20AC · Absolute Co-witness Picatinny-Riser für Docter-/Venom-/Noblex-Footprint Der UTG RDM-20AC ist eine kompakte Picatinny-Montage, die passende Micro-Dots auf eine 0,78″ / 19,8-mm-Sattelhöhe bringt. Laut offizieller Leapers-/UTG-Produktzuordnung ist die obere Schnittstelle für den Docter-/Venom-/Noblex-Footprint ausgelegt – nicht für Aimpoint Micro und nicht für RMR.
Auf einer Standard-AR15-Konfiguration positioniert die Montage kompatible UTG-Optiken für Absolute Co-witness mit der mechanischen Visierung. Das gilt nur, wenn die restliche Visierhöhe ebenfalls dem entsprechenden Standard entspricht.
Passt die Montage zu deinem Setup?
Passt gut, wenn … dein Rotpunkt den Docter-/Venom-/Noblex-Footprint besitzt, deine Waffe eine Picatinny-Schiene hat und du auf einem Standard-AR15-Setup Absolute Co-witness anstrebst.
Passt eher nicht, wenn … du Aimpoint Micro, Trijicon RMR, RMSc oder einen anderen Footprint montieren willst. Ähnliche Schraubenabstände sind kein Ersatz für die korrekte Schnittstelle.
Kaufkritische Punkte
Footprint eindeutig Die Herstellerseite führt RDM-20AC für Docter/Venom/Noblex sowie kompatible UTG OP3 Micro-Modelle. Die zuvor im Shop vorhandenen Aimpoint-Micro-/RMR-Tags waren fachlich falsch und wurden korrigiert.
Absolute Co-witness ist systemabhängig Die 19,8-mm-Sattelhöhe ist auf Standard-AR15-Visierhöhe abgestimmt. Auf anderen Plattformen oder mit Sondervisierungen kann die optische Linie abweichen.
QD ist hier nicht das Thema Die Montage wird verschraubt und nutzt eine seitliche Picatinny-Klemmung mit Rückstoßanschlägen. Wer werkzeuglosen Schnellwechsel sucht, braucht eine andere Bauart.
Kompakte Bauform Die benötigte Picatinny-Länge beträgt 46,7 mm. Vor dem Kauf prüfen, ob auf der gewünschten Railposition genügend freie Schiene vorhanden ist.
Grenzen, Nachteile und Fehlkaufvermeidung Der häufigste Fehlkauf entsteht hier durch den falschen Footprint. RDM-20AC ist kein Aimpoint-Micro- und kein RMR-Riser. Zusätzlich sollte Co-witness nicht allein aus der Plattformbezeichnung abgeleitet werden: Schiene, mechanische Visierung, Optikgehäuse und tatsächliche optische Achse müssen zusammenpassen. Die Montage garantiert außerdem keine Treffpunktwiederkehr nach Demontage, wenn das gesamte Setup dafür nicht validiert wurde.
Technische Daten mit Praxisdeutung
Herstellerkennung RDM-20AC. Diese Kennung ist auf der offiziellen UTG-/Leapers-Seite der Docter-Footprint-Ausführung zugeordnet.
Untere Schnittstelle Picatinny. Benötigter Rail-Bereich: 1,84″ / 46,7 mm.
Obere Schnittstelle Docter/Venom/Noblex-Footprint; kompatibel mit den vom Hersteller genannten UTG OP3 Micro-Ausführungen.
Sattelhöhe 0,78″ / 19,8 mm – relevant für die optische Achse und das angestrebte Absolute Co-witness.
Abmessungen Basislänge 46,7 mm, Gesamtbauhöhe 25,9 mm, Breite 29 mm laut Hersteller.
Gewicht & Material 1,5 oz / ca. 42,5 g; CNC-gefertigtes 6061-T6-Aluminium, mattschwarz anodisiert.
Anzug Optik UTG nennt 12–15 in-lb für die T10-Optikschraube. Nur anwenden, wenn diese Vorgabe zu deiner konkreten Optik passt.
Anzug Seitenklemmung UTG nennt 35 in-lb für die T20-Seitenplatte. Gewinde sauber ansetzen und nicht überziehen.
Lieferumfang Laut Hersteller gehören die Montage, die vorgesehenen Befestigungsschrauben sowie T10- und T20-Werkzeuge zum Set. Für die Optikmontage weist UTG ausdrücklich auf die mitgelieferten #6-48-Schrauben hin. Ein Rotpunktvisier selbst ist nicht Bestandteil dieses Artikels.
Montage und sichere Anwendung Nur an vollständig entladener Waffe montieren. Picatinny-Nut und Rückstoßanschläge sauber setzen, Schrauben gerade ansetzen und die vom Hersteller vorgegebenen Drehmomente nur mit geeignetem Werkzeug verwenden. Vor dem Schießen prüfen, ob Optik und Riser spielfrei sitzen. Nach Montage muss die Optik neu kontrolliert beziehungsweise eingeschossen werden.
FAQ Ist die Montage für Aimpoint Micro geeignet? Nein. RDM-20AC ist laut UTG für Docter/Venom/Noblex-Footprint ausgelegt. Passt ein Trijicon RMR? Nicht direkt. RMR ist ein anderer Footprint und wird vom Hersteller für diese Montage nicht als kompatibel geführt. Was bedeutet Absolute Co-witness? Bei einem passend abgestimmten Standard-AR15-Setup liegen mechanische Visierung und Rotpunkt optisch auf derselben Höhe. Abweichende Visier- oder Railhöhen können das verändern. Wie viel Picatinny-Platz wird benötigt? UTG nennt 1,84″ beziehungsweise 46,7 mm benötigte Rail-Länge. Ist ein Rotpunkt im Lieferumfang? Nein. Das Produkt ist die Montage; die Optik wird separat benötigt.
Black Raptor Einordnung Bei diesem Riser entscheidet der Footprint über richtig oder falsch. Docter/Venom/Noblex plus Picatinny und eine zur 19,8-mm-Sattelhöhe passende Visierlinie – dann ist das Produkt sauber einzuordnen. Aimpoint-Micro- oder RMR-Setups brauchen eine andere Montage.
