Beschreibung

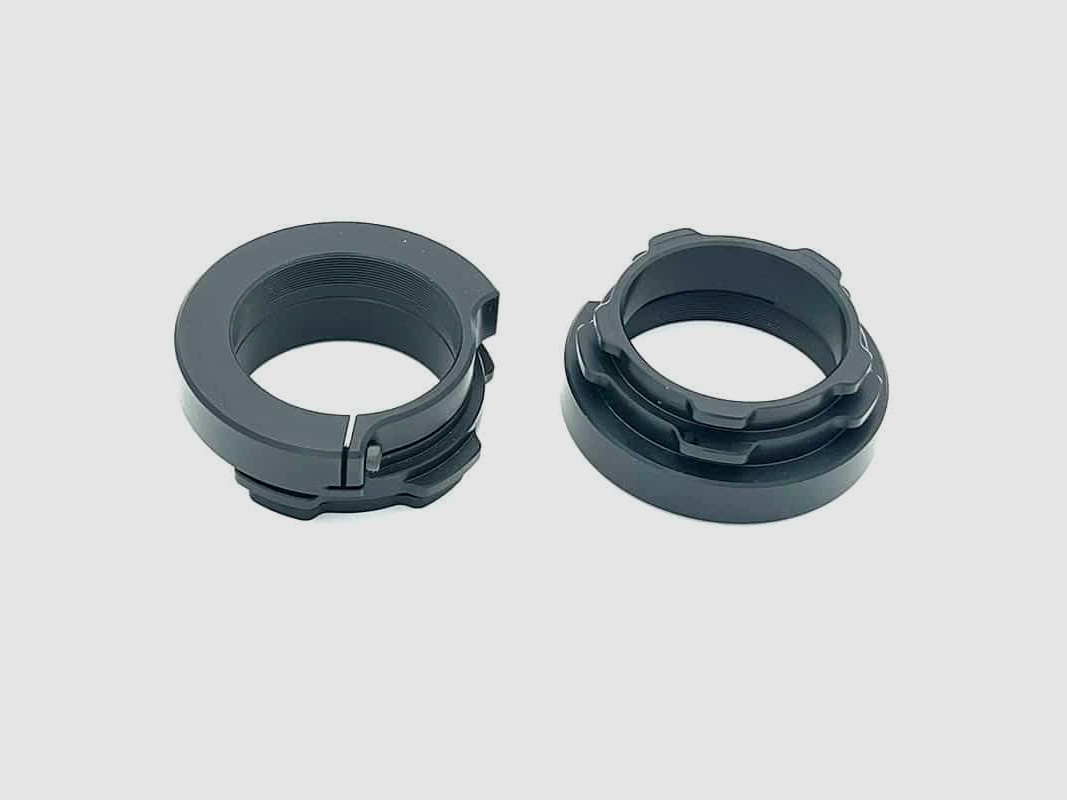

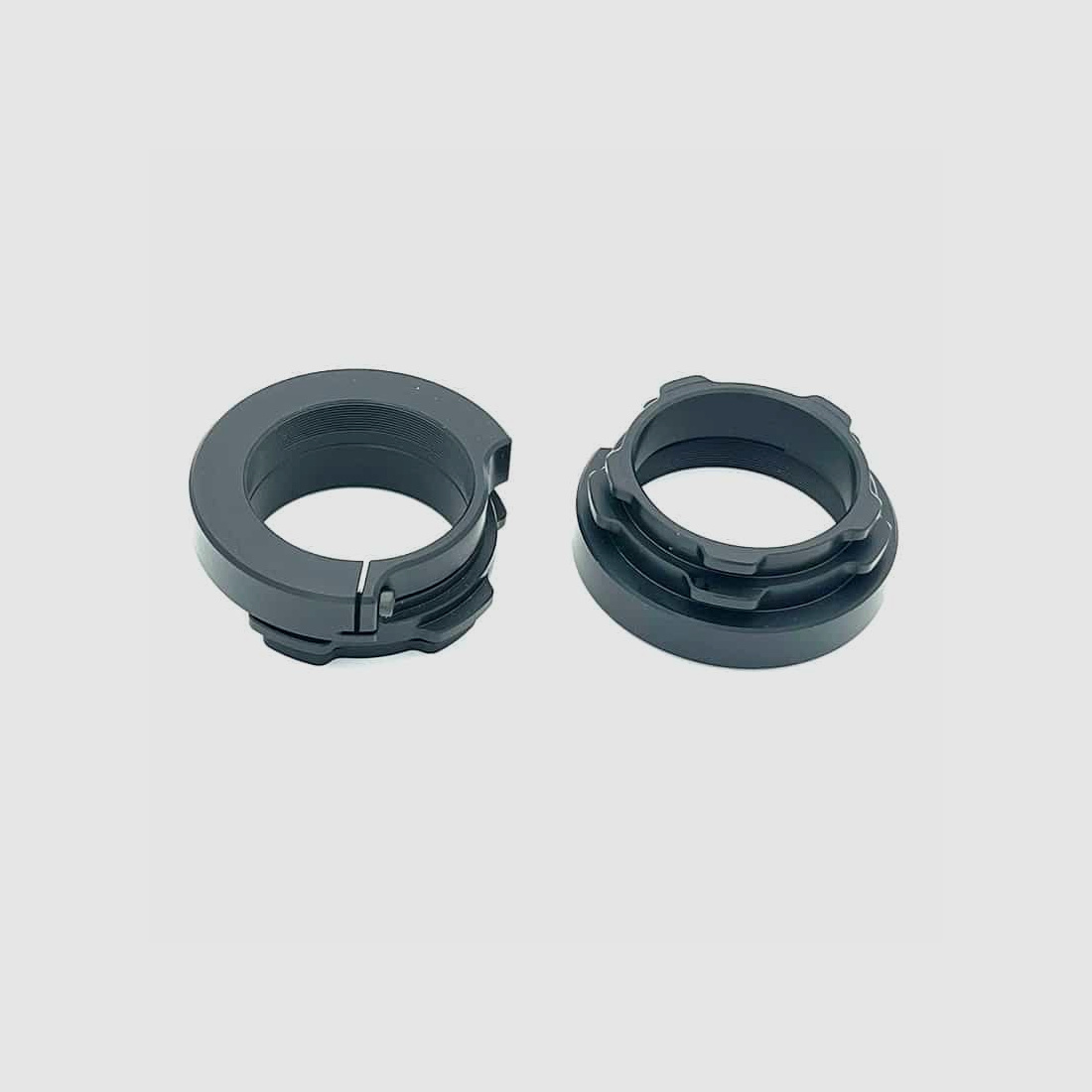

Präzise Jagen Multiadapter Duo-Verbinder
Montaż dla urządzeń do nocnego widzenia i termowizyjnych
Do montażu potrzebna jest dodatkowo tuleja zaciskowa, którą można znaleźć tutaj.
Duo-Verbinder, jak sama nazwa wskazuje, jest połączeniem tulei zaciskowej z kamerą termowizyjną lub urządzeniem do nocnego widzenia.
W poniższych filmach wyjaśniono instrukcję montażu, która jest również dołączona w formie pisemnej.
Porównanie długości z adapterami Smartclip i Rusan wykazało, że całkowicie zamontowany adapter Präzise Jagen (w tym multiadapter + wkład Hikmicro) wystaje tylko o 0,8 mm dalej, co jest praktycznie do zaniedbania.
Aby zapewnić optymalną ochronę przed kurzem i wilgocią, można zamówić dodatkowo osłonę przeciwkurzową.
Dla pierwszej serii urządzeń Hikmicro konieczne jest zamówienie pierścienia adaptera Hikmicro.
W przypadku urządzeń Hikmicro z serii 2.0 potrzebny jest tylko Duo-Verbinder M52 x 0,75.
Dla urządzeń Pulsar Forward F455 i Pulsar Forward FN455 dodatkowo potrzebny jest konwerter Smartclip PF4 Forward w połączeniu z Duo-Verbinder M52 x 0,75 od Präzise Jagen.
Złącze M35 x 1,0 Screen Positioning umożliwia dokładne ustawienie ekranu w stosunku do ZF i jest 100% powtarzalne, jest kompatybilne z modelami Pulsar Krypton i Krypton 2 oraz Proton.
Dostępne rozmiary Duo-Verbinder:
M33,5 x 0,75
(Dopasowane do modeli Viper Nitehog, Guide i JSA night-lux modele TA425, TA 435, TA 450)
M35 x 1,0
(Dopasowane do wszystkich modeli Krypton i Pulsar Proton)
M35 x 1,0 Screen Positioning
(Dopasowane do wszystkich modeli Krypton i Pulsar Proton)
M43 x 0,75
(Dopasowane do Liemke Luchs 1)
M46 x 0,75
(Dopasowane do Nitehog Caiman TIR M5)
M49 x 0,75
(Dopasowane do Dedal D400 DNS / Dedal DN55 XT / Alpha Photonics Lynx 1×53 / Dipol 1000 TFA / Dipol TFA1200 / Dipol TFA 2.0 / Dipol TFA 2.8 / Dipol DN-33 / Dipol DN-34 / Dipol DN-37 / Dipol DN-55 XT / JSA night-lux TV MAU V3 + Dipol TFA 1200)
M52 x 0,75
(Dopasowane do wszystkich Hikmicro Thunder 2.0 / 3.0, Infiray Mate MAH50, MAH50R, MAL38 i MAL25, InfiRay Xeye CL 42 / InfiRay Xeye CML 25 / InfiRay Xeye CH 50 V2 / CH50W / Hikmicro TH35C, TE19C, TQ50C, TH25 (tutaj dodatkowo potrzebny jest pierścień adaptera Hikmicro) / Dedal 540 / Dedal 541 / Dedal 542 / Dedal 546 / Dedal 552 / JSA night-lux NV Zwerg XL Ultra / Leica Colonox Sight / Jahnke DJ8 / Liemke Merlin 25 / Liemke Merlin 42 (2020) / Pulsar Forward F455 / Pulsar Forward FN455, Pulsar Forward FN455S (tutaj dodatkowo potrzebny jest konwerter Smartclip PF4 Forward) / ThermTec Hunt 335 / ThermTec Hunt 650.
Pard FT32
(Dopasowane do Pard FT32 / Pard FT32 LRF)
Dane techniczne:
Warunki gwarancji
Materiał: Aluminium
Kolor: czarny anodowany
Waga: około 90 g
Zakres dostawy:
Präzise Jagen Multiadapter Duo-Verbinder (rozmiar z wyboru)
Instrukcja
Opcjonalne akcesoria:
Präzise Jagen zatyczka do tulei zaciskowej
Präzise Jagen zatyczka przeciwkurzowa do Duo-Verbinder
Präzise Jagen pierścień adaptera dla Hikmicro
Smartclip PF4 Converter Forward
(Pokaż opis w oryginalnym języku)
Beschreibung
Präzise Jagen Multiadapter Duo-Verbinder
Montage für Nachtsicht & Wärmebildgeräte
Für die Montage wird zusätzlich eine Klemmhülse benötigt, diese finden Sie hier.
Der Duoverbinder, wie der Name schon verrät, ist die Verbindung von Klemmhülse zur Wärmebildkamera bzw. Nachtsichtgerät.
In den nachfolgenden Videos wird die Montageanleitung erklärt, diese ist auch in Form einer Anleitung schriftlich beigelegt.
Der Längenvergleich zu Smartclip– bzw. Rusan-Adapter ergab, das der komplett montierte Präzise Jagen Adapter (inkl. Multiadapter + Hikmicro-Einsatz) nur 0,8 mm weiter herausragt, was also praktisch zu vernachlässigen ist.
Für den optimalen Schutz gegen Staub und Feuchtigkeit können Sie den Staubschutz dazu mitbestellen.
Für die erste Baureihe Hikmicro Vorsatzgeräte muss der Hikmicro Adapterring mitbestellt werden.
Bei den Hikmicro Vorsatzgeräten der Baureihe 2.0 benötigen Sie nur den M52 x 0,75 Duo-Verbinder.
Für die Pulsar Forward F455 und Pulsar Forward FN455 Vorsatzgeräte wird zusätzlich der Smartclip PF4 Converter Forward in Kombination mit dem Präzise Jagen Duo-Verbinder M52 x 0,75 benötigt.
Der M35 x 1,0 Screen Positioning Verbinder ermöglicht eine exakte Bildschirmausrichtung zum ZF und ist 100 % wiederholgenau, er ist kompatibel zu den Pulsar Krypton und Krypton 2 sowie Proton-Modellen.
Erhältliche Größen Duo-Verbinder:
M33,5 x 0,75
(Passend für Viper Nitehog Modelle, Guide und JSA night-lux Modelle TA425, TA 435, TA 450)
M35 x 1,0
(Passend für alle Krypton-Modelle und Pulsar Proton)
M35 x 1,0 Screen Positioning
(Passend für alle Krypton-Modelle und Pulsar Proton)
M43 x 0,75
(Passend für Liemke Luchs 1)
M46 x 0,75
(Passend für Nitehog Caiman TIR M5)
M49 x 0,75
(Passend für Dedal D400 DNS / Dedal DN55 XT / Alpha Photonics Lynx 1×53 / Dipol 1000 TFA / Dipol TFA1200 / Dipol TFA 2.0 / Dipol TFA 2.8 / Dipol DN-33 / Dipol DN-34 / Dipol DN-37 / Dipol DN-55 XT / JSA night-lux TV MAU V3 + Dipol TFA 1200)
M52 x 0,75
(Passend für alle Hikmicro Thunder 2.0 / 3.0, Infiray Mate MAH50, MAH50R, MAL38 und MAL25, InfiRay Xeye CL 42 / InfiRay Xeye CML 25 / InfiRay Xeye CH 50 V2 / CH50W / Hikmicro TH35C, TE19C, TQ50C, TH25 (hier wird zusätzlich der Hikmicro Adapterring benötigt) / Dedal 540 / Dedal 541 / Dedal 542 / Dedal 546 / Dedal 552 / JSA night-lux NV Zwerg XL Ultra / Leica Colonox Sight / Jahnke DJ8 / Liemke Merlin 25 / Liemke Merlin 42 (2020) / Nocpix Mate Lite L38 / Nocpix Mate H38R / Nocpix Mate H50R / Nocpix Mate Ultra S60R / Pulsar Forward F455 / Pulsar Forward FN455, Pulsar Forward FN455S (hier wird zusätzlich der Smartclip PF4 Converter Forward benötigt) / ThermTec Hunt 335 / ThermTec Hunt 650.
Pard FT32
(Passend für Pard FT32 / Pard FT32 LRF)
Technische Daten:
Garantiebestimmungen
Material: Aluminium
Farbe: schwarz eloxiert
Gewicht: ca. 90 g
Lieferumfang:
Präzise Jagen Multiadapter Duo-Verbinder (Größe aus der Auswahl)
Anleitung
Optionales Zubehör:
Präzise Jagen Verschlusskappe für Klemmhülse
Präzise Jagen Staubschutzstöpsel für Duo-Verbinder
Präzise Jagen Adapterring für Hikmicro
Smartclip PF4 Converter Forward
