Stahl-Shimset (SHS)

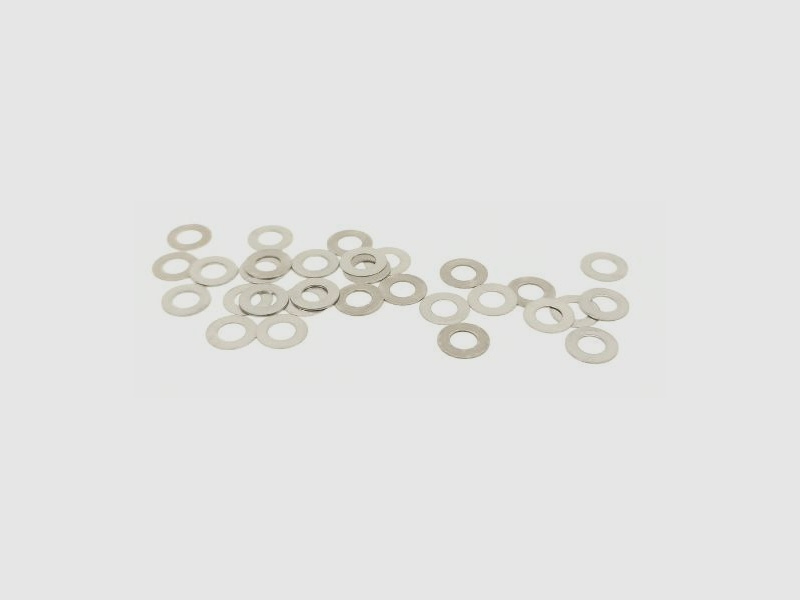

SHS Stahl-Shimmset:



Shimms werden verwendet, damit die Zahnräder in einer Gearbox sauber laufen können und nicht aufeinander oder auf der Gearboxshell schleifen.



Die Shimms haben eine Höhe von



~ 0.1mm

~ 0.15mm

~ 0.2mm



...davon jeweils ca. 10 Stück. Wir haben festgestellt, dass die Füllmenge von 27-35 Stück schwankt.











Kurzanleitung:



- Gearboxshell reinigen und entfetten.



- Das mittlere Gear einsetzen und so lange Shimms auf die untere Zahnradachse geben, bis dieses absolut glatt läuft. Es sollte noch eine Weile nachdrehen und keine Schleifgeräusche machen.



- Die beiden anderen Gears mit den Shimms so ausrichten, dass möglichst wenige Shimms unten liegen, aber unbedingt immer ein Spalt zwischen den Gears besteht. Die Gears sollen nur mit den Zähnen ineinandergreifen und sich sonst nicht berühren.



- Die obere Gearboxshell auflegen, zwei bis drei Schrauben anziehen und überprüfen ob Zahnräder noch viel Spielraum haben.



- Obere Hälfte wieder abnehmen und Shimms oben auf die Gears legen bis der Spielraum so gering wie möglich ist, aber die Zahnräder nicht geklemmt werden. Dabei mehrfach die obere Hälfte zur Überprüfung auflegen.



- Nach dem Zusammenbau das Motorspiel mit der Motorstellschraube neu einstellen.



Wie immer: Bitte bauen Sie Ersatzteile nur ein, wenn Ihnen die Gesetzeslage bewusst und das notwendige Fachwissen gegeben ist.
