Montaż ZCO 6 mil wysokość 38 mm wersja przedłużona FDE montaż wspornikowy ZCO
460 €
Do nabycia bez pozwolenia (od 18 lat)
72479 Straßberg, Niemcy
0
ID: 10917944
Zakup spoza UE: Broń przechodzi przez importera w twoim kraju, a sprzedawca zajmuje się eksportem.
Tak przebiega zakup z Europy
Bezpieczne zakupy z Gunfinder
Nasze weryfikowanie tożsamości sprzedawców wspierane przez AI czyni Gunfinder najbezpieczniejszym marketplace'em online.
Dowiedz się więcej
Szczegóły
- Język oryginalny
- Niemiecki
- Kategoria
- Stan
- Nowe
- Lokalizacja
- 🇩🇪 72479 Straßberg, Niemcy
- Dostępność
- dostępny
Aktualność
Ta oferta pochodzi z synchronizacji danych, podczas której informacje o ofercie zostały przesłane do nas ze sklepu, sprzedawcy lub zewnętrznego marketplace'u. Pamiętaj, że ze względu na możliwe opóźnienia w przesyłaniu danych mogą wystąpić tymczasowe różnice w cenach.
- Źródło
- Black Raptor
- Ostatnia aktualizacja
- około 22 godziny temu
Opis
Uwaga:
Przedmiot znajduje się za granicą. Pamiętaj, że warunki dostawy, czas wysyłki i/lub procedura zakupu mogą się różnić.
ZCO Cantilever · 36 mm · H38 · 6 MIL · FDE · fest
63,5 mm Vorversatz und zusätzliche 6 MIL – für rechnerisch geplante Distanzsysteme.
Die ZCO 400-0522 verbindet die feste FDE-Cantilever-Geometrie mit 38 mm Achshöhe und 6 MIL beziehungsweise rund 20,6 MOA Vorneigung. Der vordere Ring steht laut ZCO etwa 2,50 Zoll beziehungsweise 63,5 mm weiter vorn; so bleibt die gesamte Picatinny-Klemmung auf einer gemeinsamen Receiver-Rail, obwohl die Optik weiter nach vorn positioniert wird.
Vorversatz und Winkel lösen zwei verschiedene Aufgaben. Die Cantilever-Form korrigiert die horizontale Position, die 6 MIL verschieben den nutzbaren internen Höhenweg. Beide müssen zum konkreten Aufbau passen.
≈63,5 mm vorderer Ring versetzt
36 / 38 mm Rohr / Achshöhe
6 MIL ≈20,6 MOA Vorneigung
Fest verschraubte Picatinny-Klemmung
Kaufen, wenn …
36-mm-ZCO, H38 und der Cantilever-Vorversatz geometrisch passen und die vollständige Winkelrechnung zusätzliche 6 MIL für die Zieldistanz sinnvoll nutzbar macht.
Nicht kaufen, wenn …
deine Rail bereits stark geneigt ist, die kurze Nullung an die untere mechanische Grenze geraten würde, kein Vorversatz nötig ist oder du regelmäßig werkzeuglos wechseln willst.
Unsere Einordnung: zwei Achsen, zwei Entscheidungen
Die Cantilever-Geometrie verschiebt den vorderen Ring etwa 63,5 mm nach vorn. Das schafft Positionierraum auf kurzen Small- oder Large-Frame-AR-Receivern, ohne die Klemmzone auf den Handschutz zu verlagern. Die 6-MIL-Neigung wirkt dagegen vertikal und stellt dem Turm mehr Aufwärtsweg für große Distanzen zur Verfügung.
Die richtige Montage muss beide Probleme gleichzeitig lösen. Wer Vorversatz braucht, aber bereits genug Höhenreserve besitzt, wählt die 0-MIL-Schwester. Wer 6 MIL braucht, aber keinen Vorversatz, ist mit einer Blockmontage geometrisch sauberer aufgestellt.
Die Kaufentscheidung in einem Satz
Wähle 400-0522, wenn du feste FDE-Cantilever-Geometrie für den Augenabstand brauchst und Rail, Nullentfernung, Ballistik sowie realer Turmweg zusätzliche 6 MIL eindeutig rechtfertigen.
Der Winkelcheck: 6 MIL sind rund 20,6 MOA
Vorhandene Railneigung und Montagewinkel werden in derselben Einheit addiert. Eine 20-MOA-Rail plus 6 MIL ergibt rund 40,6 MOA Gesamtneigung. Das kann wertvolle Höhenreserve schaffen, darf die gewünschte kurze Nullung aber nicht an die untere Verstellgrenze drücken.
Railwinkel bestimmen.
Benötigte Höhenkorrektur bis zur maximalen realen Distanz berechnen.
Nach aktueller Nullung den verbleibenden Aufwärtsweg messen.
6 MIL addieren und die Erreichbarkeit der kurzen Nullung mit Reserve prüfen.
Temperatur, Munition und spätere Systemänderungen als Sicherheitsmarge berücksichtigen.
Ausbilder-Tipp: Gesamtweg ist nicht Restweg
Der beworbene Turm-Gesamtbereich verteilt sich um die mechanische Mitte. Entscheidend ist der nach Rail, Montage und Nullung tatsächlich verbleibende Weg.
Feste Klemmung: weniger Bedien-Schnittstellen, klarer Aufbau
Die 400-0522 wird verschraubt auf der Picatinny-Rail befestigt. Das reduziert bewegliche Bedienelemente und passt zu Systemen, deren Optik dauerhaft montiert bleibt. Der Vorversatz löst ausschließlich die Positionierung; er ersetzt keine stabile, maßhaltige Receiver-Rail.
Die aktuelle ZCO-Anleitung nennt für M5-Schrauben einer festen Railklemmung maximal 4 Nm beziehungsweise 35 in-lbs. Bei dieser älteren Cantilever-Artikelnummer hat jedoch die mitgelieferte, generationsspezifische Anleitung Vorrang. Für die Ringkappen nennt ZCO maximal 2,2 Nm beziehungsweise 20 in-lbs.
Keine Brückenmontage
Die gesamte feste Klemmzone gehört auf eine gemeinsame tragende Rail. Die Auskragung verschiebt den Ring nach vorn; sie ist nicht dafür gedacht, Receiver und Handschutz mechanisch miteinander zu verspannen.
38 mm Achshöhe und 36-mm-Rohr
Die 38 mm werden von Rail-Oberkante bis zur optischen Achse gemessen. Das unterstützt eine moderne, eher hohe Visierlinie, ersetzt aber keinen Freigang- und Anschlagtest. Objektivaußendurchmesser, Flip-Cover, Handschutz, Laufkontur, Wangenauflage und eventuelle Vorsatztechnik entscheiden gemeinsam.
Die Ringe sind ausschließlich für 36 mm vorgesehen. 30- oder 34-mm-Optiken werden nicht mit Einlagen „passend gemacht“. Die Identität 400-0522 trennt diese feste FDE-Ausführung mit 6 MIL zuverlässig von 0-MIL-, schwarzen und QT-Varianten.
Montageworkflow für die feste Cantilever-Montage
Waffe vollständig entladen; Receiver-Rail, Klemmstücke, Ringe und Schrauben auf Verschmutzung, Grat und Beschädigung prüfen.
Montage ohne Optik vollständig auf einer gemeinsamen Rail platzieren und leicht nach vorn gegen die Rückstoßfläche setzen.
Prüfen, ob der Vorversatz den benötigten Positionierraum schafft, ohne dass Basis oder Klemmung den Handschutz überbrücken.
ZCO locker einlegen, auf maximale Vergrößerung stellen und den Augenabstand in realen Anschlägen festlegen.
Nur gerade, freigegebene Rohrabschnitte klemmen; Turmsattel, Objektivkonus und Übergangsradien freihalten.

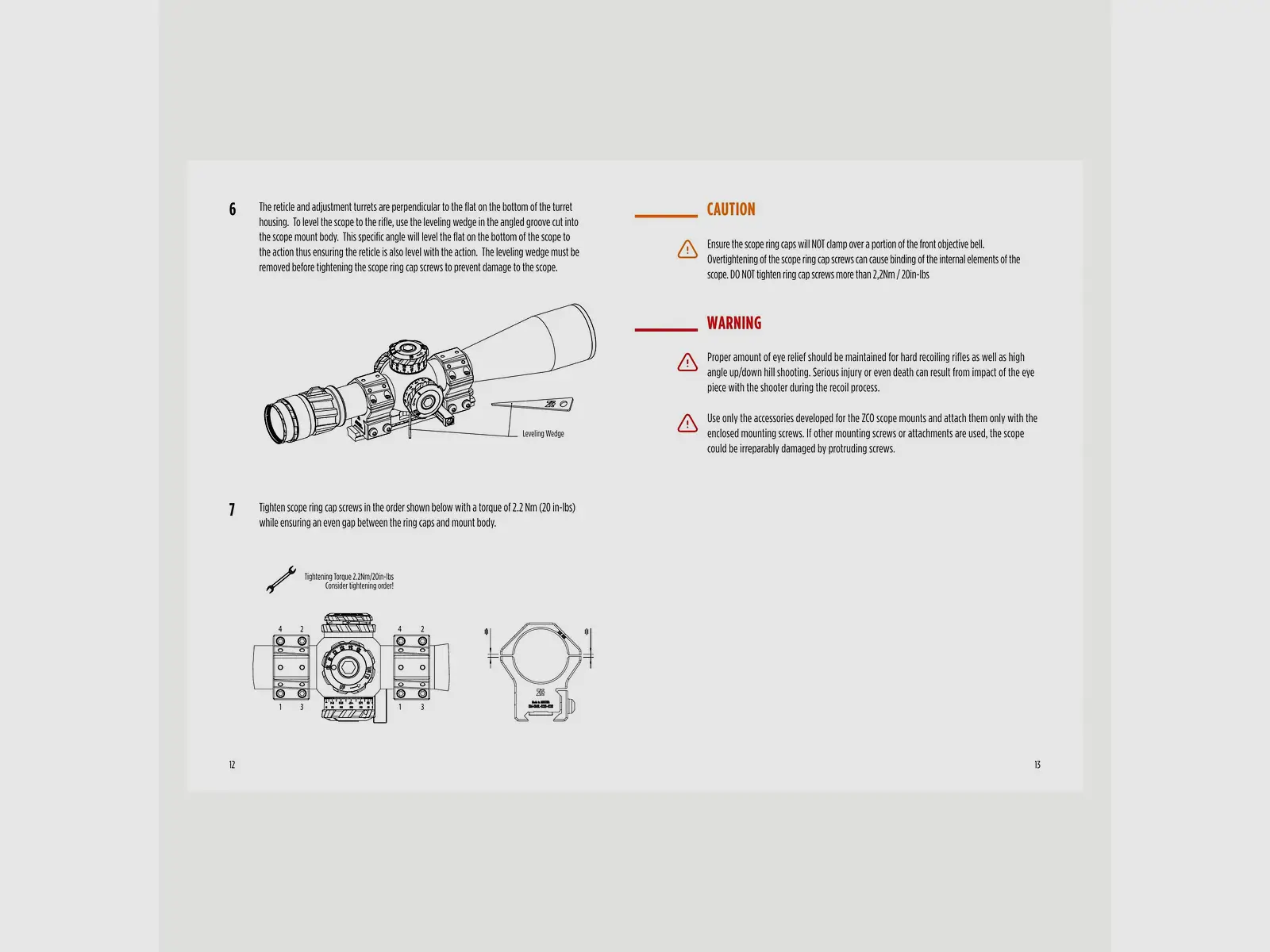

Absehen nivellieren, Montagekeil vor dem endgültigen Festziehen entfernen und Ringkappen in Herstellerreihenfolge bis maximal 2,2 Nm anziehen.
Railklemmung ausschließlich nach der mitgelieferten Anleitung anziehen; Funktions-, Freigang- und Nullkontrolle durchführen.
Ausbilder-Tipp: Position zuerst, Drehmoment zuletzt
Augenabstand, Wangenauflage, Verschlussweg und Turmbedienung in liegendem, sitzendem und stehendem Anschlag prüfen. Erst wenn die Geometrie stimmt, werden die Schraubengruppen final angezogen.
Block oder Cantilever?
Cantilever 400-0522
Richtig, wenn Receiver-Länge oder Augenabstand den Vorversatz erzwingen: ca. 63,5 mm, 0 MIL, fest, FDE.
Block Gen2 400-0687
Direkter, wenn genügend Rail-Länge vorhanden ist: feste FDE-Blockmontage mit 0 MIL vergleichen .
Zubehör ohne Hebelarm-Falle
Die Cantilever-Montage bietet am vorderen Ring Anschlusspunkte für ZCO-Zubehör. Zusätzliche Geräte verändern Masse, Schwerpunkt und Hebelarm. Ein kurzer FDE-Picatinny-Aufsatz ist für kompakte Zielhilfen die erste Prüfung; der lange FDE-Aufsatz schafft mehr Fläche, erhöht aber Moment und Kollisionsrisiko. Nur ZCO-freigegebene Schrauben verwenden, damit nichts in den Rohrbereich hineinragt.
Variantenvergleich
400-0522 · diese Ausführung
Cantilever, 6 MIL, H38, fest, FDE: Vorversatz plus rechnerisch benötigte Höhenreserve.
400-0521 · 0 MIL FDE
Gleiche feste FDE-Geometrie ohne Zusatzneigung .
400-0520 · Schwarz 6 MIL
Technisch parallele schwarze Ausführung .
400-0640 · QT FDE 6 MIL
Werkzeuglos lösbare FDE-Cantilever für geplante Wechsel.
400-0688 · Block FDE 6 MIL
Direkte feste Block-Mount , wenn kein Vorversatz nötig ist.
Slimline
Niedrigere Achslage; Freigang und Schaftgeometrie vollständig neu prüfen.
Technische Daten
Artikelnummer
ZCO4000522 / 400-0522
Bestellcode
CM-6MIL-D36-H38-FDE
Typ
Feste Cantilever-Montage
Mittelrohr
36 mm
Vorderer Ring
ca. 2,50 Zoll / 63,5 mm nach vorn versetzt
Bauhöhe
38 mm / 1,50 Zoll bis optische Achse
Vorneigung
6 MIL / rund 20,6 MOA
Waffenschnittstelle
Picatinny, verschraubt
Farbe
FDE
Material
EN AW-7075 Aluminium
Gewicht laut Reimer-Datenblatt
320 g Montage; 330 g mit Libelle
Aktuelle ZCO-Familienangabe
283 g Montage; 294 g mit Ausstattungsmerkmalen – mögliche Revisionsdifferenz, bei Gewichtskritik vor Bestellung bestätigen
Integriert
Klappbare, links/rechts montierbare beziehungsweise abnehmbare Libelle
Herstellung
CNC-gefertigt von ZCO
Lieferumfang
Sicher belegt ist die ZCO Cantilever-Montage 400-0522 in FDE mit 6 MIL, 38 mm Achshöhe, 36-mm-Ringen und fester Picatinny-Klemmung. Die Cantilever-Familie besitzt eine klappbare, umsetzbare Libelle. Zielfernrohr, Waffe und optionale Picatinny-Aufsätze sind nicht enthalten, sofern das konkrete Angebot sie nicht ausdrücklich nennt.
FAQ
Was lösen Cantilever und 6 MIL jeweils? Cantilever verschiebt die Ringposition nach vorn; 6 MIL verändern den vertikalen Winkel und damit den nutzbaren Höhenweg. Wie viel sind 6 MIL in MOA? Rund 20,6 MOA. Sind 6 MIL automatisch besser für Long Range? Nein. Railwinkel, Nullentfernung, Ballistik und realer Restverstellweg müssen zusammenpassen. Kann zu viel Neigung problematisch sein? Ja. Die kurze Nullung kann an die untere mechanische Grenze geraten. Passt ein 34-mm-Zielfernrohr? Nein, die Ringe sind für 36 mm ausgelegt. Ist 38 mm die Ringunterkante? Nein, es ist die Achshöhe von der Picatinny-Oberkante bis zur Rohrmitte. Warum gibt es zwei Gewichtsangaben? Das Reimer-Datenblatt der Artikelserie nennt 320/330 g, der aktuelle ZCO-Familienkatalog 283/294 g. Bei gewichtskritischen Aufbauten die Revision vor Bestellung bestätigen. Kann die Libelle die Seite wechseln? Ja, sie kann links oder rechts montiert beziehungsweise entfernt werden. Welches Drehmoment gilt für Ringkappen? ZCO nennt maximal 2,2 Nm beziehungsweise 20 in-lbs und eine definierte Schraubenfolge. Darf die Basis Receiver und Handschutz überbrücken? Nein. Die komplette Klemmzone gehört auf eine gemeinsame, stabile Rail-Basis. Ist diese Ausführung werkzeuglos lösbar? Nein. 400-0522 ist fest verschraubt; für geplante Wechsel dient die QT-Schwester 400-0640. Wie erkenne ich die exakte Variante? An ZCO4000522 beziehungsweise 400-0522 sowie Cantilever, 6 MIL, H38, fest und FDE.
