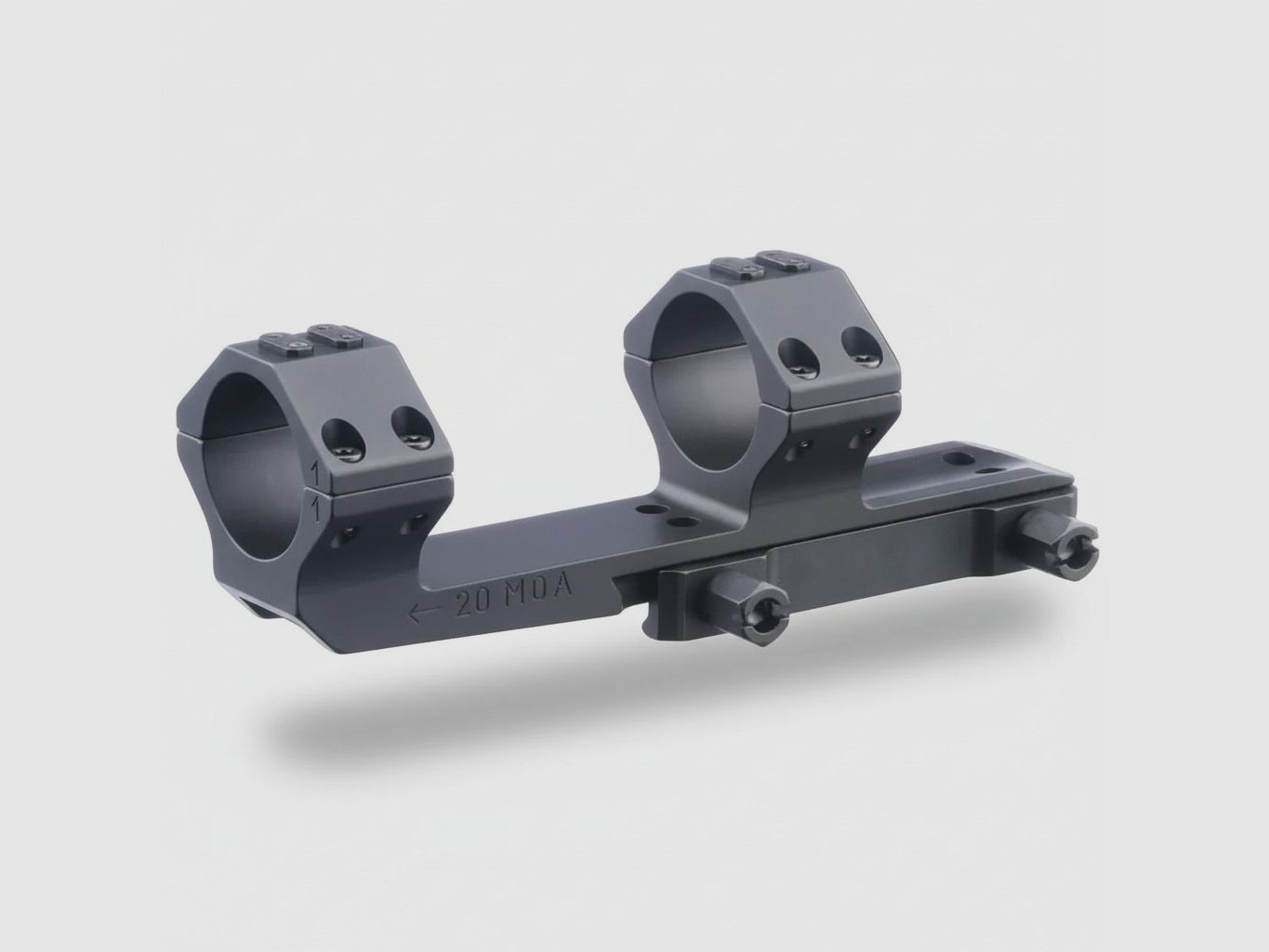

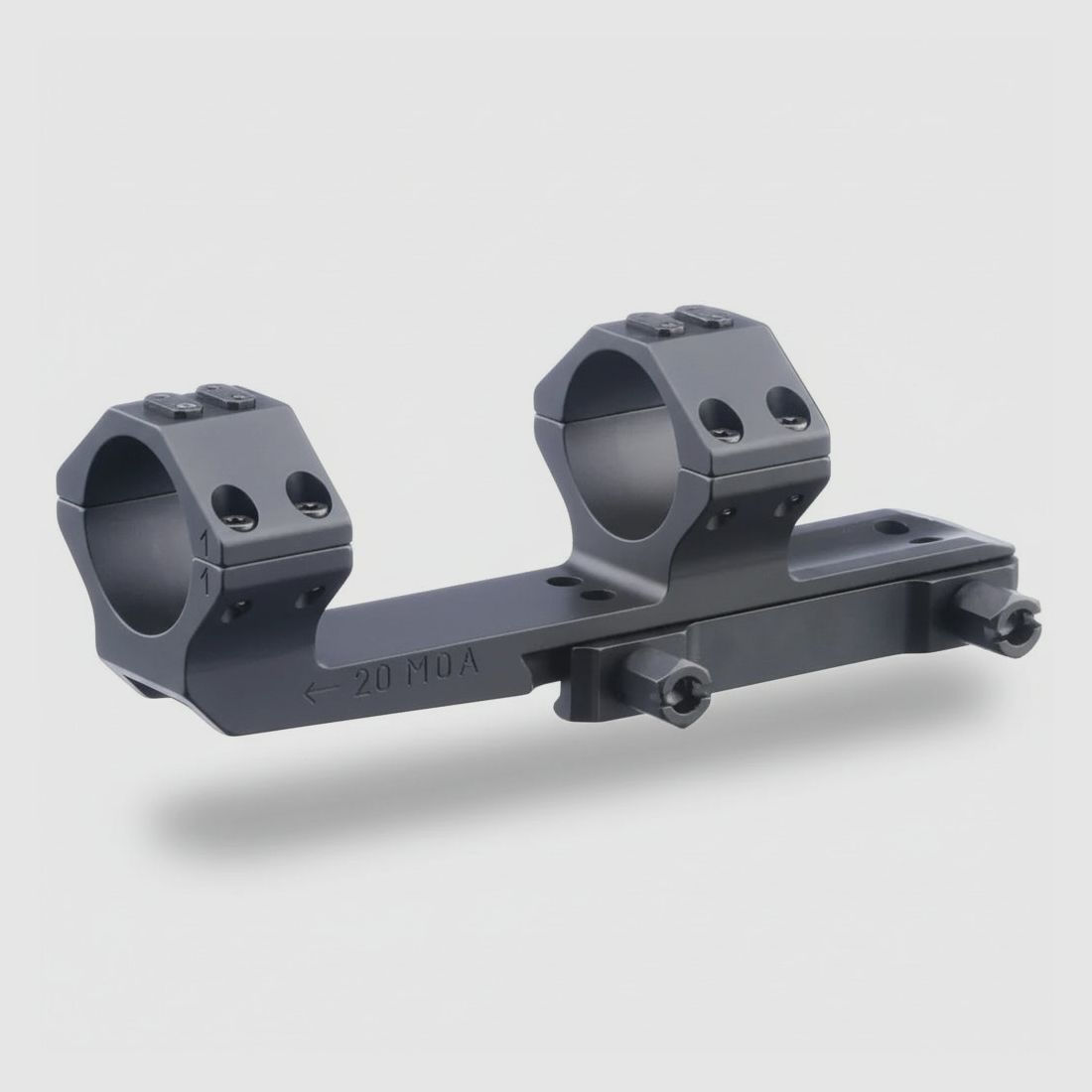

ERATAC T5 Montaje de Bloque Ampliado 34 mm – 50/75 mm, 0/20 MOA
72479 Straßberg, Alemania
2
ID: 9924413
Compra seguro con Gunfinder
Nuestra verificación de identidad impulsada por IA hace que Gunfinder sea el marketplace más seguro online.
Más información
Detalles
- Idioma original
- Alemán
- Categoría
- Estado
- Nuevo
- Ubicación
- 🇩🇪 72479 Straßberg, Alemania
- Disponibilidad
- disponible
Actualidad
Esta oferta se basa en una sincronización de datos, mediante la cual la información de la oferta se ha transferido a nuestra plataforma desde una tienda, distribuidor o marketplace externo. Ten en cuenta que pueden producirse diferencias de precio temporales debido a posibles retrasos en la transferencia de datos.
- Fuente
- Black Raptor
- Última actualización
- hace aproximadamente 2 horas
Descripción
Nota:
El artículo se encuentra en el extranjero. Ten en cuenta que las condiciones de entrega, los plazos de envío y/o el proceso de compra pueden variar.
.br-v3-product *{box-sizing:border-box}
.br-v3-product a{color:#174d3d;text-decoration:underline;text-underline-offset:2px}
.br-v3-product a:focus-visible,.br-v3-product summary:focus-visible,.br-v3-product input:focus-visible,.br-v3-product select:focus-visible{outline:3px solid #9f6c00;outline-offset:3px}
.br-v3-product p{margin:0 0 14px}
.br-v3-product ul,.br-v3-product ol{padding-left:1.3rem;margin:10px 0 18px}
.br-v3-product li{margin:.48rem 0}
.br-v3-product .br-hero,.br-v3-product .br-card,.br-v3-product .br-tip,.br-v3-product .br-compare,.br-v3-product .br-note,.br-v3-product .br-final,.br-v3-product .br-calc{padding:22px;margin:20px 0;border-radius:7px}
.br-v3-product .br-hero{background:linear-gradient(135deg,var(--br-green2),var(--br-green));color:#fff}
.br-v3-product .br-hero p,.br-v3-product .br-hero strong,.br-v3-product .br-hero li{color:#fff}
.br-v3-product .br-eyebrow{font-size:.82rem;font-weight:800;letter-spacing:.08em;text-transform:uppercase;color:var(--br-gold);margin:0 0 8px}
.br-v3-product .br-title{font-size:1.65rem;line-height:1.2;font-weight:850;margin:0 0 10px}
.br-v3-product .br-lead{font-size:1.08rem;max-width:850px}
.br-v3-product .br-section-title{font-size:1.3rem;line-height:1.25;font-weight:850;margin:32px 0 12px;color:var(--br-green)}
.br-v3-product .br-subtitle{font-size:1.08rem;line-height:1.3;font-weight:800;margin:22px 0 8px;color:var(--br-green2)}
.br-v3-product .br-card{background:var(--br-cream);border-left:5px solid var(--br-gold)}
.br-v3-product .br-tip{background:#edf4f0;border-left:5px solid var(--br-green)}
.br-v3-product .br-compare{background:#f1f2f1;border-left:5px solid #555}
.br-v3-product .br-note{background:#fff2f2;border-left:5px solid var(--br-red)}
.br-v3-product .br-final{background:var(--br-green);color:#fff}
.br-v3-product .br-final p,.br-v3-product .br-final strong,.br-v3-product .br-final li,.br-v3-product .br-final a{color:#fff}
.br-v3-product .br-grid{display:grid;grid-template-columns:repeat(2,minmax(0,1fr));gap:14px;margin:16px 0 22px}
.br-v3-product .br-grid-3{display:grid;grid-template-columns:repeat(3,minmax(0,1fr));gap:14px;margin:16px 0 22px}
.br-v3-product .br-mini{border:1px solid var(--br-line);border-radius:7px;padding:16px;background:#fff}
.br-v3-product .br-mini p{margin:5px 0}
.br-v3-product .br-kicker{font-weight:850;color:var(--br-green);margin:0 0 6px}
.br-v3-product .br-answer{font-size:1.05rem;border:1px solid var(--br-line);border-radius:7px;padding:16px;background:#fff;margin:16px 0}
.br-v3-product .br-formula{font-weight:800;background:#fff;border:1px solid var(--br-line);border-radius:6px;padding:13px;margin:12px 0}
.br-v3-product .br-scroll{overflow-x:auto;margin:18px 0 24px;border:1px solid var(--br-line);border-radius:7px}
.br-v3-product table{width:100%;min-width:790px;border-collapse:collapse;background:#fff;font-size:.95rem}
.br-v3-product th,.br-v3-product td{padding:11px 12px;border-bottom:1px solid var(--br-line);vertical-align:top;text-align:left}
.br-v3-product th{background:#eaf0ec;color:var(--br-green2);font-weight:850}
.br-v3-product tr:last-child td{border-bottom:0}
.br-v3-product .br-calc{background:#f5f7f5;border:2px solid #becbc4}
.br-v3-product .br-calc-title{font-size:1.22rem;font-weight:850;color:var(--br-green2);margin:0 0 6px}
.br-v3-product .br-calc-grid{display:grid;grid-template-columns:repeat(3,minmax(0,1fr));gap:13px;margin-top:16px}
.br-v3-product .br-field label{display:block;font-size:.9rem;font-weight:800;margin:0 0 5px;color:#25312c}
.br-v3-product .br-field input,.br-v3-product .br-field select{width:100%;min-height:44px;border:1px solid #aebbb4;border-radius:5px;padding:9px 10px;background:#fff;color:#18201c;font:inherit}
.br-v3-product .br-help{font-size:.83rem;color:var(--br-muted);margin:5px 0 0}
.br-v3-product .br-result{border:1px solid #9eaea5;background:#fff;border-radius:7px;padding:17px;margin-top:18px}
.br-v3-product .br-result-title{font-size:1.12rem;font-weight:850;color:var(--br-green2);margin-bottom:8px}
.br-v3-product .br-result-ok{border-left:5px solid #1d6d49}
.br-v3-product .br-result-warn{border-left:5px solid var(--br-red)}
.br-v3-product .br-result a{display:inline-block;font-weight:850;margin-top:8px}
.br-v3-product .br-badge{display:inline-block;border-radius:99px;padding:4px 9px;background:#e8eee9;color:#24322b;font-size:.82rem;font-weight:800;margin:2px 4px 2px 0}
.br-v3-product details{background:#f2f3f2;color:#1b1f1d;padding:12px 14px;margin:10px 0;border-radius:6px}
.br-v3-product summary{cursor:pointer;font-weight:800;color:#153d32}
.br-v3-product details p{margin:10px 0 2px}
.br-v3-product .br-steps{counter-reset:brstep;list-style:none;padding:0;margin:16px 0}
.br-v3-product .br-steps li{counter-increment:brstep;position:relative;padding:2px 0 14px 46px;min-height:38px}
.br-v3-product .br-steps li:before{content:counter(brstep);position:absolute;left:0;top:0;width:32px;height:32px;border-radius:50%;display:flex;align-items:center;justify-content:center;background:var(--br-green);color:#fff;font-weight:850}
@media (max-width:850px){.br-v3-product .br-calc-grid,.br-v3-product .br-grid-3{grid-template-columns:repeat(2,minmax(0,1fr))}}
@media (max-width:720px){.br-v3-product{font-size:16px;line-height:1.55}.br-v3-product .br-hero,.br-v3-product .br-card,.br-v3-product .br-tip,.br-v3-product .br-compare,.br-v3-product .br-note,.br-v3-product .br-final,.br-v3-product .br-calc{padding:17px;margin:16px 0}.br-v3-product .br-title{font-size:1.36rem}.br-v3-product .br-section-title{font-size:1.17rem}.br-v3-product .br-grid,.br-v3-product .br-grid-3,.br-v3-product .br-calc-grid{grid-template-columns:1fr}.br-v3-product th,.br-v3-product td{padding:9px}}
ERATAC T5 verlängert · 34-mm-Mittelrohr · Sechskantmuttern · 50/75 mm Vorversatz
Vorversatz, Bauhöhe und Objektivfreiheit zusammen entscheiden
Diese Seite bündelt ausschließlich die verlängerte ERATAC T5 für 34-mm-Mittelrohre. 5 aktuelle Hersteller-SKU kombinieren 50 oder 75 mm Vorversatz, 0/20 MOA und die tatsächlich lieferbaren Höhen. Der Finder prüft alle 21 verlängerten T4/T5-Ausführungen.
Direkte Antwort: Verlängert ist richtig, wenn die kurze Montage den vorderen Ring nicht weit genug nach vorn bringt. 50 mm (2 Zoll) ist laut Hersteller auch für AR10 vorgesehen; 50 und 75 mm sind für AR15 vorgesehen. Entscheidend bleiben Schienenfläche, Augenabstand und der gerade Klemmabschnitt des Zielfernrohrs.
Diese klassische GEN-2-Montage besitzt 25 mm breite Ringe mit UNIVERSAL-Schnittstelle. T5 steht für dauerhaft verschraubte Setups. Das Mittelrohr muss exakt 34 mm messen; T7-Aufsätze passen nicht.
Vier Entscheidungen vor dem Kauf
1. 50 oder 75 mm?
50 mm: moderater Vorversatz und laut Hersteller für AR15/AR10. 75 mm: mehr Vorversatz für AR15, aber weniger frei positionierbare Basis.
2. T5-Klemmung
Selbstsichernde Sechskantmuttern für dauerhaft verschraubte Setups.
3. Höhe
Für Kollisionen zählt die Achshöhe von 35 / 37 / 47 mm, nicht nur BH. Objektiv-Außenmaß inklusive Deckel verwenden.
4. 0 oder 20 MOA?
20 MOA schafft Verstellreserve, senkt das Objektiv nach vorn aber um rund 0,58 mm je 100 mm Abstand ab.
ERATAC-Offset-Finder
Komplettes Setup eingeben
Der Finder wählt nur eine in der aktuellen Preisliste vorhandene Kombination. Nicht produzierte Höhen oder Vorversätze werden nicht erfunden.
Klemmung T4 Sicherheitshebel
T5 Sechskantmuttern
Mittelrohr 30 mm
34 mm
Benötigter Vorversatz 50 mm / 2 Zoll
75 mm / 3 Zoll Aus realem Anschlag und Augenabstand bestimmen.
Objektiv außen
Höchste Kontur relativ zur Schiene
Gewünschte Luft 2 mm
3 mm
4 mm
5 mm
Deckel/Adapter je Seite 0 mm
1 mm
2 mm
3 mm
4 mm
5 mm
Vorneigung 0 MOA
20 MOA
Ringmitte bis Kollisionspunkt 50 mm
75 mm
100 mm
125 mm
150 mm
175 mm
200 mm
Zielfernrohr-Gesamtlänge 250 mm
275 mm
300 mm
325 mm
350 mm
375 mm
400 mm
425 mm
450 mm
Der Finder wird geladen.
Was der Rechner nicht sehen kann: Okularposition, Vergrößerungsring, Turmblock, Ladehebel, seitliche Laufkontur und deine Kopfposition. Die 50-/75-mm-Wahl muss deshalb im echten Anschlag bestätigt werden.
Alle 5 Varianten dieser Seite
Vorversatz / MOA / BH
Achshöhe
A/B
Gewicht
Objektiv außen bei 3 mm Luft
50 mm / 0 MOA / BH 20 mm
37 mm
120/70 mm
261 g
bis ca. 68 mm
50 mm / 20 MOA / BH 20 mm
35 mm
120/70 mm
262 g
bis ca. 62,8364 mm
50 mm / 20 MOA / BH 32 mm
47 mm
115/65 mm
298 g
bis ca. 86,8364 mm
75 mm / 0 MOA / BH 20 mm
37 mm
120/70 mm
266 g
bis ca. 68 mm
75 mm / 20 MOA / BH 20 mm
35 mm
120/70 mm
268 g
bis ca. 62,8364 mm
Die Objektivgrenze der 20-MOA-Zeilen rechnet mit 100 mm Abstand von der vorderen Ringmitte bis zum Kollisionspunkt. Dein tatsächlicher Aufbau gehört in den Finder.
Rechenbeispiele, die eine Fehlbestellung verhindern
64 mm außen, Nulllinie
32 mm Radius + 3 mm Luft = 35 mm benötigte Achshöhe. Die 35-mm-Linie ist rechnerisch exakt; für Toleranzen kann die höhere Linie sinnvoll sein.
64 mm, 20 MOA, 150 mm
Zusätzlich rund 0,87 mm Absenkung: benötigt werden 35,87 mm Achshöhe. Eine 35-mm-Linie reicht dann nicht.
Deckel +2 mm Radius
Aus 64 mm effektiv werden 68 mm. Bei 3 mm Luft sind 37 mm Achshöhe nötig; Deckel nicht doppelt addieren, wenn bereits mitgemessen.
75 mm statt 50 mm
Mehr Vorversatz löst Augenabstandsprobleme, verbraucht aber mehr Schienenraum. Die Höhenrechnung ändert sich dadurch nicht.
Montageablauf
Waffe sichern und entladen.
Montage handfest positionieren. Augenabstand in realen Anschlägen prüfen.
Gerade Rohrabschnitte kontrollieren. Übergänge und Turmblock dürfen nicht in den Ringen liegen.
Objektivfreiheit mit Deckeln prüfen.
Absehen ausrichten. ERATAC ZFIX kann die Ausgangslage unterstützen.
Nach Herstellerangabe anziehen.
Treffpunkt und Wiederholbarkeit prüfen.
Ausbildertipp: Vorversatz nicht aus der Produktzeichnung schätzen. Erst den natürlichen Kopfpunkt herstellen, dann die Optik so positionieren, dass das volle Sehfeld ohne Nach-vorn-Strecken entsteht. Danach prüfen, ob 50 mm reichen oder 75 mm wirklich nötig sind.
Passendes Zubehör
ERATAC Picatinny-Aufsatz für UNIVERSAL-Schnittstelle
ERATAC Montageplatten und Schnittstellenadapter
ERATAC Reduzierringe 30 mm auf 1 Zoll – nur für die 30-mm-Ausführung
ERATAC ZFIX-Ausrichthilfe
Ratgeber zur Montagehöhe
Systemgrenze: T4/T5 nutzen UNIVERSAL; T7-Zubehör ist nicht kompatibel.
Technische Praxisdaten
Merkmal
Wert
Kaufbedeutung
Serie
T5 GEN-2
Sechskantmuttern; nach Wechselhäufigkeit wählen.
Mittelrohr
34 mm
Muss exakt passen.
Vorversatz G
50 / 75 mm
50 mm = 2 Zoll; 75 mm = 3 Zoll.
Vorneigung
0 / 20 MOA
20 MOA beeinflusst die vordere Objektivfreiheit.
Ringe
25 mm breit
Gerader Klemmabschnitt muss an beiden Ringen frei sein.
Material/Oberfläche
hochfestes Aluminium, Mil-Spec Typ III, mattschwarz
Herstellerangabe.
Schnittstelle
UNIVERSAL T4/T5
Passendes klassisches Zubehör wählen.
Preis
364,90 €
UVP bleibt als Vergleichspreis; EK ist hinterlegt.
Lieferumfang
1 × ERATAC T5 Blockmontage verlängert für 34-mm-Mittelrohr in der gewählten Ausführung
Zielfernrohr, Schiene, Werkzeuge, Reduzierringe, ZFIX und Aufsätze sind nicht enthalten, sofern nicht separat ausgewiesen.
Häufige Fragen
Was bedeutet 2 Zoll bzw. 3 Zoll verlängert? Das entspricht 50 bzw. 75 mm Vorversatz G. Es beschreibt nicht die Gesamtlänge der Montage.
Ist 75 mm automatisch besser? Nein. Mehr Vorversatz ist nur sinnvoll, wenn Augenabstand und Schienenposition ihn verlangen.
Warum zählt der Objektiv-Außendurchmesser? Weil das Gehäuse kollidiert, nicht die freie Linse. Deckel und Adapter verändern das reale Außenmaß.
Wie viel Höhe kostet 20 MOA? Rund 0,58 mm bei 100 mm und 0,87 mm bei 150 mm Abstand zum Kollisionspunkt.
Was unterscheidet T4 und T5? T4 nutzt gesicherte Hebel zum häufigen Lösen; T5 selbstsichernde Sechskantmuttern für dauerhaft verschraubte Setups.
Kann ich T7-Zubehör verwenden? Nein. Diese Montage besitzt die klassische UNIVERSAL-Schnittstelle.
Passt die 2-Zoll-Ausführung auf AR10? Der Hersteller nennt die 2-Zoll-Ausführung dafür geeignet. Die konkrete Schiene, Optikposition und Funktion müssen trotzdem geprüft werden.
Kann ich nach Zielfernrohrmodell bestellen? Nicht zuverlässig. Miss Mittelrohr, größtes Außenmaß, geraden Klemmabschnitt und den benötigten Augenabstand.
Black-Raptor-Empfehlung: Erst den natürlichen Augenabstand und damit 50/75 mm festlegen. Danach Außenmaß, Kontur, Luft und Vorneigung rechnen. So wird nicht eine niedrige Montage gewählt, die zwar attraktiv aussieht, aber am Objektiv kollidiert.
