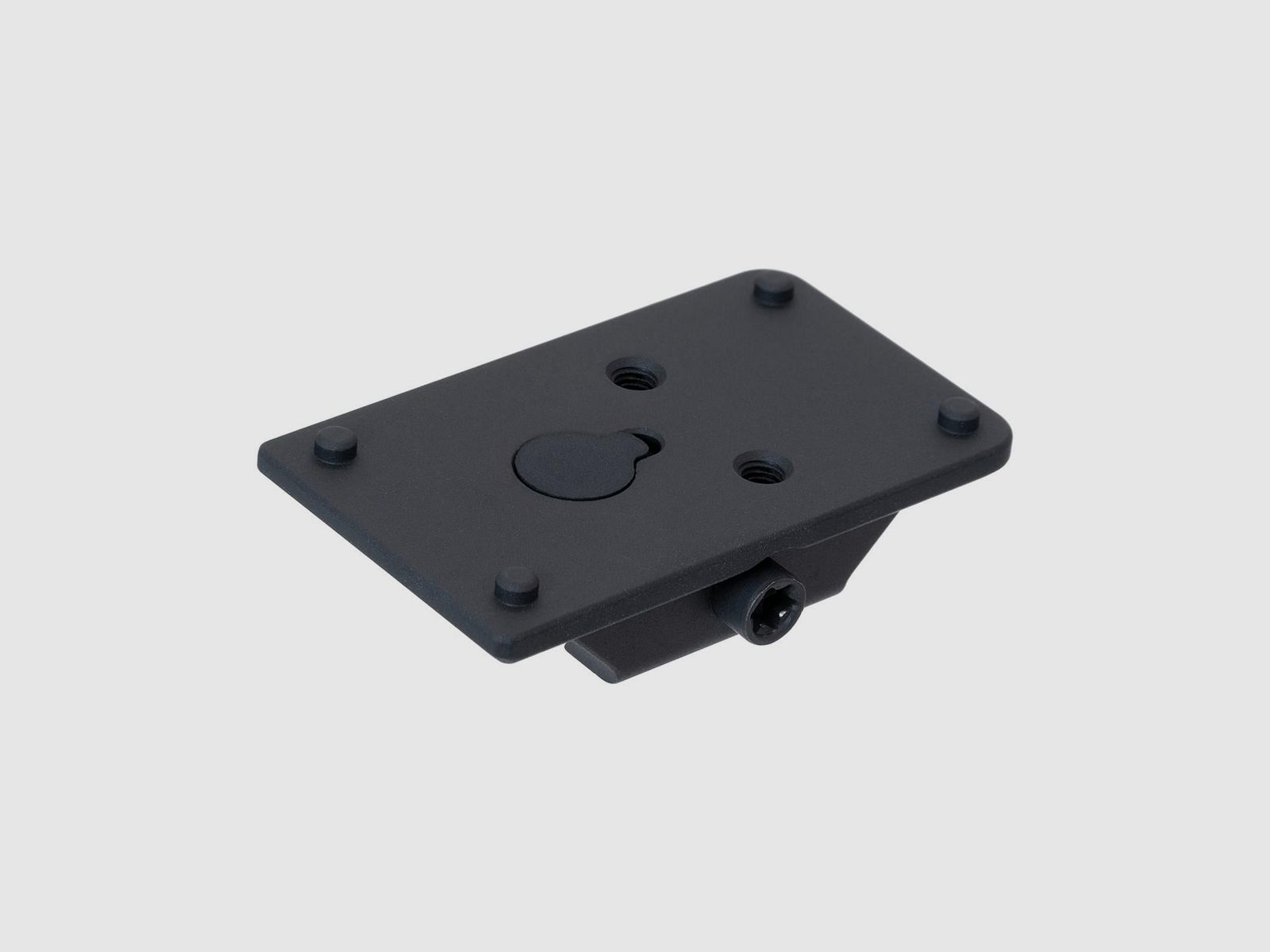

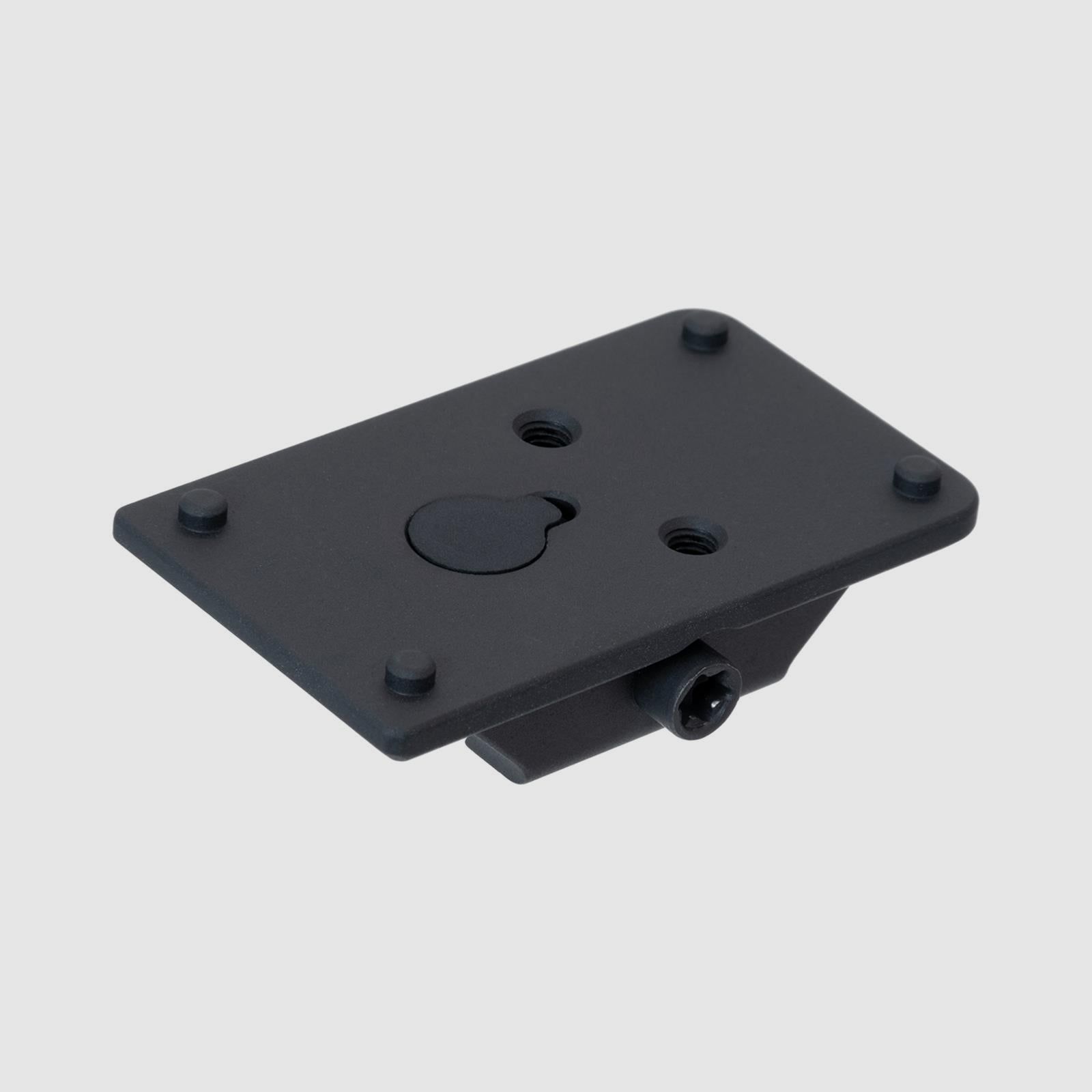

UTG RDM-20XSD montaje Docter para rieles prismáticos de 9–11 mm
72479 Straßberg, Alemania
4
ID: 9895136
Compra seguro con Gunfinder
Nuestra verificación de identidad impulsada por IA hace que Gunfinder sea el marketplace más seguro online.
Más información
Detalles
- Idioma original
- Alemán
- Categoría
- Estado
- Nuevo
- Ubicación
- 🇩🇪 72479 Straßberg, Alemania
- Disponibilidad
- disponible
Actualidad
Esta oferta se basa en una sincronización de datos, mediante la cual la información de la oferta se ha transferido a nuestra plataforma desde una tienda, distribuidor o marketplace externo. Ten en cuenta que pueden producirse diferencias de precio temporales debido a posibles retrasos en la transferencia de datos.
- Fuente
- Black Raptor
- Última actualización
- hace aproximadamente 7 horas
Descripción
Nota:
El artículo se encuentra en el extranjero. Ten en cuenta que las condiciones de entrega, los plazos de envío y/o el proceso de compra pueden variar.
.br-product-v3 *{box-sizing:border-box}
.br-product-v3 p{margin:0 0 12px}
.br-product-v3 a{color:#195e43;text-decoration-thickness:1px;text-underline-offset:3px}
.br-product-v3 .br-hero-v3,.br-product-v3 .br-final{background:var(--br-deep);border-radius:18px;padding:clamp(24px,5vw,48px);margin:0 0 28px}
.br-product-v3 .br-hero-v3,.br-product-v3 .br-hero-v3 p,.br-product-v3 .br-hero-v3 strong,.br-product-v3 .br-hero-v3 span,.br-product-v3 .br-hero-v3 a,.br-product-v3 .br-final,.br-product-v3 .br-final p,.br-product-v3 .br-final strong,.br-product-v3 .br-final span,.br-product-v3 .br-final a{color:#fff!important;opacity:1!important}
.br-product-v3 .br-hero-v3 .br-eyebrow,.br-product-v3 .br-final .br-eyebrow{color:var(--br-gold)!important}
.br-product-v3 .br-eyebrow{font-size:.78rem;line-height:1.3;letter-spacing:.12em;text-transform:uppercase;font-weight:800;margin-bottom:10px}
.br-product-v3 .br-hero-title{display:block;font-size:clamp(1.65rem,4vw,2.55rem);line-height:1.13;margin-bottom:14px;font-weight:850}
.br-product-v3 .br-hero-v3 a.br-cta{display:inline-block;margin-top:8px;padding:11px 16px;border-radius:999px;background:var(--br-gold);color:#102119!important;font-weight:800;text-decoration:none}
.br-product-v3 .br-section-title{display:block;font-size:clamp(1.18rem,2.5vw,1.42rem);line-height:1.25;font-weight:850;margin:30px 0 13px;color:var(--br-ink)}
.br-product-v3 .br-box{background:var(--br-soft);border:1px solid var(--br-line);border-radius:14px;padding:20px;margin:0 0 18px}
.br-product-v3 .br-grid{display:grid;grid-template-columns:repeat(2,minmax(0,1fr));gap:14px;margin:0 0 18px}
.br-product-v3 .br-card{border:1px solid var(--br-line);border-radius:14px;padding:18px;background:#fff}
.br-product-v3 .br-card-title{display:block;font-size:1rem;line-height:1.35;font-weight:850;margin-bottom:8px;color:var(--br-ink)}
.br-product-v3 details{border:1px solid var(--br-line);border-radius:12px;background:#fff;padding:0 16px;margin:10px 0}
.br-product-v3 summary{cursor:pointer;font-weight:800;padding:14px 0;color:var(--br-ink)}
.br-product-v3 details p{padding:0 0 14px;color:var(--br-ink)}
.br-product-v3 .br-note{border-left:4px solid #b78c2c}
@media(max-width:640px){.br-product-v3{font-size:15.8px;line-height:1.62}.br-product-v3 .br-grid{grid-template-columns:1fr}.br-product-v3 .br-hero-v3,.br-product-v3 .br-final{padding:24px 20px;border-radius:14px}.br-product-v3 .br-box,.br-product-v3 .br-card{padding:16px}}
9–11 mm Prismenschiene · Docter/Venom/Noblex · Low Profile
UTG RDM-20XSD: Micro-Red-Dot tief montieren – ohne Picatinny-Zwischenstufe
Auf dem Luftdruck- oder Kleinkalibersystem soll das Reflexvisier dicht über der Laufachse sitzen. Die RDM-20XSD verbindet dafür eine flache oder gerundete 9–11-mm-Prismenschiene direkt mit einem Docter-/Venom-/Noblex-Footprint.
Entscheidend vor dem Kauf: Unten müssen Schienenbreite und Geometrie passen, oben Footprint und #6-48-Verschraubung. RMR, RMSc, Picatinny und Weaver sind andere Schnittstellen.
Schnittstellen jetzt prüfen
Unsere ehrliche Einordnung
Die RDM-20XSD ist eine sehr direkte Speziallösung: wenig zusätzliche Bauhöhe, keine Picatinny-Adapterplatte dazwischen und eine klare Zuordnung zum Docter-/Venom-/Noblex-Footprint. Das kann eine saubere Anschlaghöhe und ein ruhigeres Sichtbild ermöglichen.
Sie ist aber keine Universalplatte. Die Angabe 9–11 mm beschreibt nur die Breite; Rundung, Nutentiefe, Klemmbereich und eine mögliche Aufnahme für den Rückstoßstift müssen am konkreten System ebenfalls stimmen.
Passt gut, wenn … / Passt eher nicht, wenn …
Passt gut, wenn …
… dein System eine flache oder gerundete 9–11-mm-Prismenschiene mit vollständig greifbarer Klemmfläche besitzt.
… dein Micro-Red-Dot ausdrücklich den Docter-, Venom- oder Noblex-Footprint nutzt.
… du eine niedrige, verschraubte Montage ohne Schnellspannhebel suchst.
Passt eher nicht, wenn …
… die Basis Picatinny oder Weaver ist oder das Visier RMR beziehungsweise RMSc nutzt.
… du die Optik regelmäßig werkzeuglos abnehmen möchtest.
… Schienenform, Gewinde oder Auflagefläche nicht eindeutig bestimmt werden können.
Kaufcheck: Zwei Schnittstellen müssen gleichzeitig passen
Unterseite: 9–11-mm-Prismenschiene
Leapers gibt flache und gerundete Dovetail-Schienen von 9 bis 11 mm frei. Die Klemmleiste muss über ihre nutzbare Länge sauber greifen; die Breitenangabe allein ersetzt keine Passprobe.
Oberseite: Docter-Footprint
Kompatibel sind passende UTG OP3 Micro, OP3 Micro SL und OP3 Micro SLS sowie andere MRDS mit Docter-/Venom-/Noblex-Footprint. Ein ähnlich großes Gehäuse beweist keine Kompatibilität.
Schrauben: #6-48
Für die Optikbefestigung schreibt Leapers #6-48 vor. Keine metrische oder scheinbar passende Schraube erzwingen; falsches Gewinde kann Montage oder Visier beschädigen.
Rückstoßstift nur bei passender Gegenstelle
Der optionale Anschlagstift kann gegen Bewegung in beide Richtungen sichern. Er darf die Montage jedoch nicht anheben oder verkanten und setzt eine wirklich passende Aufnahme voraus.
Was die Merkmale praktisch bewirken
8,38 mm Sattelhöhe
Der Footprint sitzt nur 0,33 Zoll beziehungsweise 8,38 mm über der Prismenschiene. Das hält die Visierlinie niedrig und vermeidet eine zusätzliche Picatinny-Zwischenebene.
6061-T6-Aluminium
Die präzisionsgefräste, mattschwarz eloxierte Aluminiumkonstruktion verbindet geringes Baumaß mit Korrosionsschutz. Entscheidend bleibt eine spannungsfreie Klemmung.
T20-Seitenplatte
Die seitliche Torx-Klemmung wird mit 10 in-lbs angezogen. Dieser Wert gilt ausschließlich für die Seitenplatte, nicht automatisch für die oberen Visierschrauben.
Silikoneinlage
Mit einem passenden UTG OP3 Micro unterstützt sie den Erhalt der IPX7-Abdichtung. Für fremde Optiken gelten deren eigene Dichtungs- und Montagevorgaben.
Typische Fehlkäufe, Nachteile und Grenzen
Der häufigste Fehler ist, nur auf die Außenmaße des Reflexvisiers zu schauen. Footprint, Schraubengewinde und Auflagepunkte müssen zusammenpassen.
Auch „11-mm-Schiene“ ist keine vollständige Kompatibilitätszusage: Form, Tiefe, Anschlagbohrung und nutzbare Klemmlänge unterscheiden sich. Die Montage bietet außerdem keine Quick-Detach-Funktion und ist nicht für Picatinny oder Weaver gebaut.
Das aktuelle Herstellerdatenblatt enthält beim Gewicht nicht deckungsgleiche Angaben. Für die Kaufentscheidung sind daher Bauhöhe und Abmessungen belastbar, ein exakter Grammwert wird hier bewusst nicht versprochen.
Montage, Kontrolle und Pflege
Sicher vorbereiten
System entladen, Magazin entfernen, Patronenlager prüfen und Munition vom Arbeitsplatz trennen. Schiene, Klemmflächen und Gewinde fettfrei sowie unbeschädigt kontrollieren.
Montage plan aufsetzen
Die Seitenplatte vollständig greifen lassen. Einen Rückstoßstift nur verwenden, wenn die Aufnahme fluchtet. Die T20-Seitenplatte mit 10 in-lbs anziehen.
Optik separat befestigen
Das MRDS muss plan aufliegen. Ausschließlich passende #6-48-Schrauben in korrekter Länge verwenden; das Drehmoment richtet sich nach der Vorgabe der konkreten Optik.
Nachkontrolle einplanen
Nach den ersten Belastungszyklen Sitz, Kontrollmarken und Nullpunkt prüfen. Korrosion, Ölfilm oder Schmutz an den Klemmflächen vermeiden.
Ausbilder- und Anwender-Tipps
Erst trocken prüfen, dann einschießen
Vor dem ersten Schuss Augenposition, Erreichbarkeit der Bedienelemente und freien Bewegungsraum kontrollieren. Eine niedrige Montage ist nur dann ein Vorteil, wenn Anschlag und Sichtbild sauber zusammenpassen.
Kontrollmarken gezielt setzen
Eine feine Markierung an Seitenplatte und Visierschrauben macht Bewegung schnell sichtbar. Sie ersetzt weder Drehmoment noch die wiederholte Nullpunktkontrolle.
Schraubenlänge ernst nehmen
Zu lange Schrauben können auf Grund gehen, bevor das Visier geklemmt ist; zu kurze Schrauben bieten zu wenig Gewindeeingriff. Beides kann wie ein scheinbar fester Sitz wirken.
Stift nicht als Klemmung missbrauchen
Der Rückstoßstift ergänzt die Klemmung, ersetzt sie aber nicht. Steht die Platte ohne Stift nicht plan und stabil, ist die Kombination nicht freizugeben.
Welche Alternative passt besser?
Passendes Docter-Visier gesucht?
Das UTG OP3 Micro Single Dot nutzt den passenden Docter-Footprint und ist in Rot oder Grün verfügbar. Die Auswahl betrifft das Visier; die Prismenschiene muss separat zur RDM-20XSD passen.
Seitlicher Batteriewechsel gewünscht?
Das UTG OP3 Micro SLS mit seitlicher Batterielade ist die komfortablere Docter-Option, wenn ein Batteriewechsel ohne Demontage des Visiers wichtig ist.
Basis ist Picatinny statt Prismenschiene?
Dann führt die UTG RDM20 Picatinny-Montage in die richtige Schnittstellenrichtung. Auch dort Footprint, Bauhöhe und Auflagefläche separat prüfen.
Passende Wege im Black-Raptor-Sortiment
Weitere Leapers-Lösungen findest du in der UTG-Kollektion . Zum Vergleich nach Footprint, Schienenart und Bauhöhe führt Montagen & Zubehör . Ergänzende Optik- und Trainingsausrüstung ist unter Schießsport & Range gebündelt.
Technische Daten mit Praxisdeutung
Modell UTG RDM-20XSD. Der Modellcode ist für Schnittstellen- und Ersatzteilabgleich entscheidend.
Untere Schnittstelle Flache oder gerundete 9–11-mm-Prismenschiene; keine Picatinny-/Weaver-Basis.
Obere Schnittstelle Docter-/Venom-/Noblex-Footprint für passende Micro-Red-Dots; kein RMR oder RMSc.
Material und Oberfläche 6061-T6-Aluminium, mattschwarz eloxiert.
Abmessungen 46,7 × 28 × 11,44 mm. Kompakt, aber vor allem die nutzbare Klemmfläche des Systems entscheidet.
Sattelhöhe 8,38 mm. Das MRDS bleibt nah an der Prismenschiene.
Klemmung T20-Torx-Seitenplatte, 10 in-lbs laut Leapers.
Optikgewinde #6-48. Schraubenlänge und Optikdrehmoment nach Vorgabe des konkreten Visiers.
Lieferumfang
1 × UTG RDM-20XSD Low-Profile-Montage, 1 × T20-Torx-Schlüssel und 1 × 2-mm-Innensechskantschlüssel. Ein Reflexvisier und das abgebildete Trägersystem gehören nicht zum Lieferumfang.
FAQ zur UTG RDM-20XSD
Passt die RDM-20XSD auf Picatinny oder Weaver? Nein. Die Unterseite ist für eine flache oder gerundete 9–11-mm-Prismenschiene vorgesehen. Für Picatinny oder Weaver wird eine dafür ausgelegte Montage benötigt.
Welche Reflexvisiere passen oben? Vorgesehen sind UTG OP3 Micro, OP3 Micro SL und OP3 Micro SLS sowie andere MRDS mit Docter-/Venom-/Noblex-Footprint. Der Footprint muss ausdrücklich bestätigt sein.
Passt ein RMR- oder RMSc-Visier? Nein. RMR und RMSc besitzen andere Loch- und Auflagebilder. Ähnliche Gehäusegröße ist keine Kompatibilitätszusage.
Welches Drehmoment gilt für die seitliche Klemmung? Leapers nennt 10 in-lbs für die T20-Torx-Seitenplatte. Dieser Wert gilt nicht automatisch für die Visierschrauben.
Welche Schrauben braucht die Optik? Das Montagegewinde ist #6-48. Zusätzlich müssen Schraubenlänge und Kopf zur konkreten Optik passen; keine andere Schraube erzwingen.
Muss der Rückstoßstift verwendet werden? Nur wenn eine passende Gegenstelle vorhanden ist und die Montage damit weiterhin plan sitzt. Er ergänzt die Klemmung, ist aber keine Voraussetzung für jede kompatible Schiene.
Ist ein Reflexvisier enthalten? Nein. Enthalten sind die Montage sowie ein T20-Torx- und ein 2-mm-Innensechskantschlüssel.
Black Raptor · Schnittstelle vor Bauchgefühl
Die RDM-20XSD ist stark, wenn die Kombination klar ist: 9–11-mm-Prismenschiene unten, Docter-Footprint oben und #6-48 dazwischen. Wer diese drei Punkte prüft, bekommt einen angenehm niedrigen Aufbau. Wer nur nach Größe kauft, riskiert Gewindeschaden oder Fehlmontage.
Wir beraten Montagen aus der Praxis heraus: mit klarer Kaufgrenze, nachvollziehbarer Montagekontrolle und passenden Alternativen – für Anwender, die ihre Ausrüstung verstehen wollen.
