ZCO Short Picatinny Rail FDE · 400-0469
Die kurze FDE-Schiene der klassischen ZCO-Block-Mount-Schnittstelle – 35 mm lang, 15 mm hoch und 15 g leicht.
ZCO 400-0469 ist die FDE-Ausführung der kurzen, direkt verschraubten Picatinny-Zubehörschiene aus der ursprünglichen ZCO-Mount-Familie. Das offizielle Montagehandbuch ordnet diese Rail dem Block Mount zu und nennt acht mögliche Befestigungspositionen.
Diese Identität ist entscheidend: 400-0469 ist nicht der aktuelle kurze IDX-Aufsatz 400-0695. Beide sind kurz und FDE, unterscheiden sich aber in Artikelnummer, Schnittstelle, Geometrie und Gewicht.


400-0469 Short Rail FDE


35 mm L laut ZCO


15 mm H laut ZCO


15 g Herstellerangabe




Kaufen, wenn …
deine vorhandene ZCO-Block-Mount-Schnittstelle ausdrücklich zur klassischen 400-0381/0382/0469/0470-Railfamilie gehört, der Gerätefuß vollständig auf 35 mm Rail-Länge klemmt und ein kurzer, leichter Aufbau wichtiger ist als zusätzlicher Verschiebebereich.


Nicht kaufen, wenn …
du den neueren IDX-Aufnahmepunkt besitzt, nur nach FDE oder „short“ auswählst, dein Gerätefuß mehr Montagefläche benötigt oder du eine vollständige Zielfernrohrmontage beziehungsweise universelle Erhöhung erwartest.


Unsere Einschätzung

Black-Raptor-Kaufurteil
400-0469 ist für kompakte Anbaugeräte die mechanisch konzentrierte Lösung der klassischen ZCO-Block-Mount-Familie. Nur 15 g und 35 mm Länge halten Überhang und Lastpfad klein. Genau deshalb muss der Gerätefuß wirklich passen – kurz ist dann stark, wenn nichts übersteht und keine Klemmfläche improvisiert wird.

Was ZCO für 400-0469 tatsächlich bestätigt
Im offiziellen ZCO-Montagehandbuch stehen Short und Long Picatinny Rail jeweils in Schwarz und FDE. Für die kurze Bauform – 400-0381 schwarz und 400-0469 FDE – nennt die Tabelle H 15 mm, L 35 mm und 15 g. Diese Werte gehören zur klassischen Railfamilie und werden nicht aus dem aktuellen IDX-Datenblatt übernommen.
ZCO beschreibt die optionalen Schienen im Block-Mount-Kapitel als Zubehör, das an acht Positionen mit der Montage verschraubt werden kann. Die acht Positionen betreffen die Anordnung am Block Mount; sie machen aus der 35-mm-Rail keine längere Klemmfläche. Der Gerätefuß muss weiterhin vollständig und sinnvoll auf die kurze Picatinny-Struktur passen.

Ausbilder-Tipp: erst Unterseite, dann Gerätefuß
Zuerst wird die klassische Block-Mount-Aufnahme bestätigt. Danach misst und prüft man den Picatinny-Fuß des Zusatzgeräts. Erst wenn beide Schnittstellen stimmen, sind Farbe und Wunschposition relevant. Ähnliche Außenform oder FDE-Ton ersetzen keine Artikelzuordnung.

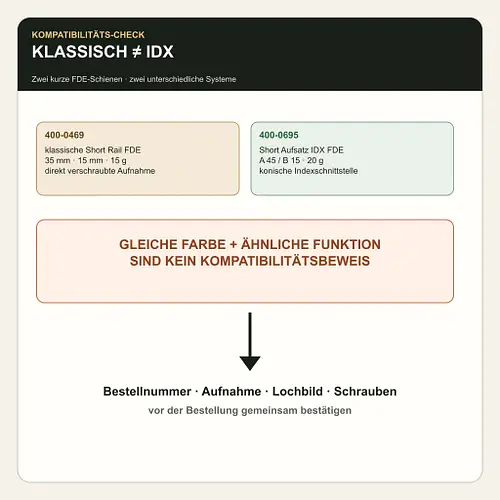

Die Generationen dürfen nicht vermischt werden


400-0469 · dieser Artikel
Klassische Short Picatinny Rail FDE: H 15 mm, L 35 mm, 15 g; direkte Befestigung an der vorgesehenen Block-Mount-Schnittstelle.


400-0695 · Short IDX FDE
Der aktuelle kurze IDX-Aufsatz ist mit 20 g und den Zeichnungsmaßen A 45/B 15 mm separat definiert. Ähnliche Funktion, andere Unterseite.


400-0470 · Long FDE
Die lange klassische FDE-Rail misst laut ZCO H 20 mm, L 85 mm und wiegt 34 g.


Auch die schwarze klassische Short Rail 400-0381 ist eine eigene Bestellnummer. „Picatinny“ beschreibt die Zubehörseite; die Unterseite bleibt eine ZCO-spezifische Aufnahme. Ein Gerät kann oben passen und die Rail trotzdem unten zum falschen Montagesystem gehören.
Warum 35 mm eine bewusste Grenze sind
Die kurze Rail ist für kompakte Geräte interessant, deren Klemme innerhalb der vorhandenen Struktur vollständig und sicher greift. Der geringere Überhang hält die Gerätemasse näher an der Befestigung und reduziert das Biegemoment gegenüber einer unnötig langen Plattform. Das ist besonders bei Red-Dots oder kleiner Sensorik attraktiv.
Die Kürze darf jedoch nicht durch halbe Klemmung, überstehende Querbolzen oder einen zusätzlichen Adapter kompensiert werden. Ein langer Gerätefuß, ein großer Laserentfernungsmesser oder Zubehör mit ungünstigem Schwerpunkt kann die 85-mm-Ausführung oder eine andere freigegebene Lösung erfordern. Die passende Rail ist die kürzeste, die Funktion, Klemmung und Freigang vollständig erfüllt.

Keine erfundene Maximallast
Das ZCO-Handbuch nennt für 400-0469 Gewicht und Abmessungen, aber keine universelle zulässige Zubehörmasse. Picatinny-Kompatibilität allein ist keine Freigabe für ein schweres Gerät. Masse, Schwerpunkt, Rückstoßimpuls und Abstand zur Befestigung werden gemeinsam bewertet.

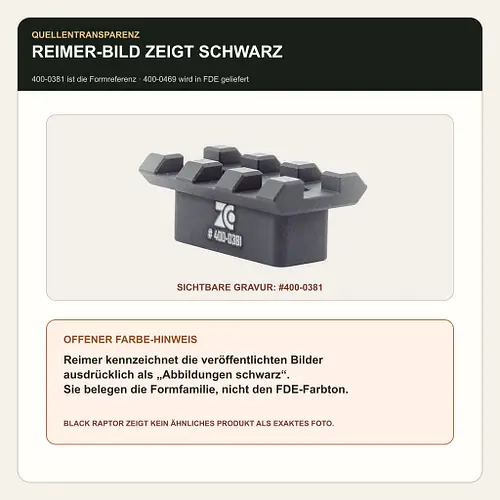

Bildhinweis: Reimer zeigt bewusst die schwarze Referenz
Reimer Johannsen führt 400-0469 eindeutig als FDE, kennzeichnet die veröffentlichten Produktbilder jedoch mit „Abbildungen schwarz“. Auf beiden Bildern ist die schwarze Formreferenz 400-0381 eingraviert. Black Raptor gibt diese Aufnahmen deshalb nicht als exakte Farbfotografie von 400-0469 aus. Unsere Medien tragen den Hinweis direkt im Bild und ergänzen technische Grafiken für die tatsächliche FDE-Artikelidentität.
Der sichtbare FDE-Ton kann abhängig von Beschichtung, Charge, Licht und Bildschirm variieren. Ein optischer Farbgleichlauf mit einer vorhandenen Montage wird nicht zugesichert. Bestellentscheidend sind 400-0469, die klassische Aufnahme und die bestätigten Maße.
Montage: zwei kleine Schrauben, große Verantwortung
ZCO warnt im Montagehandbuch ausdrücklich davor, andere Befestigungsschrauben oder fremde Anbauteile zu verwenden: zu lange Schrauben können in den Bereich des Zielfernrohrs ragen und es dauerhaft beschädigen. Verwendet werden nur die für die ZCO-Montage vorgesehenen beziehungsweise beiliegenden Schrauben.


Waffe sichern: entladen, Arbeitsbereich freimachen und Optik stabil ablegen.

Identität bestätigen: 400-0469, klassische Short-Rail-Familie, FDE und passende Block-Mount-Aufnahme prüfen.

Position planen: eine der vorgesehenen Positionen wählen, sodass Gerätefuß, Türme und Sichtachsen frei bleiben.

Anlageflächen prüfen: Rail, Aufnahme, Schrauben und Gewinde müssen sauber und beschädigungsfrei sein.

Nur richtige Schrauben verwenden: Länge und Gewinde dürfen nicht aus einer IDX- oder Fremdlösung übernommen werden.

Nach Herstellervorgabe anziehen: für die Zubehörschrauben wird keine Universalzahl aus Ringkappen oder Basisklemmung übertragen.

Gesamtsystem testen: Hauptoptik, Zusatzgerät, Verschluss, Anschlag und Transport kontrollieren.


Praxisprotokoll nach dem ersten Einsatz
Position von Rail und Gerät fotografieren oder markieren. Hauptoptik und Zusatzgerät separat kontrollieren. Nach Schussbelastung Schraubensitz, Markierungen und mögliche Kontaktspuren vergleichen. Bei einer Treffpunktveränderung wird die gesamte Schnittstellenkette geprüft.

Technische Daten


Black-Raptor-/Reimer-Bestellnummer
ZCO4000469


ZCO-Bestellnummer
400-0469


Offizielle Bezeichnung
Short Picatinny Rail FDE


Produktfamilie
klassische direkt verschraubte ZCO-Mount-Zubehörschiene


Farbe
FDE


Höhe H
15 mm


Länge L
35 mm


Gewicht
15 g


Positionierung laut ZCO
am Block Mount an acht Positionen verschraubbar


Material
für die exakte Rail in den ausgewerteten Quellen nicht separat ausgewiesen


Maximallast / Zubehörschrauben-Drehmoment
nicht universell veröffentlicht; nur exakte Herstellerfreigabe verwenden


Lieferumfang
Belegt ist eine ZCO Short Picatinny Rail FDE 400-0469 als Einzelartikel. Reimer beschreibt den Artikel als Aufsatzschiene; Zielfernrohr, Block Mount und Anbaugerät gehören nicht zum Lieferumfang. ZCO verlangt die vorgesehenen beziehungsweise beiliegenden Befestigungsschrauben, doch die öffentlich sichtbare Reimer-Seite zählt den Schraubensatz nicht einzeln auf; deshalb wird kein bestimmter Schraubeninhalt zugesagt.
FAQ
Ist 400-0469 wirklich FDE? Ja. Reimer und das offizielle ZCO-Handbuch führen 400-0469 als Short Picatinny Rail FDE. Warum zeigen die Reimer-Bilder eine schwarze Schiene? Reimer kennzeichnet ausdrücklich „Abbildungen schwarz“; sichtbar ist 400-0381, die schwarze Formreferenz. Wie lang ist die Rail? ZCO nennt L 35 mm. Wie hoch ist sie? ZCO nennt H 15 mm für die kurze Railfamilie 400-0381/400-0469. Wie schwer ist 400-0469? 15 g laut offizieller ZCO-Tabelle. Passt sie an jede ZCO-Montage? Nein. Das Handbuch ordnet sie der klassischen Block-Mount-Schnittstelle zu; Generation und Lochbild müssen passen. Ist sie dasselbe wie 400-0695? Nein. 400-0695 ist die aktuelle kurze IDX-FDE-Ausführung mit eigener Geometrie und Indexschnittstelle. Wann ist 400-0470 besser? Wenn der Gerätefuß mehr Länge braucht oder die gewünschte Position auf 35 mm nicht vollständig und sicher erreicht wird. Welche Schrauben darf ich verwenden? Nur die für das ZCO-System vorgesehenen beziehungsweise beiliegenden Schrauben; zu lange Fremdschrauben können die Optik beschädigen. Welches Drehmoment gilt? Nur die exakte aktuelle Vorgabe für die Zubehörbefestigung. Werte der Basisklemmung oder Ringkappen dürfen nicht übertragen werden. Wie schwer darf das Anbaugerät sein? Eine universelle Maximallast veröffentlicht die ausgewertete exakte Quelle nicht. Muss nach der Montage kontrollgeschossen werden? Ja. Hauptoptik und Zusatzgerät werden separat geprüft und der Sitz nach Belastung kontrolliert.
