Pulsar Quantum HSQ 19 Urządzenie termowizyjne

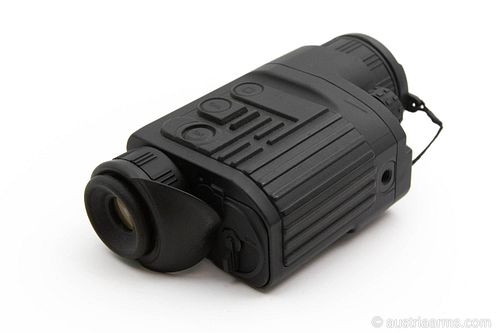

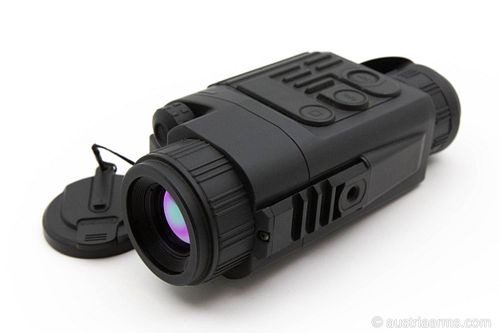

Das Pulsar Quantum HSQ 19 ist ein Wärmebildgerät mit ungekühltem Mikrobolometer und 160 × 120 Pixel Auflösung. Das 19-mm-Objektiv bietet eine 2-fache optische Vergrößerung und ein Sehfeld von 12° horizontal bzw. 9° vertikal. Die Darstellung erfolgt über ein integriertes 0,31″-OLED-Display mit 640 × 480 Pixeln.

Das Gerät verfügt über eine Bildwechselfrequenz von 30 Hz, einen Dioptrienausgleich von +5 bis −5 dpt sowie die Darstellungsmodi „White Hot“ und „Black Hot“. Die minimale Fokussierentfernung beträgt 2 m. Die maximale Entdeckungsdistanz für ein Objekt mit 1,7 × 0,5 m wird mit bis zu 450 m angegeben.

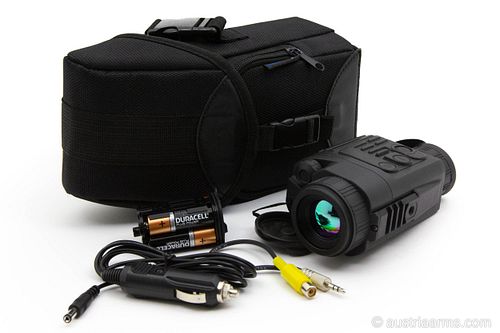

Das Quantum HSQ 19 verfügt über eine Weaver-Montageschiene, zwei ¼“-Stativgewinde, einen Videoausgang sowie einen Anschluss für eine externe Stromversorgung. Die Stromversorgung erfolgt über vier AA-Batterien; die Betriebsdauer mit einem Batteriesatz beträgt laut Hersteller mindestens zwei Stunden. Das Gehäuse ist nach IPX4 geschützt und für Betriebstemperaturen von −20 °C bis +50 °C ausgelegt.

Technische Daten:

Modell: Quantum HSQ 19

SKU: 77309

Sensor: ungekühltes Mikrobolometer

Sensorauflösung: 160 × 120 Pixel

Bildwechselfrequenz: 30 Hz

Vergrößerung: 2×

Objektiv: 19 mm

Sehfeld horizontal: 12°

Sehfeld vertikal: 9°

Display: OLED, 0,31″, 640 × 480 Pixel

Naheinstellgrenze: 2 m

Austrittspupille: 8 mm

Spektralbereich: 8,3–13,6 µm

Dioptrienausgleich: +5 bis −5 dpt

Entdeckungsdistanz: bis 450 m

Batterie: 4 × AA

Betriebsdauer: mindestens 2 Stunden

Videoausgang: PAL/NTSC

Externe Stromversorgung: 8,4–15 V

Schutzart: IPX4

Betriebstemperatur: −20 °C bis +50 °C

Abmessungen: 177 × 86 × 58 mm

Gewicht: 400 g ohne / 490 g mit Batterien

Montage: Weaver

Stativgewinde: 2 × ¼“
