Spuhr · Kaufberatung
Ringmaß, Bauhöhe und Vorneigung als abgestimmtes System wählen
Spuhr Zielfernrohrmontage, 34 mm / 38 mm / 10,3 MOA Gen 3 wird hier nicht nur über Merkmale eingeordnet: Entscheidend sind Passung, Variante und die praktische Folge für dein Setup.
Passung zuerst prüfen

Passt das Produkt zu deinem Setup?


Passt gut wenn Rohrdurchmesser, Picatinny-Schnittstelle, gewünschte Höhe, Vorneigung und gegebenenfalls Vorversatz exakt passen.


Passt eher nicht wenn nur der Rohrdurchmesser geprüft wurde oder Objektiv, Turm, Hülsenauswurf beziehungsweise Augenabstand kollidieren.



Kaufcheck vor dem Bestellen 34-mm-Ringe, Bauhöhe, MOA/MIL-Vorneigung, QD-Ausführung, Vorversatz und Schienenstandard. Prüfe die gewählte Variante gegen die Bezeichnung am vorhandenen System und gegen die Herstellerunterlagen.

Zwischen einer neutralen Montage und einer stark geneigten Long-Range-Lösung liegt oft der vernünftigste Arbeitsbereich. Drei MIL können den nutzbaren Höhenweg in Richtung weiter Ziele verschieben, ohne den Nullpunkt und die Bildqualität so stark zu belasten wie größere Winkel. Der Vorteil entsteht aber nur, wenn Rail und Montage zusammen gerechnet werden.

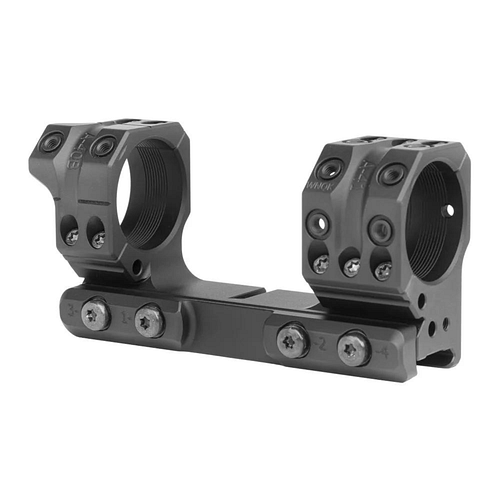

Die SP-4302C setzt ein 34-mm-Zielfernrohr am hinteren Ring auf 38 mm und neigt dessen Achse um 3 MIL beziehungsweise 10,3 MOA. Spuhr positioniert diese hohe Bauform für große Objektivklassen und verlängerte Picatinny-Rails, auf denen auch ein separat montiertes Vorsatzgerät genutzt werden kann.

Vor dem Kauf gehören vier Größen zusammen: Neigung der Waffenrail + 3 MIL Montagewinkel = Gesamtneigung. Der reale Gegenverstellweg muss den gewünschten Nullpunkt zulassen. Die 38-mm-Linie muss zur Schaftbacke und Clip-on-Achse passen. Das reale Objektivaußenmaß samt Kappe bestimmt den Freiraum.
Was 3 MIL im System verändern
Die Montage richtet die Optik gegenüber der Rail nach vorn abfallend aus. Beim Einschießen wird in Gegenrichtung korrigiert. Bleibt der Nullpunkt erreichbar, kann anschließend ein größerer Anteil des bereits vorhandenen Höhenverstellwegs für weiter entfernte Ziele genutzt werden.
Der mechanische Gesamtverstellweg wird nicht größer. Auf einer neutralen Rail entstehen 3 MIL Systemneigung; auf einer bereits um 6 MIL geneigten Rail sind es zusammen 9 MIL. Zero-Stop, tatsächlicher Gegenweg und Einschießkorrektur entscheiden, ob diese Kombination funktioniert.
Für einen Aufbau, der seinen Distanzbereich neutral abdeckt, ist die SP-4002C ehrlicher. Werden deutlich mehr als 3 MIL gebraucht und bleibt der Nullpunkt erreichbar, ist die SP-4602C mit 6 MIL die passendere Stufe.

Ausbilder-Tipp: Den Nahnullpunkt als harte Grenze behandeln Bestimme zuerst Railwinkel und verfügbaren Gegenweg mit eingerichtetem Zero-Stop. Erst wenn Rail plus 3 MIL den vorgesehenen Nullpunkt sicher zulassen, wird der zusätzliche Höhenweg auf Distanz bewertet. Ein Turmanschlag lässt sich nicht durch festeres Anziehen der Montage lösen.
Objektivfreiheit entlang der geneigten Achse
Spuhr misst die 38 mm an der hinteren Ebene des hinteren Rings. Durch 3 MIL fällt die Achse nach vorn ungefähr 0,3 mm je 100 mm. Über einer parallelen durchgehenden Rail lautet die Rechnung: Höhe = 38 mm minus 0,003 mal Abstand in Millimetern.
Liegt die breiteste Stelle des Objektivs 150 mm weiter vorn, beträgt die Achshöhe dort 37,55 mm. Ein reales Außengehäuse mit 66 mm lässt rechnerisch 4,55 mm; bei 70 mm Außendurchmesser bleiben 2,55 mm. Schutzkappe, Toleranz, Schmutz und Sicherheitsreserve sind davon noch abzuziehen.
Eine 56-mm-Objektivklasse bezeichnet die Frontlinse und nicht das Außenmaß. Spuhrs Ausrichtung auf 56-mm-Objektive ist deshalb keine Universalzusage für jedes Gehäuse und jede Kappe.

Nutzer-Tipp: Nicht am Modellnamen messen Miss den größten Durchmesser mit der tatsächlich verwendeten Kappe und seinen Abstand zur hinteren Ringebene. Ziehe je 100 mm 0,3 mm von der 38-mm-Achse ab und anschließend den halben Außendurchmesser. Nur die verbleibende Reserve ist kaufentscheidend.
Vorsatzgerät: gleiche Achse, eigene Aufnahme
Die hohe SP-4302C kann Teil eines Systems mit Nachtsicht- oder Wärmebildvorsatzgerät sein, trägt aber nur das Zielfernrohr. Benötigt werden eine verlängerte Frontbasis, die freigegebene Clip-on-Aufnahme und ein Frontgerät, dessen Achshöhe zur geneigten Zielfernrohrachse passt.
Da die Optik um 3 MIL fällt, muss die Frontaufnahme nicht nur nominell „38 mm“ heißen. Entscheidend ist die reale Achse an der Position des Vorsatzgeräts. Bedienraum für Fokus, Batteriefach und Verriegelung kommt zusätzlich hinzu. Eine Höhenangabe ohne Messbezug zur Rail und ohne Längsposition ist dafür nicht ausreichend.

Nutzer-Tipp: Frontgerät an seiner Position ausrichten Berechne die Zielfernrohrachse dort, wo das Vorsatzgerät tatsächlich sitzt. Bei 200 mm Abstand ist sie gegenüber der hinteren Messebene um rund 0,6 mm abgesunken. Eine rein nominelle Höhenangabe ohne Längsbezug kann deshalb trotz freier Mechanik zu Achsversatz führen.
38 mm Höhe ohne Cantilever
Die erhöhte Linie passt zu großen Objektiven, verstellbaren Chassisbacken und Frontgeräten. Auf einem niedrigen Jagdschaft kann sie einen Wangenaufsatz erfordern. Stabiler Wangenkontakt bleibt wichtiger als maximaler Freiraum.
Die Montage besitzt keinen Vorversatz. Auf AR-Plattformen kann die Höhe stimmen, während der Augenabstand zu kurz bleibt. Dann ist eine Cantilever-Ausführung technisch richtiger, statt den hinteren Ring auf eine ungeeignete Rohrzone zu setzen.
Gen3-Ringraum und feste Klemmung
Das C-Suffix kennzeichnet Gen3. Die 34-mm-Ausführung bietet laut Maßzeichnung 66 mm freien Raum zwischen den Ringbereichen und 32 mm Ringbreite. Dadurch passen auch viele Optiken mit verlängertem Erektorgehäuse, sofern beide Ringe vollständig auf geraden Rohrflächen sitzen.
Die SP-4302C wird fest auf MIL-STD-1913 oder STANAG 4694 verschraubt. Sie besitzt keine QD-Hebel und passt laut Spuhr nicht auf SAKO S20 oder zweiteilige Rails. Sieben Interfaces und die integrierte Libelle bleiben Teil des gemeinsamen Montagenkörpers.
Nach aktueller ISMS-Anleitung wird die saubere, leicht geölte Montage nach vorn gegen die Nutflanke gedrückt. Die M5-Tx20-Klemmschrauben erhalten 5 Nm; für die gewachsten M4-Ringschrauben gelten 2,0 Nm oder der niedrigere Optikherstellerwert.

Nutzer-Tipp: Ringzonen vor Augenabstand festlegen Lege Turmblock und gerade Rohrflächen zuerst in den 66-mm-Freiraum und unter die beiden 32-mm-Ringe. Danach wird der gesamte Körper auf der Rail positioniert. So bleibt die Klemmung vollflächig.
Unsere Einschätzung
Der stärkste Kaufgrund ist die ausgewogene Verbindung aus 38-mm-Linie, moderaten 3 MIL und Gen3-Ringraum. Sie passt zu Schützen, die große Optiken oder Fronttechnik einsetzen, aber keine aggressive Long-Range-Neigung benötigen.
Ihr häufigstes Fehlkaufrisiko ist eine bereits geneigte Rail. Aus vermeintlich moderaten 3 MIL können dann 9 MIL Gesamtwinkel werden. Die SP-4302C ist deshalb kein pauschaler Mittelweg, sondern eine berechnete Systemkomponente.

Black-Raptor-Kurzfazit: Kaufen, wenn: 34-mm-Rohr, 38-mm-Kopfposition und 3 MIL Gesamtplanung zusammenpassen, der Nullpunkt erreichbar bleibt und Objektiv oder Frontgerät entlang der geneigten Achse frei laufen. Nicht kaufen, wenn: 0 MIL genügen, 6 MIL benötigt werden, die Rail bereits zu stark geneigt ist oder QD beziehungsweise Cantilever Vorrang haben.
Lieferumfang

1 × Spuhr SP-4302C Gen3
1 × 10-Grad-Nivellierkeil mit Schraubenlängenlehre
1 × Herstelleranleitung

Zielfernrohr, Waffe, Rail, Vorsatzgerät, Clip-on-Aufnahme, Interface-Zubehör und Drehmomentwerkzeug sind nicht enthalten.
Passende Alternativen

SP-4002C: gleiche Höhe ohne zusätzliche Neigung
SP-4602C: gleiche Höhe mit 6 MIL
SP-4902C: gleiche Höhe mit 9 MIL
QDP-4602: 38 mm und 6 MIL mit QD-Hebeln

Technische Daten


Modell: SP-4302C Gen3

Mittelrohr: 34 mm

Achshöhe: 38 mm / 1,5 Zoll am hinteren Ring

Neigung: 3 MIL / 10,3 MOA

Aufnahme: MIL-STD-1913 / STANAG 4694

QD / Cantilever: nein / nein

Körper / gesamt: 120 mm / 130 mm

Ringraum / Ringbreite: 66 mm / 32 mm

Gewicht: 255 g / 9,0 oz

Material: Aluminium der 7000er-Serie, harteloxiert

Interfaces: sieben Sätze, integrierte Libelle

EAN: 7340150701970

Drehmoment: 5 Nm Rail; 2,0 Nm oder niedrigerer Optikherstellerwert an den Ringen

FAQ
Vergrößern 3 MIL den Gesamtverstellweg? Nein. Sie verschieben nur die Arbeitslage innerhalb des vorhandenen Bereichs. Wie wirken 3 MIL auf einer geneigten Rail? Die Winkel addieren sich. Eine 6-MIL-Rail ergibt mit dieser Montage 9 MIL Gesamtsystemneigung. Passt jedes 56-mm-Objektiv? Nein. Die Zahl bezeichnet die Linse, nicht das reale Gehäuse samt Kappe. Ist eine Clip-on-Aufnahme enthalten? Nein. Frontbasis, Aufnahme und Vorsatzgerät werden separat benötigt. Ist die SP-4302C eine QD-Montage? Nein. Sie wird fest verschraubt. Wann ist die SP-4002C besser? Wenn 38 mm Höhe passen, aber kein zusätzlicher Montagewinkel benötigt wird.
Technische Daten praktisch gelesen


Kaufkritische Daten 34-mm-Ringe, Bauhöhe, MOA/MIL-Vorneigung, QD-Ausführung, Vorversatz und Schienenstandard.


Praxisfolge Die richtige Geometrie schafft Freigängigkeit und nutzbaren Verstellweg; zu viel Vorneigung kann den Nahbereich einschränken.


Grenzen und Fehlkauf vermeiden

Wichtig vor Montage und Nutzung Nach Spuhr-Vorgabe mit Drehmomentschlüssel montieren. Ringdeckel gleichmäßig anziehen und Nullhaltung nach Erstmontage kontrollieren.


Lieferumfang Zum Lieferumfang gehört ausschließlich die im bestehenden Produkttext und in der gewählten Variante ausdrücklich benannte Ausführung. Abgebildete Waffen, Optiken oder weiteres Zubehör sind nicht enthalten, sofern sie nicht ausdrücklich aufgeführt sind.


Black-Raptor-Einordnung: Sinnvoll ist diese Ausführung dann, wenn die kaufkritischen Maße und Schnittstellen vorab eindeutig bestätigt sind. Bei unklarer Passung zuerst Modellbezeichnung und vorhandene Aufnahme prüfen.
