ZCO 400-0664 · Throw Lever Sport · Schwarz
Mehr Griff am Vergrößerungsring – ohne den Charakter der ZCO-Verstellung zu verfälschen.

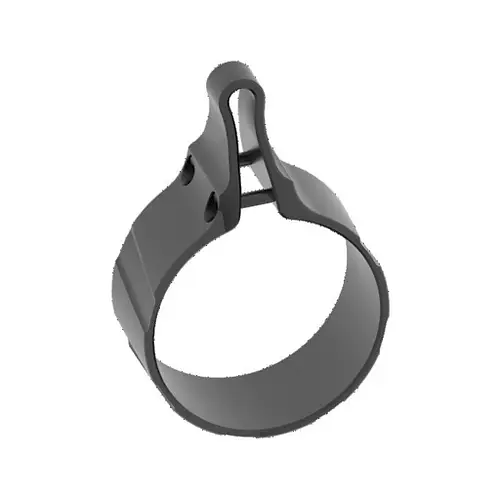

Der ZCO Throw Lever 400-0664 ist kein neuer Zoomring, sondern ein passgenauer Hebel für den vorhandenen Vergrößerungsring der ZCO Sport-Zielfernrohre. Er vergrößert den wirksamen Bedienradius und erleichtert dadurch schnelle, reproduzierbare Vergrößerungswechsel – besonders mit Handschuhen, unter Zeitdruck oder in unbequemen Anschlägen.
ZCO nennt 49, 53, 81 und 25 mm als Konstruktionsmaße, 30 g Gewicht und EN AW-7075 Aluminium.


400-0664 Sport-Ausführung


30 g Gewicht


81 mm max. Datenblattmaß C


EN AW-7075 Material




Kaufen, wenn …
du den Vergrößerungsring eines kompatiblen ZCO Sport-Zielfernrohrs schneller und mit weniger Fingerkraft bedienen willst und genügend Freigang zu Verschluss, Montage, Schiene und Transportlösung vorhanden ist.


Nicht kaufen, wenn …
du das ZC Hunter 1,7–12×50 ausrüstest, ausdrücklich FDE brauchst oder ein defekter beziehungsweise schwergängiger Vergrößerungsring repariert werden muss. Dafür gibt es andere Ausführungen beziehungsweise ZCO-Service.


Unsere Einschätzung

Black-Raptor-Kaufurteil
400-0664 ist ein Bedienupgrade, kein optisches Tuning. Sein Nutzen entsteht dort, wo der Schütze zwischen weitem Überblick und hoher Detailvergrößerung schnell wechseln muss. Der Hebel macht die Bewegung leichter erreichbar, aber auch die Außenkontur größer. Premium ist deshalb nicht „montieren und vergessen“, sondern eine individuell gewählte Hebelposition mit vollständigem Endanschlag-, Verschluss- und Transporttest.

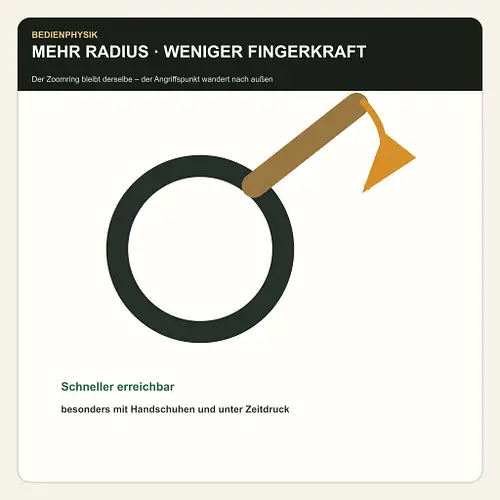

Warum der Hebel schneller wirkt
Der Vergrößerungsring bleibt mechanisch derselbe. Der Throw Lever schafft einen weiter außen liegenden Angriffspunkt. Bei gleicher Handkraft entsteht dadurch ein höheres Drehmoment am Ring; alternativ genügt weniger Fingerkraft für dieselbe Verstellung. Gleichzeitig kann die Hand den Hebel ertasten, ohne die vollständige Ringkontur suchen zu müssen.
Das verändert weder Absehen, Klickwerte, Parallaxe noch optische Leistung. Auch die Schwergängigkeit eines beschädigten, verschmutzten oder vereisten Mechanismus darf nicht mit zusätzlicher Hebelkraft „überwunden“ werden. Ungewöhnlicher Widerstand ist ein Prüf- oder Servicegrund, kein Anlass, stärker zu drücken.

Ausbilder-Tipp: Bewegungsablauf standardisieren
Definiere eine Arbeitsposition für niedrige und hohe Vergrößerung und übe den Wechsel mit Anschlag, Handschuhen und geschlossenen Augen. Danach kontrollierst du den eingestellten Wert. Der Hebel soll Orientierung geben, aber die Skala nicht ersetzen.

Sport-Ausführung klar vom Hunter-Hebel trennen
ZCO bezeichnet 400-0664 ausdrücklich als „Throw Lever Sport“ für die Sport-/Präzisionszielfernrohre. Typische Systempartner sind das ZC420 4–20×50 , das ZC527 5–27×56 und das ZC840 8–40×56 . Bei Modellgenerationen außerhalb dieser Produktfamilie wird die Freigabe vor dem Kauf bestätigt.
Für das ZC Hunter 1,7–12×50 ist der ZC-TL / Zoomring Hunter 600-0277 die eigenständige Lösung. Dass bei manchen Shop-Titeln „Hunter“ an einem ZC420 steht, macht daraus nicht automatisch das separate ZC-Hunter-Modell. Modellfamilie und Teilenummer entscheiden.
Wer einen FDE-Aufbau führt, nimmt den Throw Lever FDE 400-0803 . Das ZCO-Datenblatt führt Schwarz 400-0664 und FDE 400-0803 mit denselben Grundmaßen, demselben Gewicht und Material.
Die Maße richtig lesen
Das Datenblatt weist A = 49 mm, B = 53 mm, C = 81 mm und D = 25 mm aus. Diese Werte beschreiben die Gesamtkonstruktion aus Ring, Hebel und Außenkontur – nicht vier Einstellpositionen und auch keinen Montagedurchmesser, den man auf ein beliebiges Zielfernrohr übertragen darf.
C = 81 mm macht deutlich, warum die Kollisionsprüfung wichtig ist: Der Hebel ragt bewusst weit genug heraus, um schnell gegriffen zu werden. Dieser Vorteil kann in engem Futteral, an einer hoch bauenden Schiene, nahe am Verschlussgriff oder unter einer Abdeckung zum Nachteil werden.
Hebelposition: ergonomisch, aber nicht beliebig
Die beste Ausgangsposition hängt von Vergrößerungsbereich, Anschlag und Handführung ab. Rechts- und Linksschützen können unterschiedliche Positionen bevorzugen. Entscheidend ist, dass beide Endanschläge des Vergrößerungsrings erreichbar bleiben und der Hebel in keiner Stellung an Verschluss, Turm, Montage, Schiene, Wärmebildadapter oder Schutzabdeckung anschlägt.
Ein Kontakt kurz vor dem Endanschlag kann dazu führen, dass die aufgedruckte Vergrößerung nicht vollständig erreicht wird. Das fällt im Einsatz oft erst dann auf, wenn der Bedienweg bereits automatisiert ist. Deshalb werden niedrigste, mittlere und höchste Vergrößerung nach der Montage bewusst angefahren und visuell bestätigt.

Hebelwirkung ist keine Reparatur
Wenn der Ring ruckelt, kratzt, seitliches Spiel hat oder deutlich schwerer als gewohnt läuft, nicht mit dem Throw Lever „freiarbeiten“. Optik sichern, Ursache prüfen und bei Bedarf ZCO beziehungsweise den Fachhandel einbeziehen.

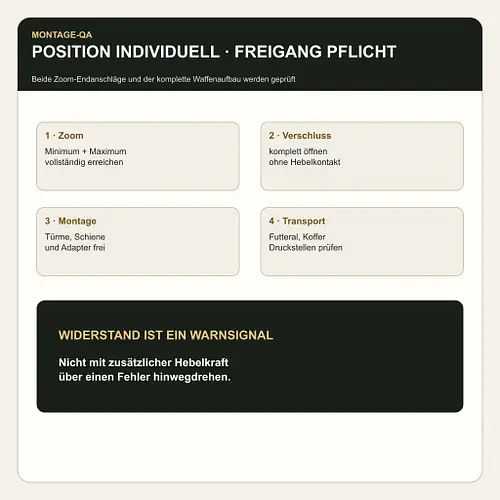

Montage- und Funktionsprotokoll


System sichern: Waffe entladen, sichern und stabil ablegen.

Identität prüfen: 400-0664, Sport-Ausführung und gewünschte schwarze Konfiguration bestätigen.

Ring inspizieren: Vergrößerungsring reinigen und auf Schäden oder ungewöhnliche Schwergängigkeit prüfen.

Hebel anlegen: spannungsfrei und gemäß ZCO-Konstruktion am vorgesehenen Ring positionieren.

Position vorwählen: Bedienhand, Anschlag und bevorzugte Orientierung berücksichtigen.

Befestigung sichern: nur mit vorgesehenem Befestigungsteil; kein erfundenes Universal-Drehmoment, kein Kleber ohne ZCO-Vorgabe.

Endanschläge testen: niedrigste und höchste Vergrößerung vollständig und ohne Kontakt erreichen.

Systemfreigang prüfen: Verschluss vollständig öffnen, Montage und Zusatzschienen kontrollieren.

Transport simulieren: Futteral, Koffer, Abdeckung und mögliche Druckstellen testen.

Praxisprüfung: mit Handschuhen, in Anschlag und unter Zeitdruck bedienen; danach festen Sitz kontrollieren.

Technische Daten


Bestellnummer
ZCO4000664 / 400-0664


Produkttyp
Throw Lever / Vergrößerungshebel für ZCO Sport-Zielfernrohre


Funktion
vergrößerter Bedienradius am vorhandenen Vergrößerungsring


Farbe
Schwarz; FDE-Alternative 400-0803


Maß A
49 mm


Maß B
53 mm


Maß C
81 mm


Maß D
25 mm


Gewicht
30 g


Material
EN AW-7075 Aluminium; laut ZCO aus einem Stück gefräst


Abgrenzung
nicht der ZC-Hunter-Hebel 600-0277 und kein Ersatz-Zoomring


Lieferumfang
Belegt ist ein ZCO Throw Lever Sport, Artikel 400-0664. Zielfernrohr, Montage, Werkzeug, Ersatzschrauben, Klebstoff und weiteres abgebildetes Zubehör gehören nur dazu, wenn sie im konkreten Angebot ausdrücklich genannt sind.
FAQ
Was bringt ein Throw Lever? Er vergrößert den Bedienradius des vorhandenen Vergrößerungsrings und erleichtert schnelle Wechsel, besonders mit Handschuhen. Ist 400-0664 ein kompletter Zoomring? Nein. Es ist ein Hebel, der am vorhandenen Vergrößerungsring befestigt wird. Passt er an ZC420, ZC527 und ZC840? ZCO führt ihn als Sport-Ausführung für die Präzisionszielfernrohre. Diese drei Sportfamilien sind die typischen Systempartner; konkrete Generation und Ringkontur vor Montage prüfen. Passt er an das ZC Hunter 1,7–12×50? Dafür ist die eigenständige Hunter-/ZC-TL-Ausführung 600-0277 vorgesehen. Was ist die FDE-Alternative? ZCO 400-0803 mit denselben veröffentlichten Grundmaßen, 30 g Gewicht und EN AW-7075. Warum muss der Verschluss geprüft werden? Der herausstehende Hebel kann je nach Stellung und Aufbau in den Arbeitsweg des Verschlussgriffs ragen. Kann ich die Position frei wählen? Sie wird ergonomisch gewählt, muss aber beide Zoom-Endanschläge und vollständigen Freigang erlauben. Macht der Hebel einen schwergängigen Ring wieder in Ordnung? Nein. Ungewöhnlicher Widerstand ist ein Prüf- oder Servicegrund. Wie schwer ist er? 30 g laut ZCO-Datenblatt. Aus welchem Material besteht er? EN AW-7075 Aluminium; ZCO beschreibt ihn als aus einem Stück hochwertigen Aluminiums gefräst. Welches Drehmoment gilt? In den zugänglichen Produktdaten ist kein belastbarer Universalwert veröffentlicht. Nur die konkrete ZCO-Vorgabe verwenden. Was muss nach der Montage getestet werden? Beide Vergrößerungs-Endanschläge, Verschlussweg, Montagefreigang, Bedienung im Anschlag, Handschuhe, Transport und fester Sitz.
