Nocpix Omni L19R 8K Binocolo termico e per visione diurna/notturna (telemetro)

Nocpix OMNI L19R multispectrale 8K warmtebeeldverrekijker met LRF

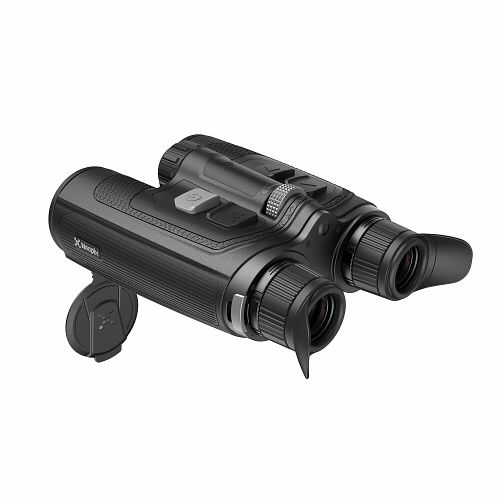

De Nocpix OMNI L19R combineert drie manieren van observeren in één hoogwaardige binoculaire kijker: warmtebeeld voor snel detecteren, 8K digitaal beeld voor gedetailleerd identificeren en digitaal nachtzicht voor observeren in volledige duisternis. Voeg daar een geïntegreerde laserafstandsmeter tot 1.000 meter, elektronische beeldstabilisatie en ballistische berekening aan toe en de OMNI L19R wordt veel meer dan alleen een warmtebeeldverrekijker.

Nocpix heeft daarbij bewust gekozen voor twee optische systemen met ieder een eigen taak. De 384 × 288 thermische sensor met ≤15 mK NETD en lichtsterke 19 mm F0.9-lens biedt een breed gezichtsveld om snel grote oppervlakken af te zoeken. Zodra een warmtebron is gevonden, staat het afzonderlijke 8192 × 6144 pixels 8K digitale kanaal met 50 mm F1.8-objectief klaar voor een veel gedetailleerdere beoordeling.

Voor de jager is dat precies waar multispectrale techniek zijn meerwaarde krijgt: eerst vinden wat het menselijk oog mist, vervolgens zien wat je daadwerkelijk voor je hebt.

Warmtebeeld en 8K digitaal beeld in één kijker

De kracht van de Nocpix OMNI L19R zit niet in één sensor, maar in de samenwerking tussen twee volledig verschillende beeldsystemen.

Voor detectie gebruikt de OMNI een 384 × 288 pixels VOx warmtebeeldsensor met 12 μm pixel pitch en een NETD van ≤15 mK. Warmteverschillen worden daardoor snel zichtbaar, ook wanneer wild gedeeltelijk tussen begroeiing staat of wanneer duisternis conventionele optiek vrijwel onbruikbaar maakt.

Voor identificatie kan vervolgens worden overgeschakeld naar de digitale 8192 × 6144 pixels 8K-sensor.

Hiermee combineert Nocpix de sterke punten van beide technieken zonder van één systeem te verwachten dat het alles moet kunnen.

19 mm F0.9 – een breed warmtebeeld om wild snel te vinden

Bij warmtebeeldtechniek is méér vergroting niet automatisch beter. Tijdens het zoeken is juist overzicht belangrijk.

Daarom heeft Nocpix de L19R voorzien van een 19 mm F0.9 thermisch objectief. In combinatie met de 384 × 288 detector ontstaat een royaal gezichtsveld van 13,8° × 10,4°, oftewel circa 24,3 × 18,2 meter op 100 meter.

Dat brede beeld komt uitstekend tot zijn recht wanneer een akker, wildweide, bosrand of dekking systematisch moet worden afgescand. Met een thermische basisvergroting van 1,5× blijft voldoende overzicht behouden om beweging snel op te merken.

Het maximale thermische detectiebereik bedraagt volgens de beschikbare specificaties circa 986 meter.

≤15 mK NETD – gevoelig voor kleine temperatuurverschillen

De resolutie vertelt bij een warmtebeeldcamera slechts een deel van het verhaal. Minstens zo relevant is hoe goed de sensor kleine temperatuurverschillen van elkaar kan onderscheiden.

De OMNI L19R heeft een opgegeven NETD van ≤15 mK.

Dat is vooral relevant onder thermisch moeilijke omstandigheden. Denk aan een vochtige herfstavond, nevel, lichte regen of een omgeving waarin grond, vegetatie en wild qua temperatuur relatief dicht bij elkaar liggen.

Juist dan moet de sensor subtiele temperatuurverschillen kunnen omzetten in bruikbare contouren en contrast.

In combinatie met het bijzonder lichtsterke F0.9-objectief krijgt de compacte 384-sensor daarmee serieuze mogelijkheden voor praktisch jachtgebruik.

8K digitaal kanaal met 8192 × 6144 pixels

Zodra thermisch een warmtebron is gevonden, komt de tweede helft van het OMNI-concept tot zijn recht.

Het digitale kanaal beschikt over een 8192 × 6144 pixels sensor met een pixelgrootte van 1,2 μm. Dat betekent ruim 50 miljoen pixels aan beeldinformatie.

Waar het warmtebeeld vooral antwoord geeft op de vraag waar bevindt zich iets?, kan het 8K-kanaal helpen bij de volgende vraag: wat zie ik precies?

Fijne kenmerken zoals lichaamsbouw, kop, vachtstructuur en andere herkenningspunten kunnen in het digitale beeld veel natuurlijker worden beoordeeld dan via uitsluitend een warmtebeeld.

50 mm F1.8-objectief voor identificatie op afstand

Het digitale kanaal heeft een eigen 50 mm F1.8-objectief.

Waar de 19 mm thermische lens bewust een groot terrein bestrijkt, is de langere brandpuntsafstand van het digitale kanaal juist bedoeld om het gevonden object nader te bekijken.

De digitale basisvergroting bedraagt 3× en kan worden verhoogd tot 18×. Het gezichtsveld bedraagt circa 15,4 × 11,5 meter op 100 meter.

De twee optische systemen vullen elkaar daardoor logisch aan:

19 mm thermisch – zoeken en detecteren
50 mm 8K digitaal – bekijken en identificeren

Dat maakt de OMNI L19R bijzonder geschikt voor jagers die regelmatig grote percelen, bosranden en open terrein observeren.

Ook digitaal nachtzicht met IR-ondersteuning

Multispectraal houdt bij de OMNI niet op bij warmtebeeld en daglicht.

Het digitale systeem kan in combinatie met een IR-illuminator ook worden gebruikt voor digitaal nachtzicht. Afhankelijk van de uitvoering wordt de OMNI aangeboden met 850 nm of 940 nm infraroodverlichting.

Hierdoor beschikt de gebruiker in feite over drie verschillende observatiemogelijkheden binnen één apparaat:

thermisch detecteren – digitaal overdag observeren – digitaal in het donker observeren.

Dat biedt meer vrijheid om per situatie de beeldtechniek te kiezen die op dat moment de meeste informatie geeft.

Elektronische beeldstabilisatie – EIS

De enorme resolutie van een 8K-sensor nodigt uit om verder in te zoomen, maar juist dan wordt iedere kleine beweging van de handen steeds zichtbaarder.

Daarom beschikt de Nocpix OMNI L19R over EIS – Electronic Image Stabilization.

De elektronische beeldstabilisatie helpt bewegingen in het beeld te reduceren en maakt observeren bij hogere digitale vergrotingen rustiger. Zeker bij langdurig uit de hand observeren of wanneer een dier op grotere afstand nauwkeuriger moet worden bekeken, is dat een praktische toevoeging.

Geïntegreerde laserafstandsmeter tot 1.000 meter

Afstand inschatten in het donker of in groot open terrein blijft lastig. De OMNI L19R beschikt daarom over een geïntegreerde laserafstandsmeter met een maximaal opgegeven meetbereik van 1.000 meter.

Na het detecteren en identificeren kan dus vanuit hetzelfde apparaat ook de afstand worden bepaald.

Voor de jacht betekent dit dat minder losse apparatuur nodig is en de waarneming niet hoeft te worden onderbroken om naar een afzonderlijke afstandsmeter te grijpen.

Ballistische berekening

De geïntegreerde LRF wordt aangevuld met ballistische berekening.

Op basis van de gemeten afstand en ingevoerde ballistische gegevens kan het systeem aanvullende correctie-informatie geven. Daarmee kan de OMNI niet alleen als observatie-instrument worden gebruikt, maar ook als informatiebron voordat met een afzonderlijke richtkijker een verantwoord schot wordt overwogen.

Vooral bij onbekende afstanden is de combinatie van observeren, identificeren, meten en berekenen praktisch.

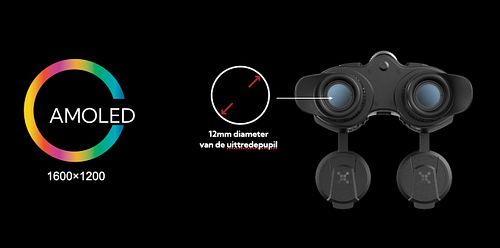

0,5-inch AMOLED-display met 1600 × 1200 pixels

Alle beeldinformatie wordt weergegeven op een 0,5-inch AMOLED-display met een resolutie van 1600 × 1200 pixels.

AMOLED-techniek biedt een hoog contrast en een directe beeldopbouw, eigenschappen die bij zowel thermische als digitale beelden van belang zijn.

Omdat de OMNI als echte binoculaire observatiekijker is ontworpen, wordt met beide ogen gekeken. Dat geeft een natuurlijkere observatiehouding dan langdurig turen door een monoculaire warmtebeeldcamera.

Voor langere observaties vanaf de hoogzit of tijdens het afzoeken van een groot terrein kan dat een aanzienlijk verschil in kijkcomfort betekenen.

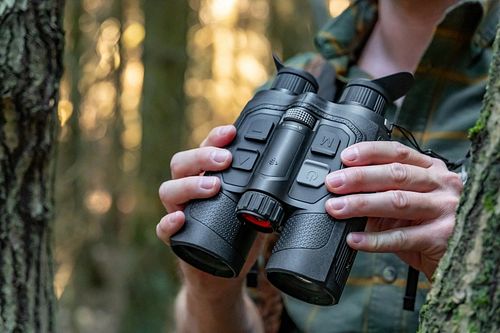

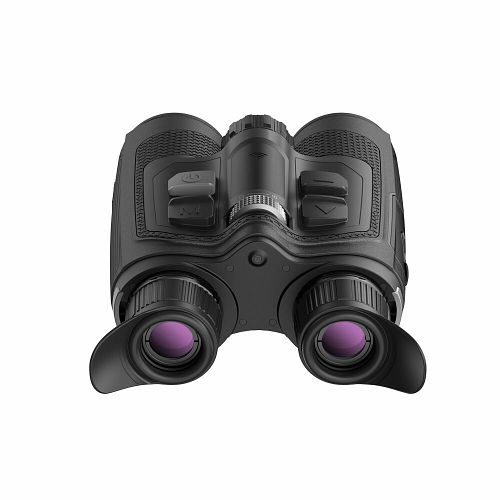

Centrale zoomring voor natuurlijke bediening

In het donker wil je niet voor iedere functie op zoek moeten naar de juiste knop.

Nocpix heeft de bediening van de OMNI daarom relatief eenvoudig gehouden. Een centrale digitale zoomring maakt het mogelijk de vergroting intuïtief aan te passen, terwijl de verschillende optische systemen afzonderlijk kunnen worden scherpgesteld.

Dat sluit beter aan bij de manier waarop een traditionele verrekijker wordt bediend en zorgt ervoor dat belangrijke functies ook met handschoenen of bij weinig licht gemakkelijker bereikbaar blijven.

Intern én verwisselbaar accusysteem

Een lange nacht buiten vraagt om meer dan alleen een grote batterijcapaciteit. De energievoorziening moet ook praktisch zijn.

De OMNI L19R combineert daarom een interne accu met twee verwisselbare 18650-accu's. De verwisselbare batterijen kunnen bovendien polariteitsvrij worden geplaatst, zodat tijdens een wissel in het donker niet eerst naar plus en min hoeft te worden gezocht.

De maximale opgegeven gebruiksduur bedraagt tot circa 7,5 uur, afhankelijk van instellingen, gebruikte functies en omgevingstemperatuur.

Voor langere jachten kunnen eenvoudig extra 18650-accu's worden meegenomen.

64 GB geheugen voor foto en video

Bijzondere waarnemingen kunnen rechtstreeks worden vastgelegd. De OMNI L19R beschikt over 64 GB intern geheugen en ondersteunt het maken van foto's en video-opnamen.

Via Wi-Fi en app-ondersteuning kunnen beelden bovendien met een mobiel apparaat worden gebruikt en gedeeld.

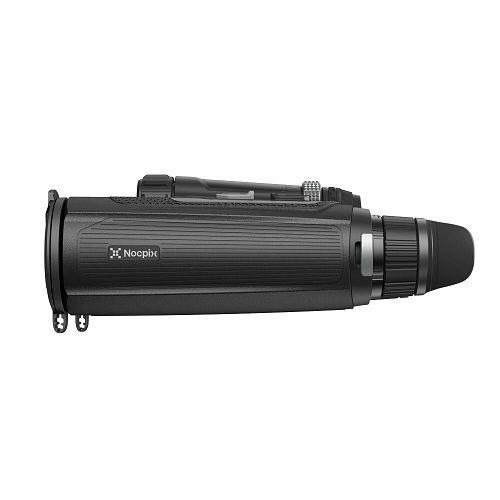

Magnesium behuizing voor serieus veldgebruik

Met zoveel techniek aan boord moet de OMNI ook bestand zijn tegen daadwerkelijk gebruik buiten.

De constructie maakt gebruik van een magnesiumlegering, waarmee Nocpix een hoge structurele sterkte combineert met een beheersbaar gewicht.

De OMNI L19R heeft een IP67-classificatie en is gespecificeerd voor gebruik bij temperaturen van -20 °C tot +50 °C.

Met afmetingen van ongeveer 198 × 144 × 75 mm blijft het geheel relatief compact voor een multispectrale binoculaire kijker met twee optische systemen, LRF en dubbele energievoorziening.

Van warmtebron naar herkenbaar wild

Een realistische praktijksituatie laat het voordeel van de OMNI L19R het beste zien.

Tijdens de avondjacht wordt een groot perceel afgescand. Met het brede 19 mm warmtebeeld valt aan de bosrand vrijwel onmiddellijk een warmtebron op. Door de 1,5× basisvergroting blijft voldoende omgeving zichtbaar om te zien waar het dier zich bevindt en of er meer wild in de buurt staat.

Vervolgens wordt naar het 8K digitale 50 mm-kanaal geschakeld om meer uiterlijke kenmerken te beoordelen. Wanneer nodig wordt de afstand direct met de ingebouwde LRF gemeten.

Eén apparaat heeft daarmee drie afzonderlijke handelingen uitgevoerd waarvoor traditioneel meerdere apparaten nodig zouden zijn:

detecteren → identificeren → afstand bepalen.

Precies daarin zit de meerwaarde van de OMNI.

Voor wie is de Nocpix OMNI L19R bedoeld?

De OMNI L19R is vooral interessant voor de jager die veel observeert en daarbij niet afhankelijk wil zijn van één beeldtechnologie.

Wie uitsluitend zo ver mogelijk thermisch wil detecteren, kan voor hetzelfde budget wellicht een apparaat kiezen waarbij vrijwel alle techniek in één grotere thermische sensor is geïnvesteerd. De OMNI kiest bewust een andere richting.

Hier draait het om veelzijdigheid en de kwaliteit van de totale observatie.

De brede 19 mm warmtebeeldoptiek zoekt. De gevoelige ≤15 mK detector lokaliseert. De 8K-camera geeft een natuurlijk digitaal beeld voor verdere identificatie. IR maakt digitaal nachtzicht mogelijk. EIS stabiliseert het beeld. De LRF bepaalt de afstand.

Voor de jager die al deze informatie daadwerkelijk gebruikt, biedt die combinatie aanzienlijk meer dan een conventionele warmtebeeldkijker.

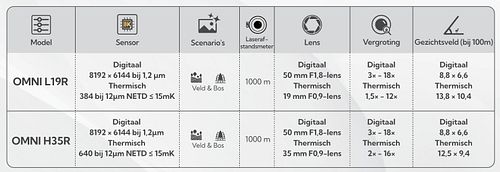

Nocpix OMNI L19R – belangrijkste specificaties

Specificatie
Nocpix OMNI L19R

Type
Multispectrale binoculaire observatiekijker

Warmtebeeldsensor
384 × 288 pixels VOx

Pixel pitch thermisch
12 μm

NETD
≤15 mK

Beeldfrequentie thermisch
50 Hz

Thermisch objectief
19 mm F0.9

Thermische vergroting
1,5–12×

Thermisch gezichtsveld
13,8° × 10,4°

Thermisch FOV @ 100 m
24,3 × 18,2 m

Thermisch detectiebereik
tot ca. 986 m

Digitale sensor
8192 × 6144 pixels (8K)

Pixel pitch digitaal
1,2 μm

Digitaal objectief
50 mm F1.8

Digitale vergroting
3–18×

Digitaal gezichtsveld
8,8° × 6,6°

Digitaal FOV @ 100 m
15,4 × 11,5 m

Digitaal nachtzicht
Ja, met IR-ondersteuning

IR-uitvoering
850 nm / 940 nm, afhankelijk van uitvoering

Display
0,5-inch AMOLED

Displayresolutie
1600 × 1200 pixels

Elektronische beeldstabilisatie
EIS

Laserafstandsmeter
Geïntegreerd

LRF-bereik
tot 1.000 m

Ballistische berekening
Ja

Intern geheugen
64 GB

Foto/video-opname
Ja

Wi-Fi / app
Ja

Energievoorziening
Interne accu + 2 × verwisselbare 18650

Batterijplaatsing
Polariteitsvrij

Maximale gebruiksduur
tot ca. 7,5 uur

Behuizing
Magnesiumlegering

Beschermingsklasse
IP67

Gebruikstemperatuur
-20 °C tot +50 °C

Statiefaansluiting
1/4"-20 UNC

Afmetingen
ca. 198 × 144 × 75 mm

Gewicht
ca. 900 g excl. accu's

Waarom kiezen voor de Nocpix OMNI L19R?

De OMNI L19R probeert niet één sensor alle taken te laten uitvoeren. Nocpix combineert juist verschillende technieken die ieder doen waar ze sterk in zijn.

Thermisch zie je dát er iets staat. Met 8K digitaal zie je beter wát er staat. Met de LRF weet je hoe ver het staat.

De combinatie van een breed 19 mm F0.9 warmtebeeld, een gevoelige ≤15 mK sensor, een afzonderlijke 8K digitale camera met 50 mm-objectief, digitaal nachtzicht, EIS en een 1.000 meter laserafstandsmeter maakt de OMNI L19R daarmee tot een bijzonder complete observatiekijker voor dag, schemering en nacht.
