Rail Picatinny ZCO XL, hauteur d’index mesurée depuis le bord supérieur

.br0817{font-family:inherit;line-height:1.7;color:#172019;overflow-wrap:anywhere}.br0817 *{box-sizing:border-box}.br0817 h2{font-size:1.55rem;line-height:1.24;margin:36px 0 13px;color:#172019}.br0817 h3{font-size:1.08rem;line-height:1.35;margin:0 0 8px}.br0817 p{margin:0 0 14px}.br0817 ul,.br0817 ol{margin:8px 0 0;padding-left:22px}.br0817 li{margin:7px 0}.br0817 .hero{padding:30px;border-radius:18px;background:linear-gradient(135deg,#101713 0%,#26372d 58%,#665a46 100%);color:#fff;border:1px solid #17271e}.br0817 .eyebrow{font-size:.78rem;letter-spacing:.13em;text-transform:uppercase;color:#e8c98e;margin-bottom:10px}.br0817 .hero h2{margin:0 0 14px;color:#fff;font-size:1.84rem}.br0817 .hero p{max-width:950px;color:#f3f5f3}.br0817 .facts{display:grid;grid-template-columns:repeat(4,minmax(0,1fr));gap:10px;margin-top:21px}.br0817 .fact{padding:14px;border-radius:12px;background:rgba(255,255,255,.09);border:1px solid rgba(255,255,255,.22)}.br0817 .fact b,.br0817 .fact span{display:block}.br0817 .fact span{font-size:.79rem;color:#e5e3dd}.br0817 .grid2{display:grid;grid-template-columns:repeat(2,minmax(0,1fr));gap:15px;margin:18px 0}.br0817 .grid3{display:grid;grid-template-columns:repeat(3,minmax(0,1fr));gap:15px;margin:18px 0}.br0817 .grid5{display:grid;grid-template-columns:repeat(5,minmax(0,1fr));gap:10px;margin:18px 0}.br0817 .card,.br0817 .tip,.br0817 .warning,.br0817 .verdict,.br0817 .release,.br0817 .step{padding:19px;border-radius:14px;border:1px solid #d8dfda;background:#fff}.br0817 .yes{border-top:5px solid #28714b}.br0817 .no{border-top:5px solid #9b473c}.br0817 .accent{background:#f5f0e6;border-color:#d7c49d}.br0817 .tip{background:#edf6f0;border-left:6px solid #28714b;margin:19px 0}.br0817 .warning{background:#fff3ea;border-left:6px solid #a65b32;margin:19px 0}.br0817 .verdict{background:#151e19;color:#fff;border-color:#151e19;margin:22px 0}.br0817 .verdict h3{color:#e8c98e}.br0817 .release{background:#f7f8f6;border-left:6px solid #5c6e62;margin:19px 0}.br0817 .steps{display:grid;grid-template-columns:repeat(3,minmax(0,1fr));gap:12px;margin:18px 0;counter-reset:step}.br0817 .step{position:relative;padding-left:52px}.br0817 .step:before{counter-increment:step;content:counter(step);position:absolute;left:15px;top:17px;width:26px;height:26px;border-radius:50%;display:grid;place-items:center;background:#1e5b3d;color:#fff;font-weight:800}.br0817 .tablewrap{overflow-x:auto;margin:14px 0}.br0817 table{width:100%;min-width:620px;border-collapse:collapse;table-layout:fixed}.br0817 th,.br0817 td{text-align:left;vertical-align:top;padding:11px;border-bottom:1px solid #dfe4e0}.br0817 th{width:29%;background:#f3f6f3}.br0817 details{border-top:1px solid #d7ddd9;padding:11px 0}.br0817 summary{font-weight:760;cursor:pointer}.br0817 a{color:#245f42;text-decoration:underline;text-underline-offset:2px}.br0817 .signal{font-weight:800;color:#8a3d31}.br0817 .micro{font-size:.9rem;color:#4c5a51}@media(max-width:900px){.br0817 .grid5{grid-template-columns:repeat(2,minmax(0,1fr))}}@media(max-width:760px){.br0817 .facts,.br0817 .grid2,.br0817 .grid3,.br0817 .grid5,.br0817 .steps{grid-template-columns:1fr}.br0817 .hero{padding:21px}.br0817 .hero h2{font-size:1.5rem}.br0817 table{min-width:0}.br0817 th,.br0817 td{width:auto;overflow-wrap:anywhere}.br0817 .step{padding-left:50px}}@media(max-width:420px){.br0817 h2{font-size:1.34rem}.br0817 .hero h2{font-size:1.38rem}.br0817 th,.br0817 td{padding:9px 7px;font-size:.92rem}}

Black-Raptor-Systemberatung · 400-0817
Eine längere Rail löst nur dann ein Platzproblem, wenn der freie Raum an der richtigen Stelle entsteht.
Bei Zusatzoptik und Sensortechnik zählt nicht allein, ob eine Picatinny-Klemme vorhanden ist. Entscheidend ist, ob die Rail zur Montage gehört, der Gerätefuß vollständig sitzt und Gehäuse, Hand, Sichtlinie sowie Bedienelemente im realen Ablauf frei bleiben. Genau hier trennt sich ein sauber geplantes System von einem teuren Teileversuch.
Dieses Angebot ist als ZCO Picatinny Rail XL Index mit der Herstellernummer 400-0817 gelistet. „XL“ und „Index“ identifizieren die Ausführung, ersetzen aber keine Maßzeichnung. Black Raptor führt dich deshalb durch Passung, Bauraumbudget, Messprotokoll und Einsatzfreigabe – ohne fremde Rail-Geometrien auf diesen Artikel zu übertragen.


400-0817 Herstellernummer


XL Ausführungsname, kein Maß


Index Zuordnung vor Kauf bestätigen


Picatinny Rail obere Geräteschnittstelle

Kaufen, wenn …
400-0817 für deine konkrete ZCO-Gegenstelle bestätigt wurde und das geplante Zubehör mit kompletter Klemmfläche, freiem Gehäusekorridor und erreichbaren Bedienelementen in das vermessene Bauraumbudget passt.


Nicht kaufen, wenn …
du „XL“ nur als möglichst lang interpretierst, die Montagezuordnung aus einem Foto ableitest oder erst nach dem Verschrauben prüfen willst, ob Turm, Vergrößerungsring, Sensor und Hand noch Platz haben.

Unsere Einschätzung

Black-Raptor-Kaufurteil: Nicht maximale Länge, sondern kontrollierter Raumgewinn ist der Kaufgrund.
400-0817 ist interessant, wenn ein konkretes Zusatzgerät an einer bestätigten ZCO-Position mehr nutzbaren Längsraum benötigt. Der häufigste Fehlkauf entsteht, wenn „Picatinny“ als universelle Systemfreigabe und „XL“ als automatischer Problemlöser gelesen werden. Eine längere Aufnahme kann einen Gerätefuß besser positionieren – sie kann aber ebenso den Hebelarm, die Kollisionszone oder den Bedienweg vergrößern. Deshalb wird diese Rail nicht nach Namen, sondern nach einem vollständigen Einbauplan ausgewählt.

Was für dieses Angebot sicher feststeht
Die aktuelle Großhandelsseite ordnet die Herstellernummer 400-0817 eindeutig der Bezeichnung „ZCO Picatinny Rail XL Index, Bauhöhe gemessen Oberkante“ zu. Damit sind Hersteller, Produktart und Ausführungswörter sauber identifiziert. Die Seite zeigt derzeit jedoch nur einen Bildplatzhalter und veröffentlicht keine artikelbezogenen Zahlen für Länge, Höhe, Slotzahl, Gewicht oder Last.
Die aktuelle Herstellerseite erklärt separat eine Familie langer und kurzer Picatinny-Aufsätze mit konischer Indexierung und beschreibt diese als zuverlässige, stoßfeste Plattform für Zubehör. Das dort sichtbare Bild trägt die Kennung 400-0693 und gehört damit nicht zu 400-0817. Diese Quelle erklärt das ZCO-Familienprinzip, aber weder die exakte XL-Geometrie noch die Kompatibilität dieses Artikels.

Die Quellenregel in einem Satz
Familienwissen erklärt, warum ZCO eine indexierte Zubehörplattform anbietet; nur eine artikelbezogene Bestätigung entscheidet, ob 400-0817 zu deiner konkreten Montage, Gegenstelle und Anwendung gehört.

Drei Passungen müssen gleichzeitig stimmen


1 · Rail zur Gegenstelle
Die untere Verbindung entscheidet, ob Artikel, Montage und Indexaufnahme konstruktiv zusammengehören. Ähnliche Konturen, Farbe oder Schraubenabstände auf Fotos sind kein Nachweis.


2 · Gerät zur Rail
Der Picatinny-Fuß benötigt vollständige Auflage und eine nutzbare Querposition. Ein klemmender Teilkontakt oder ein am Gehäuse anliegender Fuß ist keine passende Verbindung.


3 · Aufbau zum Bedienablauf
Auch ein mechanisch sitzendes Gerät ist falsch positioniert, wenn es Türme, Vergrößerungsring, Ladezugang, Sensorfeld, Display oder Handweg blockiert.

Das Fünf-Zonen-Bauraumbudget
Ein Gerätefuß belegt nur einen Teil des tatsächlichen Raums. Für die Kaufentscheidung wird deshalb nicht nur die Klemmstelle betrachtet, sondern die gesamte Hülle des späteren Aufbaus.


Längsraum
Klemmfläche, Querposition und Gehäuseüberhang vor und hinter dem Fuß.


Höhenraum
Rail-Oberkante, Gerätefuß und Baukörper bis zur höchsten Störkante.


Seitenraum
Tasten, Kabel, Batterieklappen und seitlicher Gehäuseversatz.


Handraum
Bedienbogen mit Hand, Handschuh und realer Griffposition.


Sichtraum
Freier Sensor-, Display- und Visierkorridor in allen vorgesehenen Anschlägen.

Ausbilder-Tipp: Plane mit einer Hüllkurve, nicht mit der Produktkontur
Übertrage Gerätefuß und Gehäuse auf Karton. Ergänze um den Platz, den Finger, Handschuh, Kabelbogen und geöffnete Batterieklappe benötigen. Diese größere Hüllkurve wird an der entladenen Waffe in jeder vorgesehenen Position geprüft. So erkennst du früh, ob XL tatsächlich nutzbaren Raum schafft oder nur Metallfläche hinzufügt.

„XL“ richtig prüfen: fünf Messlinien statt einer Vermutung


Messlinie
Was du dokumentierst
Warum sie entscheidet


A · nutzbare Klemmstrecke
Bestätigte Länge und nutzbare Querpositionen der Rail
Nur diese Fläche kann den Gerätefuß tatsächlich aufnehmen.


B · Fußlänge
Gesamte Kontaktlänge der Geräteklemme
Teilauflage darf nicht mit ausreichender Passung verwechselt werden.


C · Gehäuseüberhang
Abstand vom Fuß zu Vorder- und Hinterkante des Geräts
Überhang kann an Türmen, Ringen oder anderen Komponenten kollidieren.


D · Aufbauhöhe
Bestätigter Rail-Bezug plus Höhe von Fuß und Gerät
Der Titelwortlaut allein liefert keine berechenbare Gesamthöhe.


E · Bedienreserve
Zusätzlicher Raum für Tasten, Deckel, Kabel und Hand
Statische Passung ohne Bedienreserve erzeugt einen unbrauchbaren Aufbau.

Klare Abbruchregel
Fehlen Gegenstellenfreigabe oder mindestens eine der fünf Messlinien, wird nicht zur Probe angezogen.
Anzugskraft ersetzt weder eine technische Zuordnung noch ein Bauraummodell. Offene Punkte werden vor Bestellung und Montage geklärt.

Welche Unterlagen eine belastbare Beratung ermöglichen


Montage identifizieren
Gesamtansicht, Oberseite, beide Seiten und jede sichtbare Artikel- oder Revisionskennzeichnung fotografieren.


Gegenstelle zeigen
Den vorgesehenen Befestigungsbereich senkrecht von oben und seitlich aufnehmen; Maßstab oder Lineal nur als Orientierung beilegen.


Gerät benennen
Hersteller, Modell und genaue Ausführung des Zubehörgeräts samt Klemmfuß angeben.


Fuß dokumentieren
Unterseite, Querbolzen und komplette Auflagezone abbilden; keine Maße aus schrägen Fotos ableiten.


Bedienung beschreiben
Nennen, welche Tasten, Klappen, Kabel oder Anzeigen während des Einsatzes erreichbar bleiben müssen.


Lieferumfang bestätigen
Rail-Ausführung, Befestigungsteile, Anleitung und erforderliche Werkzeuge schriftlich festhalten.

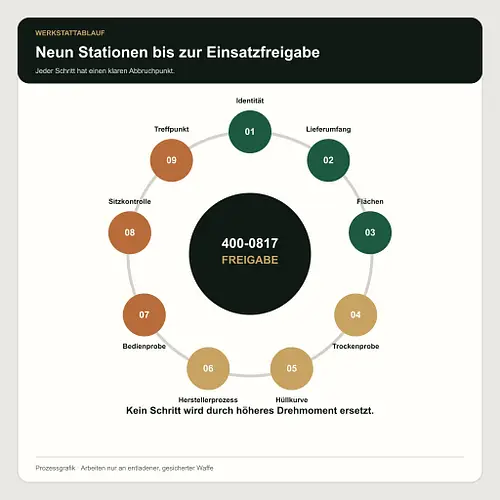

Von der Lieferung bis zur Freigabe: neun Stationen


Identität
400-0817 auf Auftrag, Verpackung und Beratungsnotiz abgleichen.


Lieferumfang
Alle Teile fotografieren und Abweichungen vor der Montage klären.


Kontaktflächen
Gegenstelle und Rail auf Sauberkeit, Beschädigung und Zwangsfreiheit prüfen.


Trockenprobe
Rail ohne erzwungenes Setzen an der bestätigten Position anlegen.


Hüllkurve
Längs-, Höhen-, Seiten-, Hand- und Sichtraum mit dem geplanten Gerät prüfen.


Herstellerprozess
Nur bestätigte Schrauben, Reihenfolge, Sicherung und Anzugswerte verwenden.


Bedienprobe
Alle Optik- und Gerätefunktionen mit entladener Waffe aus realen Anschlägen bedienen.


Sitzkontrolle
Verbindung und gegebenenfalls reversible Kontrollmarken nach dem ersten Einsatz prüfen.


Treffpunkt
Nach Eingriffen an der Optikmontage Sitz, Freigang und Treffpunktlage fachgerecht bestätigen.

Nutzerhinweis: Der Schwerpunkt gehört in die Freigabe
Zwei Geräte mit ähnlichem Fuß können sich durch Gehäuselänge und Schwerpunkt völlig unterschiedlich verhalten. Je weiter Masse und Bedienkraft von der Befestigungsebene entfernt liegen, desto wichtiger werden kurze Auskragung, vollständige Auflage und eine bestätigte Systemzuordnung. Daraus wird keine erfundene Lastzahl abgeleitet – aber eine klare Auswahlregel.

Fehlerdiagnose ohne blindes Nachziehen


Beobachtung
Mögliche Ursache
Richtige Reaktion


Rail liegt nur an einer Seite an
Falsche Gegenstelle, Schmutz oder beschädigte Kontaktfläche
Abnehmen, Identität und Flächen prüfen; nicht mit Kraft setzen.


Gerätefuß steht über
Klemmstrecke oder Querposition reicht nicht aus
Andere Position oder andere Systemlösung wählen.


Turm oder Ring kollidiert
Gehäuseüberhang wurde nicht im Längsraum berücksichtigt
Aufbau nicht freigeben; Position oder Bauteilkonzept ändern.


Taste ist mit Handschuh unerreichbar
Handraum wurde nur ohne Ausrüstung geprüft
Bedienreserve neu planen und Gerät umpositionieren.


Sensor oder Display ist verdeckt
Sichtraum überschneidet sich mit Optik oder Hand
Ausrichtung und Schnittstelle neu bewerten.


Kontrollmarke wandert
Bewegung im Befestigungsverbund
Einsatz stoppen und Verbindung fachgerecht diagnostizieren.

Alternativen nach dem tatsächlichen Bedarf


Lang, aber anders bezeichnet
400-0694 Rail long ansehen . Eigene Artikelnummer; keine automatische Austauschbarkeit mit 400-0817.


Kompakter Aufsatz
400-0693 Aufsatz kurz ansehen , wenn geringer Platzbedarf und kurze Gehäusehülle im Vordergrund stehen.


Geräteplatz am Oberteil
400-2177 Upper Front Shell ansehen , wenn die gesuchte Position konstruktiv am Oberteil liegt.


Acro-Schnittstelle
400-0814 Acro Adapter ansehen , wenn die Geräteaufnahme ausdrücklich auf das Acro-System zielt.


Nivellierung statt Zubehörgerät
ZCO Wasserwaage ansehen , wenn die Kontrolle der Verkantung die eigentliche Aufgabe ist.


Keine klare Geräteaufgabe
Ohne definiertes Zubehör und vermessenen Bedarf ist die Serienkonfiguration meist die sauberere Lösung: weniger Verbindungen, weniger Höhe und weniger Prüfpunkte.

Lieferumfang
Belegt ist das Angebot einer ZCO Picatinny Rail XL Index unter der Herstellernummer 400-0817. Eine vollständige Montage, eine Optik oder ein Anbaugerät gehören nicht zu dieser Produktrolle. Da die aktuelle Angebotsseite keine detaillierte Packliste nennt, werden Befestigungsteile, Werkzeug und Anleitung vor Bestellung bestätigt.
Technische Daten


Hersteller
Zero Compromise Optic


Herstellernummer
400-0817


Produktart
als Picatinny Rail XL Index gelistetes Montagezubehör


Titelzusatz
Bauhöhe gemessen Oberkante; ohne veröffentlichten Zahlenwert


Direkt nutzbar?
Nein; benötigt bestätigte Gegenstelle und geeignetes Zubehörgerät


Vor Kauf zu bestätigen
Montagezuordnung, Geometrie, nutzbare Länge, Slotzahl, Aufbauhöhe, Farbe, Befestigungsteile und Montagewerte


Lieferumfang
Rail gemäß Angebotsbezeichnung; einzelne Befestigungsteile und Werkzeuge nicht detailliert veröffentlicht

FAQ
Konkrete Antworten für Auswahl, Vermessung, Einbau und Freigabe.
Ist 400-0817 eine komplette Zielfernrohrmontage? Nein. Das Angebot bezeichnet eine Picatinny Rail XL Index. Eine passende ZCO-Gegenstelle und ein geeignetes Zubehörgerät werden zusätzlich benötigt.
Was bedeutet XL bei diesem Artikel? XL ist Teil der Ausführungsbezeichnung. Ohne artikelbezogene Maßangabe ist es weder eine definierte Länge noch eine zugesicherte Zahl nutzbarer Positionen.
Was bedeutet Index? Index ist Bestandteil des exakten Angebotsnamens. Die konkrete Geometrie und Gegenstelle von 400-0817 werden auf der aktuellen Angebotsseite nicht erläutert.
Ist die konische ZCO-Indexierung für 400-0817 bestätigt? Nein. ZCO beschreibt dieses Prinzip auf einer separaten Seite für lange und kurze Aufsätze, nennt dort aber weder 400-0817 noch XL.
Wie lang ist die Rail? Eine artikelbezogene Länge ist aktuell nicht veröffentlicht. Für die Auswahl wird die nutzbare Klemmstrecke schriftlich bestätigt.
Wie hoch baut 400-0817? Der Angebotstitel nennt die Oberkante als Messbezug, enthält aber keinen Zahlenwert und keinen vollständig definierten unteren Bezugspunkt.
Wie viele Picatinny-Positionen sind nutzbar? Slotzahl und nutzbare Positionen sind für dieses Angebot nicht veröffentlicht und dürfen nicht aus einem Fremdbild gezählt werden.
Passt die Rail an jede ZCO-Montage? Eine universelle Freigabe liegt nicht vor. Modell, Revision und konkrete Gegenstelle müssen artikelbezogen bestätigt werden.
Kann jedes Picatinny-Gerät montiert werden? Nein. Fußlänge, Querposition, Gehäuseüberhang, Schwerpunkt, Bedien- und Sichtraum müssen zur bestätigten Kombination passen.
Welche Farbe wird geliefert? Die aktuelle exakte Angebotsseite nennt keine Farbe. Eine Farbe wird daher nicht aus Nachbarartikeln oder Bildähnlichkeit abgeleitet.
Wie hoch darf das Zubehörgerät sein? Eine pauschale Grenze ist nicht veröffentlicht. Entscheidend sind die bestätigte Aufbauhöhe sowie freie Sicht-, Sensor- und Bedienkorridore.
Wie schwer darf das Zubehör sein? Eine artikelbezogene Lastgrenze ist aktuell nicht veröffentlicht. Gerätegewicht, Schwerpunkt und Auskragung werden für den bestätigten Gesamtaufbau bewertet.
Welches Drehmoment gilt? Hier wird kein Universalwert genannt. Maßgeblich ist ausschließlich die bestätigte Anleitung für Rail, Gegenstelle und tatsächlich gelieferte Befestigungsteile.
Sind Schrauben enthalten? Die aktuelle Angebotsseite führt keine detaillierte Packliste. Befestigungsteile und benötigtes Werkzeug sollten vor Bestellung schriftlich geklärt werden.
Wie prüfe ich den Bauraum vor dem Kauf? Erstelle eine Hüllkurve aus Fuß, Gehäuse, Bedienwegen und Kabelreserve und prüfe sie an der vorgesehenen Position der entladenen Waffe.
Wann ist eine kürzere Rail sinnvoller? Wenn ein kompaktes Gerät mit kurzer Klemme ausreichend positioniert werden kann und zusätzlicher Überhang nur Kollisions- oder Hebelprobleme erzeugen würde.
Was muss nach der Montage kontrolliert werden? Plananlage, vollständige Klemmung, Bedien- und Sichtraum, sichtbare Bewegung sowie nach Eingriffen an der Optikmontage die Treffpunktlage.
Welche Information entscheidet letztlich über den Kauf? Die schriftliche Zuordnung von 400-0817 zur vorhandenen Gegenstelle, ergänzt um ein vollständiges Bauraumprotokoll für das konkrete Zubehörgerät.
