ZCO Picatinny Rail short FDE · 400-0469
Eine kurze FDE-Zubehörschiene ist nur dann die richtige Wahl, wenn beide Schnittstellen vor dem Kauf geklärt sind.
Reimer Johannsen führt 400-0469 aktuell als kurze ZCO Picatinny Rail in FDE und beschreibt sie als Zubehör für eine Blockmontage, das an der Montage oder an einer Rohrklemme angebracht werden kann. Zugleich weist Reimer ausdrücklich darauf hin, dass die veröffentlichten Abbildungen schwarz sind.
Genau hier beginnt gute Beratung: Die heute zugelassenen HTML-Quellen bestätigen Identität, kurze Ausführung, FDE, Picatinny und den Blockmontage-Kontext. Die heute zugelassenen HTML-Quellen veröffentlichen für diesen exakten Artikel jedoch keine Maße, kein Gewicht und keinen Werkstoff. Ebenso fehlen eine Schraubenliste, ein Drehmoment und eine vollständige Kompatibilitätsmatrix.


400-0469 Herstellernummer


Short belegte Ausführung


FDE belegte Farbe


Picatinny Zubehörseite




Kaufen, wenn …
du genau 400-0469 in FDE suchst, die konkrete ZCO-Gegenstelle an deiner Blockmontage oder Rohrklemme eindeutig bestätigt ist und der Fuß deines Zusatzgeräts auf einer kurzen Picatinny-Plattform vollständig und bedienbar sitzt.


Nicht kaufen, wenn …
du anhand der schwarzen Referenzbilder bestellst, eine Universalpassung annimmst, die vorhandene Aufnahmegeneration nicht kennst oder Maße, Schrauben und Lieferumfang nur aus älteren Downloads oder ähnlich benannten Schienen ableitest.


Was heute tatsächlich belegt ist


Exakter Handelsartikel
Die aktuelle Reimer-Seite nennt 400-0469, „Picatinny Rail short“, FDE und den Zusatz „Bauhöhe gemessen Oberkante“. Einen Zahlenwert zur Bauhöhe zeigt der aktuelle HTML-Artikeltext nicht.


Einsatzkontext
Reimer beschreibt zwei unterschiedliche Längen für die Blockmontage und nennt als Anbauorte die Montage beziehungsweise die Rohrklemme. Das belegt den Systemkontext, aber nicht jede einzelne Gegenstelle.


Bildgrenze
Reimer kennzeichnet die Abbildungen ausdrücklich als schwarz. Sie dürfen Form und Größenwirkung illustrieren, sind aber kein exaktes Farbfoto des angebotenen FDE-Artikels.



Korrektur gegenüber der bisherigen Shopfassung
Die alte Beschreibung und mehrere Galeriegrafiken nannten Maße, Gewicht, Positionen, Schraubenregeln und eine konkrete Generationsabgrenzung aus einer PDF. Eine Grafik enthielt dabei sogar zwei widersprüchliche Längenangaben. Sämtliche downloadbasierten Werte und die fehlerhafte Darstellung wurden entfernt.

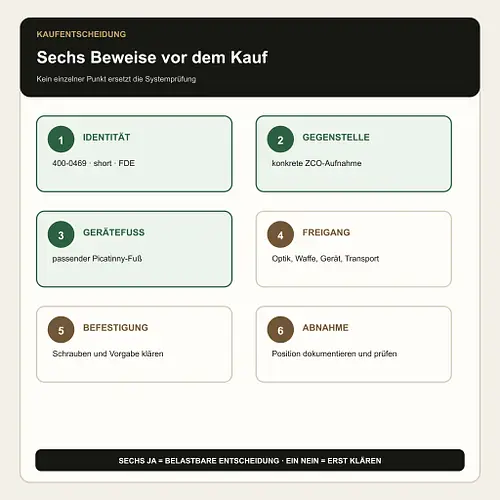

Black-Raptor-Sechsfachcheck


1 · Identität
Auf Auftrag, Verpackung und Ware müssen 400-0469, short und FDE zusammenpassen. Die sichtbare Farbe allein reicht nicht.


2 · ZCO-Gegenstelle
Blockmontage oder Rohrklemme werden per Modell, Generation und vorhandener Aufnahme identifiziert. Ein ähnliches Lochbild ist keine Freigabe.


3 · Gerätefuß
Der Fuß des Zusatzgeräts muss Picatinny-kompatibel sein. Klemmbreite, Quersteg und vollständiger Kontakt werden am realen Gerät geprüft.


4 · Einbauraum
Türme, Vergrößerungsring, Okular, Verschluss, Kabel, Batteriefach, Anschlag und Transportlösung müssen frei bleiben.


5 · Befestigung
Schraubentyp, Länge, Sicherungsmittel und Drehmoment werden nur aus der gültigen Anleitung der tatsächlich vorhandenen Komponenten übernommen.


6 · Abnahme
Nach der Montage werden Sitz, Bedienung und Position dokumentiert und nach der ersten Belastung erneut kontrolliert.


Unsere Einschätzung

Black-Raptor-Kaufurteil
400-0469 ist eine gezielte FDE-Systemkomponente für einen kurzen Picatinny-Anbau im von Reimer beschriebenen Blockmontage-Kontext. Sie ist dann sinnvoll, wenn Gegenstelle, Gerätefuß und Bedienraum gemeinsam passen. Ohne diese drei Nachweise ist die richtige Entscheidung nicht „probieren“, sondern die Schnittstelle vor der Bestellung klären.

Die doppelte Passung verstehen
Auf der Oberseite muss der Picatinny-Fuß des Zusatzgeräts mechanisch sinnvoll greifen. Auf der Unterseite muss die Rail exakt an die vorhandene ZCO-Aufnahme passen. Diese beiden Prüfungen sind unabhängig: Ein Red Dot, Entfernungsmesser oder Sensor kann oben korrekt klemmen und die Schiene trotzdem unten zur falschen Aufnahme gehören. Ebenso kann die Schiene zur Montage passen, während der Gerätefuß zu lang ist oder sein Quersteg ungünstig sitzt.
Deshalb wird der Aufbau als Kette betrachtet: Zusatzgerät → Geräteklemme → Rail 400-0469 → konkrete ZCO-Gegenstelle → Montage und Optik. Jede Übergabe muss plan, vollständig und ohne erzwungene Ausrichtung funktionieren. Schraubenkraft darf niemals eine ungeklärte Passung ersetzen.

Ausbilder-Tipp: zwei Fotos verhindern den meisten Fehlkauf
Fotografiere die freie ZCO-Aufnahme mit erkennbarer Geometrie und Kennzeichnung sowie den Picatinny-Fuß des Zusatzgeräts von unten. Ergänze Hersteller und Modell beider Komponenten. Damit lässt sich die Entscheidung erheblich belastbarer treffen als mit dem Begriff „kurze FDE-Schiene“ allein.

Was „kurz“ in der Praxis bedeutet
„Short“ ist in der exakten Handelsbezeichnung belegt, aber ohne zugelassene artikelgenaue Maßangabe wird daraus keine nutzbare Klemmlänge versprochen. Eine kurze Plattform kann Außenkontur und Überhang klein halten. Sie ist jedoch nur dann vorteilhaft, wenn die Klemme vollständig innerhalb der vorgesehenen Struktur sitzt und die gewünschte Geräteposition erreicht.
Benötigt das Gerät mehr Verschiebebereich, einen längeren Fuß, Zugang zu einer seitlichen Batterie oder einen bestimmten Abstand zur Visierlinie, kann eine längere oder anders positionierte Lösung erforderlich sein. Die Entscheidung folgt der realen Geometrie, nicht der Annahme, kurz sei automatisch leichter, steifer oder besser.
Bauhöhe: Titel ist kein Messprotokoll

Was der Titel sagt – und was nicht
„Bauhöhe gemessen Oberkante“ ist Bestandteil des aktuellen Artikeltitels. Die HTML-Seite veröffentlicht dazu keinen numerischen Wert und definiert keine Messpunkte. Deshalb nennen wir weder eine Höhe noch interpretieren wir den Ausdruck als optische Achshöhe, zusätzliche Erhöhung oder Abstand zur Rohrmitte.

Für den Einbauraum zählt ohnehin das gesamte System: Unterseite der Gegenstelle, Oberseite der Picatinny-Struktur, Höhe der Geräteklemme und Bauform des Zusatzgeräts. Wer nur einen einzelnen Höhenwert betrachtet, übersieht häufig Türme, Verstellringe, Sichtfenster, Kabel oder den Verschlussweg.
Aktuelle ZCO-Familie und 400-0469 sauber trennen
ZCO zeigt auf seiner aktuellen HTML-Seite eine Familie aus langen und kurzen Picatinny-Aufsätzen und beschreibt dort eine konische Indexierung. Die sichtbare Herstelleraufnahme ist jedoch als Datei 400-0693-1.jpg benannt und ordnet die aktuelle Familienaussage nicht artikelgenau 400-0469 zu. Darum übertragen wir weder Indexierungsprinzip noch Maße, Werkstoff oder Leistungsversprechen auf diesen Artikel.
Als Vergleichspfade führen wir den kurzen FDE-Aufsatz 400-0695 , die lange FDE-Rail 400-0470 , die lange Schiene 400-0694 , die XL-Rail 400-0817 und die ZCO-Übersicht . Diese Links erleichtern die Auswahl, beweisen aber keine Austauschbarkeit.
Freigang: die zweite Hälfte der Kaufentscheidung


Optik
Höhen- und Seitenturm, Parallaxenverstellung, Vergrößerungsring und Okular müssen in allen vorgesehenen Stellungen erreichbar bleiben.


Waffe
Verschlussweg, Auswurf, Ladezugang, Handlage, Kopfposition und Rückstoßbewegung dürfen nicht beeinträchtigt werden.


Zusatzgerät
Schalter, Fokus, Batteriefach, Sensorfenster, Kabel und Abdeckungen benötigen Bedien- und Wartungsraum.


Transport
Koffer, Tasche, Objektivschutz und Auflage werden am fertig montierten System geprüft. Seitlicher Überstand ist oft erst hier sichtbar.


Montage- und Abnahmeplan


Sicherheit herstellen: Waffe vollständig entladen, Arbeitsbereich freimachen und Optik stabil sichern.

Artikel identifizieren: 400-0469, short und FDE am Auftrag und an der gelieferten Ware abgleichen.

Gegenstelle dokumentieren: Modell, Generation, Aufnahmegeometrie und vorgesehene Position der ZCO-Komponente bestätigen.

Gültige Anleitung zuordnen: Nur Unterlagen verwenden, die zur tatsächlich vorhandenen Rail und Gegenstelle gehören.

Kontaktflächen kontrollieren: Auflage, Gewinde und Schrauben auf Schmutz, Grat, Beschädigung oder falsche Teile prüfen.

Spannungsfrei ansetzen: Die Rail muss plan anliegen. Ein Spalt, Verkanten oder ungewöhnlicher Widerstand ist ein Stoppsignal.

Gerätefuß vollständig setzen: Klemme und Quersteg müssen sinnvoll greifen; Überhang darf keine unvollständige Klemmung verdecken.

Freigang durchspielen: alle Verstellungen, Verschluss, Anschlag, Batterie, Kabel und Transportzustand prüfen.

Position dokumentieren: Lage und Schraubensitz fotografieren oder markieren, damit Bewegung später erkennbar wird.

Nachkontrolle: Hauptoptik und Zusatzgerät separat verifizieren und den Aufbau nach erster Belastung erneut inspizieren.

Fehlerbild → richtige Reaktion


Rail liegt nicht plan an
Nicht anziehen. Artikel, Gegenstelle, Schmutz, Grat und Montagegeneration prüfen.


Schraube greift ungewöhnlich
Sofort stoppen. Schraubentyp, Länge, Gewinde und gültige Vorgabe klären.


Gerätefuß steht über
Klemmbreite und Quersteg bewerten; gegebenenfalls längere oder anders positionierte Lösung wählen.


Turm oder Ring blockiert
Position oder Systemkonzept ändern. Bedienbarkeit ist Teil der Passung.


Aufbau wandert
Beide Schnittstellen und alle Anlageflächen getrennt untersuchen; Ursache nicht pauschal der Optik zuschreiben.


FDE-Ton weicht ab
Als optische Abweichung behandeln. Farbe bestätigt weder Identität noch mechanische Kompatibilität.


Technische Daten


Hersteller
Zero Compromise Optic


Herstellernummer
400-0469


Aktuelle Handelsbezeichnung
Picatinny Rail short, FDE, Bauhöhe gemessen Oberkante


Ausführung
kurz


Farbe
FDE


Zubehörseite
Picatinny


Von Reimer genannter Kontext
Blockmontage; Montage beziehungsweise Rohrklemme


Artikelgenaue Maße / Gewicht / Werkstoff
in den aktuell zugelassenen HTML-Quellen nicht veröffentlicht


Schrauben / Drehmoment / Lastgrenze
artikelgenau nicht veröffentlicht; am konkreten System nach gültiger Herstellervorgabe prüfen


Universelle Kompatibilität
nicht belegt


Lieferumfang
Belegt ist das Angebot einer ZCO Picatinny Rail short in FDE. Ob bestimmte Schrauben, Werkzeug, Sicherungsmittel oder weitere Kleinteile beiliegen, wird im aktuellen HTML-Artikeltext nicht eindeutig aufgezählt und daher nicht zugesichert.
Bildstatus
Für 400-0469 steht aktuell kein eindeutig zugeordnetes autorisiertes FDE-Produktfoto zur Verfügung. Reimer zeigt ausdrücklich schwarze Abbildungen; die aktuelle ZCO-Familienaufnahme gehört zu einer anderen sichtbaren Artikelreferenz. Die Galerie verwendet deshalb fünf klar gekennzeichnete Black-Raptor-Beratungsgrafiken und keine simulierte Produktfotografie.
FAQ
Was ist 400-0469? Der aktuell bei Reimer so geführte kurze ZCO Picatinny-Rail-Artikel in FDE. Ist FDE bestätigt? Ja. FDE steht in der exakten aktuellen Handelsbezeichnung. Ist die Ausführung kurz? Ja. Reimer nennt sie ausdrücklich „short“. Ist Picatinny belegt? Ja. Picatinny ist Bestandteil der exakten Handelsbezeichnung und beschreibt die Zubehörseite. Wie hoch ist die Rail? Die aktuelle HTML-Seite veröffentlicht keinen numerischen Bauhöhenwert und definiert keine Messpunkte. Deshalb nennen wir keine Zahl. Wie lang ist sie? Reimer bestätigt die kurze Ausführung, veröffentlicht im aktuellen HTML-Text aber keine artikelgenaue Länge. Wie schwer ist sie? Ein artikelgenaues Gewicht ist in den aktuell zugelassenen HTML-Quellen nicht veröffentlicht. Aus welchem Material besteht sie? Der Werkstoff wird auf den aktuell zugelassenen artikelgenauen HTML-Seiten nicht genannt. Passt sie an jede ZCO-Montage? Nein. Reimer nennt Blockmontage, Montage oder Rohrklemme als Kontext; eine universelle Kompatibilitätsmatrix liegt nicht vor. Was muss unten geprüft werden? Die exakte ZCO-Gegenstelle: Modell, Generation, Anlagefläche, Lochbild beziehungsweise Aufnahme und gültige Befestigungsvorgabe. Was muss oben geprüft werden? Der Picatinny-Fuß des Zusatzgeräts mit Klemmbreite, Quersteg, vollständigem Sitz, Schwerpunkt und Bedienraum. Welches Drehmoment gilt? Nur die aktuelle Vorgabe für die tatsächlich verwendete Rail, Schraube und Gegenstelle. Eine Universalzahl wird nicht angegeben. Sind Schrauben enthalten? Der aktuelle HTML-Artikeltext zählt keinen konkreten Schraubensatz auf. Der Lieferumfang sollte vor Bestellung bestätigt werden. Warum zeigen wir kein FDE-Produktfotos? Reimer kennzeichnet seine Bilder als schwarz, und die aktuelle ZCO-Familienaufnahme ist nicht eindeutig 400-0469 zugeordnet. Beratungsgrafiken sind ehrlicher als eine falsche Produktabbildung. Ist 400-0695 der direkte Ersatz? Das wird nicht behauptet. Ähnliche Bezeichnung, Farbe und Funktion reichen für eine Austauschfreigabe nicht aus. Wann ist eine längere Rail sinnvoll? Wenn der Gerätefuß, die gewünschte Position oder der benötigte Bedienraum mit einer kurzen Plattform nicht vollständig erreicht wird. Kann der FDE-Ton abweichen? Ja. Licht, Bildschirm, Beschichtung und Charge können die Wahrnehmung verändern; Farbgleichheit wird nicht zugesichert. Muss nach der Montage kontrolliert werden? Ja. Sitz, Freigang und dokumentierte Position werden nach der ersten Belastung erneut geprüft; Hauptoptik und Zusatzgerät werden getrennt verifiziert.
