ZCO Cantilever · 0 MIL · 36 mm · H 38/20 · FDE
Cantilever ist keine Plattformmode. Es ist die präzise Antwort auf ein Längspositionsproblem.
Diese feste ZCO-Cantilever verschiebt die Ringposition gegenüber einer geraden Blockmontage nach vorn. Der technische Nutzen entsteht genau dann, wenn das Zielfernrohr sonst nicht zugleich im zulässigen Rohrbereich geklemmt, vollständig auf der Waffenbasis getragen und im natürlichen Anschlag mit richtigem Augenabstand positioniert werden kann.
Die 0-MIL-Ausführung ergänzt keinen weiteren Montagewinkel. Zusammen mit 36-mm-Aufnahme, 38 mm bis Ringmitte, 20 mm bis Ringunterkante, Picatinny/Weaver-Anbindung und FDE-Finish entsteht eine sehr klar definierte Systemkomponente – vorausgesetzt, Längsposition, Höhe, Winkelkonto und Belastungspfad werden gemeinsam freigegeben.


Cantilever Ringposition nach vorn


0 MIL kein Zusatzwinkel


36 mm definierte Rohrpassung


H 38/20 Höhenbezug ab Schiene

Kaufen, wenn …
deine 36-mm-Optik eine weiter vorn liegende Klemmposition benötigt, die Montage vollständig auf einer freigegebenen Picatinny-/Weaver-Gegenstelle sitzt und dein Winkelkonto keine zusätzliche Vorneigung verlangt.


Nicht kaufen, wenn …
eine kompakte Blockmount den richtigen Augenabstand bereits herstellt, dein Zielfernrohr kein 36-mm-Mittelrohr besitzt, du bewusst werkzeuglos wechseln willst oder 0 MIL nur deshalb wählst, weil die Waffenbasis nicht dokumentiert ist.

Unsere Einschätzung
Der Mehrwert liegt nicht in „mehr Länge“, sondern in sauber getrennten Klemm- und Anlagezonen
Bei einem hochwertigen Aufbau müssen drei Flächenketten gleichzeitig funktionieren: Das Zielfernrohr darf nur in seinem zulässigen Mittelrohrbereich geklemmt werden, die Montage muss auf der waffenseitigen Schiene vollständig und spannungsfrei tragen, und der Nutzer braucht im reproduzierbaren Anschlag das volle Sehfeld. Eine Cantilever-Bauform schafft dafür zusätzlichen Positionsspielraum, ohne das Zielfernrohr einfach im Ringpaket nach vorn zu zwingen.
Die häufigste Fehlannahme ist, dass jede AR-artige Plattform automatisch eine Cantilever benötigt. Richtig ist: ZCO nennt halbautomatische und gelegentlich auch Repetiersysteme als typische Anwendungsfälle. Die Entscheidung fällt aber erst am konkreten Aufbau. Wer mit einer Blockmount bereits natürliche Kopfposition, volle Auflage und zulässige Klemmzonen erreicht, gewinnt durch den Vorversatz keinen funktionalen Vorteil.

Black-Raptor-Kaufurteil
Sehr überzeugend für einen FDE-Aufbau, wenn vier Koordinaten belegt sind: 36-mm-Rohr, benötigte Vorverlagerung, passende H-38/20-Linie und ein 0-MIL-Winkelkonto. Fehlt nur der Vorversatz, ist die FDE-Blockmount ehrlicher; fehlt dagegen Höhenreserve im Zielfernrohr, muss die 6-MIL-Schwester neu gerechnet werden.

Der Black-Raptor-Cantilever-Koordinatenrahmen
Wir beurteilen die Montage nicht über einen Plattformnamen, sondern über vier Koordinaten. Dadurch wird sichtbar, ob Cantilever tatsächlich ein Problem löst oder nur zusätzliche Geometrie in einen bereits passenden Aufbau bringt.


X · Längsposition
Wo muss das Okular stehen, damit das volle Sehfeld im natürlichen Anschlag ohne Vor- oder Zurückschieben des Kopfes erscheint?


Y · Höhenlinie
Passen 38 mm bis Ringmitte und 20 mm bis Ringunterkante zu Wangenauflage, Objektivfreigang und Bedienwegen?


Z · Belastungspfad
Trägt die Montage vollständig auf der freigegebenen Schiene, ohne eine nicht dafür vorgesehene Systemfuge zu überbrücken?


W · Winkelkonto
Erreichen Basis, 0-MIL-Montage, Nullentfernung und Optikreserve gemeinsam den real benötigten Korrekturbereich?



Ausbilder-Tipp: erst den Kopf einfrieren, dann die Optik verschieben
Richte den Anschlag mit geschlossenen Augen ein, öffne sie erst in stabiler Position und beurteile dann das Sehfeld. Wiederhole das bei höchster praktisch genutzter Vergrößerung und in den zwei wichtigsten Anschlagsarten. Erst wenn die Kopfposition reproduzierbar bleibt, wird die benötigte Optikposition markiert. So wird nicht der Körper an eine zufällige Montageposition angepasst.

Was 0 MIL wirklich bedeutet
0 MIL beschreibt ausschließlich den zusätzlichen Winkel dieser Montagevariante. Es bedeutet weder, dass die Waffenbasis neutral ist, noch dass das Zielfernrohr nach der Nullung mittig in seinem Höhenverstellbereich steht. Wer das übersieht, kann trotz „neutraler“ Montage in ein einseitiges Korrekturfenster geraten.
Für die Auswahl werden Basiswinkel, Nullentfernung, Laborierung, größte real geschossene Distanz und die nach der Nullung verbleibende Reserve dokumentiert. Passt dieses Konto ohne weiteren Montagewinkel, ist 0 MIL die geradlinige Wahl. Wird zusätzliche Reserve zur Fernseite benötigt, gehört die FDE-Cantilever mit 6 MIL in einen vollständigen Neuvergleich – nicht nur in einen Produktvergleich.

Wichtig: 0 MIL ist keine Reparatur für unbekannte Basisdaten
Ist die Neigung der Waffenbasis ungeklärt, kann weder 0 noch 6 MIL fachlich freigegeben werden. Erst die Summe aller Winkel entscheidet über Nullbarkeit und nutzbares Fernfenster.

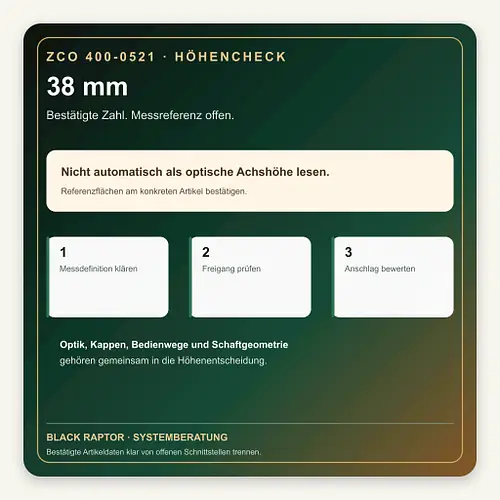

H 38/20: zwei Höhen, zwei verschiedene Prüfungen
Der offizielle deutsche ZCO-Vertrieb beschreibt die Cantilever-Familie mit 38 mm von der Schienenoberkante bis zur Ringmitte und 20 mm von der Schienenoberkante bis zur Ringunterkante. Damit lässt sich die Angabe endlich technisch sauber lesen: 38 mm hilft bei Achslinie und Kopfposition, 20 mm beschreibt den unteren Bauraum am Ringpaket.


Objektivfreigang
Entscheidend ist das größte reale Außenmaß inklusive Schutzkappe, nicht nur der nominelle Objektivdurchmesser des Zielfernrohrs.


Ergonomie
Eine mechanisch freie Optik ist noch nicht automatisch ergonomisch richtig. Wangenauflage und Sehfeld müssen in der tatsächlichen Schießposition zusammenpassen.


Zusatztechnik
Vorsatzgerät, Vergrößerungsring, Turm, Libelle und Anbauteile werden auf Kollision und Bedienweg geprüft, bevor die Position festgeschrieben wird.



Nutzerhinweis: niedrig ist nur dann besser, wenn der Kopf ebenfalls richtig steht
Ein Millimeter mehr Freigang kann technisch genügen und ergonomisch trotzdem falsch sein. Bewerte die H-38/20-Linie immer zusammen mit deiner Schaftbacke und dem Okularfenster, nicht als isolierte Qualitätszahl.

36 mm, Picatinny/Weaver und feste Klemmung
Die Cantilever-Familie ist für 36-mm-Mittelrohre dokumentiert. Damit passt sie zu entsprechenden ZCO-Optiken und anderen ausdrücklich freigegebenen 36-mm-Zielfernrohren; 30- oder 34-mm-Rohre werden nicht adaptiert. Waffenseitig nennt der offizielle deutsche Vertrieb Picatinny/Weaver. Die hier angebotene verlängerte Ausführung ist die feste Variante; die Schnellspannlösung wird als eigenständiges Schwesterprodukt geführt.
Die einteilige Bauform verbindet beide Ringe über eine gemeinsame Basis. Das reduziert aber nicht die Bedeutung der Gegenstelle: Die Montage muss innerhalb einer freigegebenen, durchgehenden Anlagezone sitzen. Besonders bei Systemen mit getrennten Baugruppen darf der Vorversatz nicht mit einem unkontrollierten Überbrücken einer Systemfuge verwechselt werden.

Nutzerhinweis: Cantilever verlagert die Optik, nicht die Verantwortung der Basis
Nutze die verlängerte Geometrie, um die Ringe richtig zum Zielfernrohr zu positionieren. Die Montagebasis selbst bleibt vollständig auf der dafür vorgesehenen Waffenaufnahme. Eine nicht freigegebene Überbrückung zwischen beweglich oder separat gelagerten Bauteilen kann Verspannung und Treffpunktprobleme erzeugen.

Frontzubehör: erst Aufgabe, dann Schiene
ZCO bestätigt für die Cantilever-Familie, dass Zubehör am vorderen Ring analog zu den regulären Blockmontagen angebracht werden kann. Der offizielle deutsche Vertrieb führt kurze und lange Picatinny-Aufsätze mit konischer Indexierung in Schwarz und FDE. Daraus folgt keine pauschale Kompatibilitätszusage für jede Generation und jede Position – die konkrete Zuordnung wird vor Bestellung geprüft.


Kompakter Aufbau
Der kurze FDE-Picatinny-Aufsatz ist die erste Prüfrichtung, wenn nur eine kleine definierte Zubehörfläche benötigt wird.


Mehr Nutzfläche
Der lange FDE-Picatinny-Aufsatz ist für längere Zusatzgeräte zu prüfen, erhöht aber den Bedarf an Kollisions- und Bedienkontrolle.


Kompletter Frontaufbau
Die FDE-Schiene mit 36-mm-Frontoberteil ist eine weitere Systemoption; Generation, Indexierung und reale Passung müssen exakt zur gelieferten Montage gehören.


Entscheidungsregel
So kurz wie funktional möglich, so lang wie für Auflage und Bedienung wirklich nötig. Zubehör darf weder Turm noch Vergrößerungsring, Libelle oder Sehlinie behindern.

Variantenberatung: nur eine Systemvariable gleichzeitig ändern


Diese Ausführung
FDE, feste Cantilever-Bauform, 0 MIL, 36 mm und H 38/20 – für benötigten Vorversatz ohne zusätzlichen Montagewinkel.


Mehr Winkelreserve
Die 6-MIL-FDE-Cantilever verändert ausschließlich das Winkelkonto; Nullbarkeit und Gegenreserve werden neu gerechnet.


Werkzeuglos abnehmen
Die 0-MIL-FDE-QT-Ausführung ist sinnvoll, wenn wiederholtes Abnehmen Teil des dokumentierten Nutzungskonzepts ist.


Schwarz statt FDE
Die schwarze 0-MIL-Cantilever hält Geometrie und Winkelrichtung vergleichbar, ändert aber die Farbausführung.


Kein Vorversatz
Die FDE-Blockmount mit 0 MIL ist die sauberere Wahl, wenn der Augenabstand ohne Cantilever erreicht wird.


Keine Mischentscheidung
Farbe, Winkel, Verschlussart und Ringposition werden getrennt verglichen. Nur so bleibt klar, welche Funktion den Kauf tatsächlich begründet.

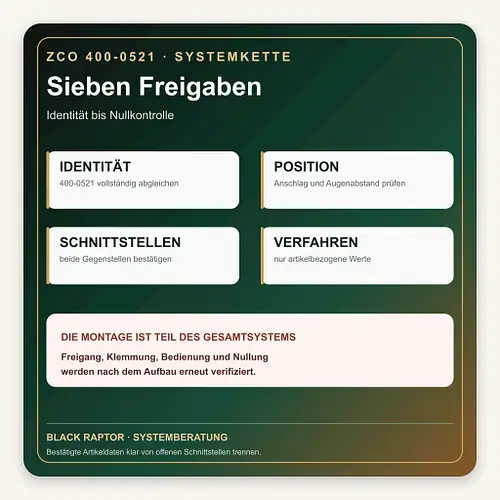

Montage- und Freigabeablauf

Waffe vollständig entladen, Arbeitsbereich kontrollieren und alle Komponenten eindeutig identifizieren.
36-mm-Mittelrohr, zulässige Klemmzonen des Zielfernrohrs und H-38/20-Bauraum am realen Aufbau prüfen.
Basisprofil, tragende Länge und vorhandene Basisneigung dokumentieren; die Montage nicht über eine ungeklärte Systemfuge setzen.
Augenabstand bei höchster relevanter Vergrößerung und in den wichtigsten Anschlagsarten bestimmen.
Cantilever so positionieren, dass Waffenbasis und Optikrohr gleichzeitig innerhalb ihrer freigegebenen Zonen belastet werden.
Absehen ausrichten und Ringdeckel gleichmäßig ausschließlich nach der aktuellen Reihenfolge und den gültigen Herstellerwerten anziehen.
Nullung herstellen, verbleibende Höhenreserve in beide Richtungen notieren und das 0-MIL-Winkelkonto gegen den realen Distanzbedarf prüfen.
Nach Erstnutzung Schraubensitz, Kontrollmarkierungen, Freigang, Libellenfunktion und reproduzierbare Kopfposition erneut bewerten.

Technische Daten


Bauart
Einteilige, verlängerte ZCO Cantilever-/Off-Set-Montage; feste Ausführung


Vorneigung
0 MIL laut exaktem Reimer-Angebot


Mittelrohrdurchmesser
36 mm laut offiziellem deutschen ZCO-Vertrieb


Bauhöhe bis Ringmitte
38 mm ab Schienenoberkante


Bauhöhe bis Ringunterkante
20 mm ab Schienenoberkante


Waffenschnittstelle
Picatinny / Weaver


Verschlussart
Feste Klemmung; kein Schnellspanner


Farbe
FDE / sandfarben


Material
Aluminium laut aktueller offizieller Vertriebsseite


Ringdeckel
Je vier Torx-Schrauben laut GermanGunWorks-Familienangebot


Familienmerkmale
Schlanker hinterer Ring, auslegbare Libelle und Zubehörmöglichkeit am vorderen Ring


Nicht artikelgenau veröffentlicht
Exaktes Vorversatzmaß, Gewicht, Außenabmessungen, konkrete Drehmomente und vollständiger Lieferumfang


Gewichts-, Maß- oder Drehmomentwerte aus Datenblättern, Katalogen, Handbüchern oder ähnlich bezeichneten Varianten werden nicht als aktuelle artikelgenaue Kaufdaten übernommen. Für Einbau und Kontrolle gilt ausschließlich die aktuelle Anweisung der tatsächlich gelieferten Ausführung.

Lieferumfang
Sicher ist die ZCO Cantilever-Montage in der angebotenen Konfiguration: verlängerte feste Bauform, 0 MIL, 36 mm, H 38/20 und FDE. Familienseiten nennen Libellen- und Zubehörfunktionen, veröffentlichen aber keinen vollständig artikelbezogenen Lieferumfang für diese konkrete Ausführung. Zielfernrohr, Waffe, kurze oder lange Picatinny-Aufsätze, Frontoberteile und weiteres Anbauzubehör sind nicht automatisch enthalten.

FAQ
Für welchen Rohrdurchmesser ist die Montage? Für Zielfernrohre mit 36-mm-Mittelrohr. 30- oder 34-mm-Optiken werden nicht improvisiert adaptiert. Was bedeutet Cantilever bei dieser Montage? Die Ringposition ist gegenüber einer kompakten Blockmontage nach vorn versetzt. Das schafft Längsspielraum für Augenabstand und zulässige Klemmzonen. Ist Cantilever auf jedem Halbautomaten notwendig? Nein. Die Bauform ist nur dann sinnvoll, wenn der konkrete Anschlag und die vorhandene Basis den benötigten Augenabstand sonst nicht sauber ermöglichen. Was bedeutet 0 MIL? Die Montage fügt keinen zusätzlichen Winkel hinzu. Eine vorhandene Neigung der Waffenbasis bleibt Teil des Gesamtsystems. Wann ist die 6-MIL-Version besser? Wenn das vollständige Winkelkonto zusätzliche Reserve zur Fernseite benötigt und Nullung sowie Gegenreserve dennoch sicher erreichbar bleiben. Was bedeuten H 38/20? 38 mm werden von der Schienenoberkante bis zur Ringmitte gemessen, 20 mm bis zur Ringunterkante. Passt sie auf Picatinny? Ja. Der offizielle deutsche ZCO-Vertrieb nennt Picatinny / Weaver als Waffenschnittstelle. Hat diese Variante einen Schnellspanner? Nein. Dies ist die feste Ausführung. Für Schnellspannung gibt es ein eigenes FDE-QT-Schwestermodell. Kann die Montage eine Systemfuge überbrücken? Nur wenn die konkrete Plattform das ausdrücklich freigibt. Black Raptor empfiehlt eine vollständig tragende Anlage auf der vorgesehenen Waffenbasis. Wie wird der richtige Augenabstand bestimmt? Im natürlichen Anschlag, bei höchster relevant genutzter Vergrößerung und in den wichtigsten Schießpositionen – ohne den Kopf zur Optik zu schieben. Ist die 38-mm-Höhe automatisch ideal? Nein. Objektivfreigang, Schutzkappen, Zusatztechnik, Wangenauflage und Sehfeld müssen gemeinsam passen. Ist eine Libelle vorgesehen? Die aktuelle ZCO-Familienbeschreibung und das GermanGunWorks-Angebot nennen eine auslegbare beziehungsweise klappbare Libelle. Den konkreten Lieferumfang gleichen wir dennoch artikelbezogen ab. Welcher Picatinny-Aufsatz ist richtig? Kurz oder lang richtet sich nach benötigter Fläche, Zusatzgerät, Kollisionsfreiheit und kompatibler Montagegeneration. Die Zuordnung wird vor Bestellung geprüft. Welche Drehmomente gelten? Für Ringdeckel und Basisklemmung zählen ausschließlich die aktuellen Werte der tatsächlich gelieferten Cantilever sowie die Vorgabe des montierten Zielfernrohrs. Fremde Variantenwerte bleiben außen vor. Ist FDE nur eine Farbentscheidung? FDE beschreibt die sandfarbene Ausführung. Rohrdurchmesser, Winkel, Höhe, Verschlussart und Position müssen trotzdem separat stimmen. Wann ist die Blockmount die bessere Wahl? Wenn Augenabstand und zulässige Klemmzonen ohne Vorversatz erreicht werden. Dann ist die kompaktere Geometrie die ehrlichere Lösung. Was sollte nach dem Einschießen dokumentiert werden? Nullposition, verbleibende Höhenreserve nach oben und unten, Laborierung, genutzter Schienenslot, Kontrollmarkierungen und reproduzierbare Kopfposition. Ist das exakte Vorversatzmaß veröffentlicht? In den für diese Überarbeitung zugelassenen aktuellen HTML-Quellen nicht artikelgenau. Deshalb wird kein Maß aus älteren Datenblättern oder Schwestervarianten übernommen.
