En pocas palabras: Con más ejes, generalmente llevo más carga, porque el peso se distribuye mejor. Esto reduce la carga por rueda, alivia el marco y presiona el suelo menos por cm². Con una carga total de 200 kg, esto puede marcar la diferencia entre un desplazamiento suave y hundimiento o vuelco en el bosque.
Si quieres saber si un carro de múltiples ejes vale la pena, miro estos puntos:
- Carga por rueda: Más ruedas = menos kg por rueda
- Carga del marco: Secciones libres más cortas = menos flexión
- Presión sobre el suelo: Más superficie de contacto = menos hundimiento
- Estabilidad: Mayor apoyo y a menudo un ancho de vía más amplio = más tranquilidad en el terreno
- Límites: Los rodamientos, neumáticos, marco, soldaduras y frenos establecen el límite
- Desventaja: Más ejes también traen más fricción, más piezas y más mantenimiento
Un ejemplo simple:
150 kg de caza + 30 kg de equipo + 20 kg de carro = 200 kg de carga total.
Estos 200 kg ya se sienten completos en reposo. En el terreno, los golpes, la pendiente y los frenos pueden presionar la carga notablemente por encima del 100 % de la carga estática.
Para mí, el mensaje principal es claro: Los carros de un solo eje suelen ser más manejables. Los diseños de ejes múltiples, como los de tándem, suelen ser más estables y soportan más en suelos blandos o irregulares.
| Punto | Carro de un solo eje | Carro de múltiples ejes |
|---|---|---|
| Carga por rueda | alta | más baja |
| Presión sobre el suelo | más alta | más baja |
| Seguridad contra vuelcos | menor | mayor |
| Agilidad | mayor | menor |
| Mantenimiento | bajo | mayor |
Cuando tiro cargas pesadas a menudo sobre suelos húmedos, blandos o inestables, un diseño de múltiples ejes suele ser la mejor opción. Si se trata más de caminos estrechos y mucho maniobrar, un carro de un solo eje a menudo tiene la ventaja.

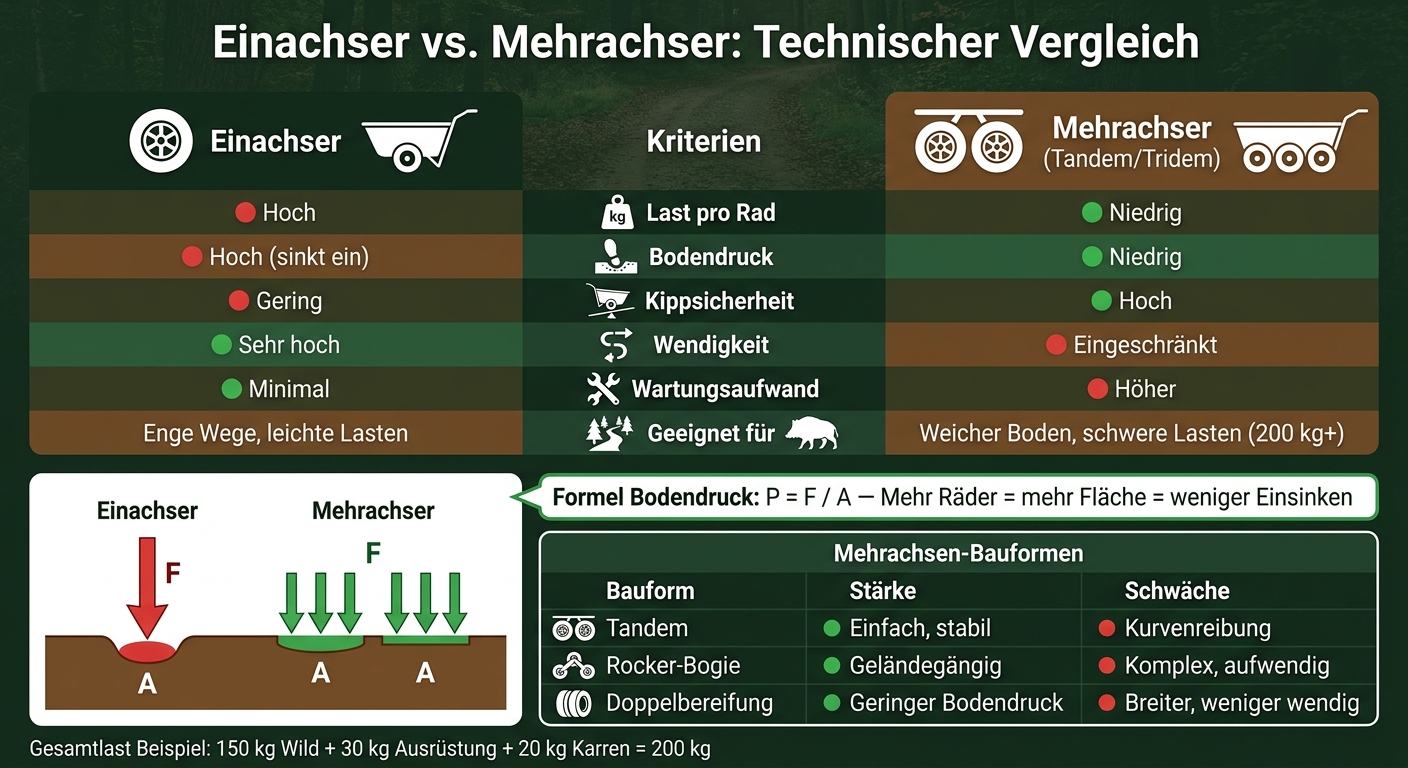

Carro de un solo eje vs. carro de múltiples ejes: Comparación técnica de un vistazo
Fundamentos de carga: Puntos de apoyo, carga del marco y presión sobre el suelo
Ahora se trata de las tres fuerzas que al final deciden sobre la carga útil en el marco del carro: fuerza normal, fuerza lateral y momento de flexión. Así que, en términos simples: presión hacia abajo, fuerzas laterales en el marco y flexión. En un diseño de múltiples ejes, estas cargas se distribuyen en más ruedas y más puntos de apoyo.
Carro de un solo eje vs. carro de múltiples ejes como sistemas de carga diferentes
El punto clave es cuántos caminos de carga puede el marco utilizar para transferir la carga al suelo. Un carro de un solo eje tiene menos puntos de apoyo. Por lo tanto, el marco debe soportar más carga [1].
Un eje múltiple distribuye las fuerzas transversales en más puntos de conexión entre el chasis y los ejes. Esto tiene un efecto directo: las luces libres se acortan y el momento de flexión disminuye [3][5].
Por qué más ruedas reducen la presión sobre el suelo
La presión sobre el suelo sigue una fórmula simple: P = F / A. Es decir, fuerza dividida por área de contacto. Más ruedas proporcionan más superficie de contacto con el suelo. Esto reduce la presión por centímetro cuadrado [3][6].
No solo se nota en el papel. Menos presión también significa:
- menos hundimiento
- menos surcos
- menor resistencia a la rodadura
Por qué luces más cortas reducen la flexión del chasis
Luces libres más cortas reducen la deflexión directamente [4]. Justamente este es uno de los grandes puntos en un segundo eje: acorta las secciones no soportadas del chasis. Esto reduce de manera medible el momento de flexión y el riesgo de deformación bajo alta carga.
| Tipo de carga | Efecto en el chasis | Efecto del diseño de ejes múltiples |
|---|---|---|
| Carga normal | El peso presiona verticalmente hacia abajo | Se distribuye en varias ruedas |
| Carga transversal | Tensión tangencial en la sección transversal del chasis | Distribuida en varios puntos de apoyo |
| Momento de flexión | El chasis se flexiona bajo carga | Disminuye por luces más cortas |
| Presión sobre el suelo | Fuerza sobre el suelo | Reducida por mayor área de contacto total |
sbb-itb-1cfd233
Por qué los diseños de ejes múltiples soportan más carga en la práctica
Distribución de carga en ruedas, rodamientos y neumáticos
En los ejes múltiples, el peso se distribuye en más ruedas, rodamientos y neumáticos. Esto reduce la carga por componente. Justamente esto ayuda en la práctica: las ruedas y los rodamientos se ven menos exigidos, los neumáticos trabajan de manera más relajada y el comportamiento de conducción se mantiene más estable bajo carga.
Particularmente en caminos forestales largos con mucho peso, esto hace una diferencia notable. Donde un eje simple se carga más puntualmente, un chasis tándem o trídem distribuye mejor las fuerzas.
Una mayor superficie de contacto y un ancho de vía más amplio mejoran la estabilidad
A esto se suma la geometría. Una mayor superficie de contacto y a menudo un ancho de vía más amplio proporcionan más seguridad contra vuelcos en terrenos irregulares, en surcos y en inclinaciones transversales.
Este es uno de los puntos que no solo se ve en papel, sino que se nota directamente al conducir. Cuando el terreno es inclinado, blando o está desgastado, un vehículo de múltiples ejes suele estar más estable.
Resistencia a la rodadura: menos hundimiento, pero más fricción
Menor presión sobre el suelo generalmente significa: menos hundimiento en terrenos blandos. Este es un claro punto a favor cuando el camino cede después de la lluvia o el suelo del bosque está suelto.
Sin embargo, la otra cara de la moneda también es evidente. Cada eje adicional trae más rodamientos, más fricción y más esfuerzo de mantenimiento. Por lo tanto, no hay más capacidad de carga sin costo adicional.
| Criterio | Uniaxial | Múltiples ejes (Tándem/Tridem) |
|---|---|---|
| Carga por rueda | Alta | Baja [7] |
| Estabilidad al volcar | Baja | Alta [1][7] |
| Presión sobre el suelo | Alta (se hunde ligeramente) | Baja [3] |
| Esfuerzo de mantenimiento | Mínimo | Mayor (más rodamientos/neumáticos) [8] |
| Maniobrabilidad | Muy buena | Limitada [7] |
Cuánto peso se puede llevar de manera segura al final depende de la forma de construcción concreta.
Configuraciones de múltiples ejes y sus límites técnicos
Tándem, Rocker-Bogie y rueda doble en comparación
Más ejes pueden llevar más carga. La razón es bastante simple: el peso, la presión sobre el suelo y la deformación se distribuyen de manera diferente según la forma de construcción. Una vez que está claro cómo se distribuye la carga, lo que cuenta sobre todo es la pregunta de cuán bien funciona el sistema en el terreno. Qué forma de construcción de múltiples ejes lleva más carga al final depende principalmente del terreno, la estabilidad al volcar y el esfuerzo de construcción.
Los ejes tándem son la solución más simple en este campo. Aquí, dos ejes están muy cerca uno del otro y llevan la carga juntos. Esto se adapta bien a cargas pesadas en suelos más bien planos o blandos. La construcción es simple, la estabilidad al volcar es alta. Sin embargo, en curvas cerradas hay un inconveniente: la resistencia aumenta, ya que los neumáticos son arrastrados lateralmente sobre el suelo [11].
Sistemas Rocker-Bogie siguen un camino diferente. Aquí, un balancín conecta dos ejes, de modo que las ruedas mantienen contacto con el suelo incluso ante obstáculos más grandes. Esto permite que la carga se distribuya sobre las ruedas [10]. Esto es fuerte en terrenos, pero cuesta más en la construcción que un simple tándem.
Doble neumático aumenta la superficie de contacto por eje. Así, la presión sobre el suelo disminuye aún más. Esto ayuda especialmente en terrenos húmedos o muy blandos. La desventaja es evidente: más ancho y, por lo tanto, menos maniobrabilidad en caminos estrechos.
| Tipo de construcción | Fortaleza | Debilidad |
|---|---|---|
| Tándem | Construcción simple, alta estabilidad | Más resistencia en curvas |
| Rocker-Bogie | Contacto constante con el suelo, compensación de carga sobre obstáculos | Mecánica compleja, más costosa de construir |
| Doble neumático | Menor presión sobre el suelo | Más ancho, menos ágil |
El tipo de construcción determina lo que el sistema puede ofrecer en uso. Sin embargo, el límite superior siempre lo establece la parte que cede primero.
La parte más débil establece el límite
La mejor geometría solo es útil si todos los componentes pueden soportar la carga. Más ejes no significan automáticamente más reserva. La carga máxima termina donde se encuentra la parte más débil: en el marco, en la costura, en el rodamiento, en el perno o en el neumático [11].
A esto se suma un punto que en la práctica a menudo cuenta más que el número en papel: cargas dinámicas. Los impactos por irregularidades, procesos de frenado o giros pueden estar claramente por encima de la carga estática [9]. Precisamente por eso, los componentes siempre deben diseñarse con un margen de seguridad.
Centro de gravedad, distribución de carga y frenado en pendiente
La carga debe estar baja y lo más posible entre los ejes. Si el centro de gravedad está demasiado adelante o atrás, se sobrecargarán ejes individuales. Entonces, no solo el eje trabaja más duro, también el marco puede estar más sometido a flexión [9].
En una pendiente, esto se vuelve aún más crítico. Al frenar, el peso se desplaza hacia adelante. Los ejes delanteros soportan más carga, mientras que los traseros se descargan y pueden perder efectividad de frenado [10]. Cuanto mayor sea la carga, más importante será un diseño de frenos adecuado [2][9].
Por lo tanto, no solo cuenta el número de ejes. Igualmente importante es cómo están diseñados los componentes para ello.
Cuándo los diseños de múltiples ejes son útiles: Ventajas y desventajas en resumen
Ventajas y desventajas en comparación directa
Después de la distribución de carga, la flexión y la presión del suelo, ahora se trata de la pregunta práctica: ¿Cuándo vale la pena un vehículo de múltiples ejes en la vida cotidiana?
La respuesta corta es simple. Más ejes soportan más carga, pero también traen más peso, más mantenimiento y menos maniobrabilidad. Por lo tanto, si vale la pena, no depende solo de la teoría, sino del uso en el lugar.
Aquí ya no se trata solo de mecánica, sino de la decisión en la operación:
| Criterio | Un eje | Ejes tándem | Rocker-Bogie |
|---|---|---|---|
| Capacidad de carga | Limitada | Alta | Muy alta |
| Capacidad todoterreno | Buena en caminos firmes | Estable en terrenos irregulares | Excelente en obstáculos |
| Agilidad | Muy alta | Limitada | Baja, gran radio de giro |
| Esfuerzo de mantenimiento | Mínimo | Medio | Alto (muchas piezas móviles) |
Un vehículo de un eje es a menudo fuerte cuando el espacio es limitado: caminos estrechos, curvas cerradas, mucho maniobrar a mano. Los ejes tándem muestran sus fortalezas cuando la carga y el terreno se vuelven más duros. Un Rocker-Bogie va un paso más allá, pero cuesta más en mantenimiento y radio de giro.
Cuándo vale la pena cambiar a múltiples ejes
El vehículo de un eje es adecuado mientras muevas cargas ligeras a medias, estés en caminos forestales estrechos y maniobres el vehículo a menudo a mano. En tal escenario, a menudo es la solución más obvia: poca tecnología, poco lastre, poco esfuerzo.
Sin embargo, tan pronto como empieces a arrastrar cargas pesadas sobre suelo blando o irregular, la cuenta cambia. Entonces, el cambio a un sistema de múltiples ejes puede tener sentido, ya que alivia más la carga, el marco y el suelo.
Conclusión: Las tres razones mecánicas para mayor capacidad de carga
De las ventajas técnicas surge la pregunta práctica: ¿Se adapta el sistema a tu terreno y a tu carga?
Los diseños de múltiples ejes soportan más por tres razones claras. Primero, la carga se distribuye en más ruedas. Esto significa que cada neumático y cada cojinete deben soportar menos. En segundo lugar, los momentos de flexión en el marco disminuyen, ya que los puntos de apoyo se acercan y el tramo libre se acorta. En tercer lugar, la presión del suelo disminuye, ya que una mayor superficie de contacto distribuye el peso sobre un área más amplia.
El punto es solo: más ejes por sí solos no resuelven el problema. El marco, los cojinetes, los neumáticos y los frenos también deben poder soportar todo.
Preguntas frecuentes
¿Cuántos ejes son útiles?
El número adecuado de ejes depende principalmente del peso total de la carga, de las normativas legales y del comportamiento de conducción deseado.
Para tareas de transporte simples, a menudo son suficientes dos ejes. Los sistemas Tridem con tres ejes distribuyen la carga de manera más uniforme y proporcionan una experiencia de conducción más suave. Con cargas extremas de más de 65,000 libras, se necesitan cuatro a trece o más ejes para que el peso, la presión de los neumáticos y el desgaste se distribuyan mejor.
¿Cuándo merece la pena un Mehrachser realmente?
Un Mehrachser merece la pena sobre todo cuando quieres mover cargas pesadas de forma segura de manera regular o necesitas más tranquilidad y estabilidad en trayectos largos.
La razón es simple: gracias al eje extra, el peso se distribuye en más ruedas. Esto reduce la presión sobre el suelo, alivia los neumáticos y la suspensión, y el comportamiento de conducción se siente más tranquilo. Además, se logra una mejor distribución de la carga y más potencia de frenado.
¿Qué partes limitan la carga útil?
La carga útil está limitada principalmente por el chasis, la suspensión y la construcción del eje. Estos componentes soportan el peso hasta los ejes y deben resistir de manera segura las tensiones de flexión, torsión y compresión.
Además, está la construcción del remolque en sí. La longitud, la distancia entre ejes y la posición de la carga afectan directamente a cómo se distribuye el peso de manera uniforme sobre los ejes. Si la carga está mal colocada, un eje puede estar más cargado que el otro, incluso si el peso total sigue estando dentro del rango permitido.
